📸 深度解析镜头MTF：评估光学性能的黄金标准

摘要： 调制传递函数（MTF）是衡量光学系统性能最重要且最科学的指标。本文将从MTF的基本概念出发，深入探讨其数学原理、实际测量方法（如SFR），并指导您如何解读MTF曲线，从而科学地评估和选择镜头，助力图像算法工程师在实际项目中做出精准判断。

---

一、 MTF：对比度与空间频率的舞蹈

1. 什么是MTF？

MTF，即 Modulation Transfer Function（调制传递函数），描述了光学系统将场景中的对比度（调制）传递到图像传感器的能力，是空间频率的函数。

一个理想的光学系统应能将所有对比度（100%）完美传递，但实际镜头由于衍射、像差等因素，总会导致对比度损失。MTF曲线就是定量描述这种损失的工具。

2. 调制 (Modulation)：对比度量化

调制

M

M

M 是对比度的数学表示，范围从 0 到 1 (或 0% 到 100%)。它用于描述周期性图案（如黑白条纹）的亮度差异。

其中

I

max

⁡

I_{max}

Imax​ 和

I

min

⁡

I_{min}

Imin​ 分别是图案中最亮和最暗部分的亮度值。

3. 空间频率 (Spatial Frequency)：细节的多少

空间频率

f

f

f 用于量化图像中的细节密集程度，其单位通常是 线对/毫米 (

l

p

/

m

m

lp/mm

lp/mm)。

低频 (Low Frequency, e.g.,

10

l

p

/

m

m

10 lp/mm

10lp/mm)：对应粗糙的细节或整体反差。它衡量镜头的对比度和锐度。高频 (High Frequency, e.g.,

30

∼

60

l

p

/

m

m

30 sim 60 lp/mm

30∼60lp/mm)：对应精细的细节。它衡量镜头的分辨率和细节还原能力。

4. MTF的数学定义

MTF是输出调制与输入调制之比，它是空间频率

f

f

f 的函数：

对于一个理想输入（输入调制

M

input

=

1

M_{ ext{input}} = 1

Minput​=1），MTF

(

f

)

(f)

(f) 曲线越高，表示镜头在特定频率

f

f

f 下保留的对比度越高，性能越好。

---

二、 从 SFR 到 MTF：实际测量技术

在实际工程中，我们很难使用理想的正弦光栅靶标来直接测量MTF。因此，业界普遍采用基于 SFR (Spatial Frequency Response) 的方法，即倾斜刀边法。

1. 倾斜刀边法（Slanted-Edge Method）

该方法使用一个略微倾斜的黑白边缘靶标（通常倾斜角接近

5

∘

5^circ

5∘）。其核心思想是：

获取 ESF (Edge Spread Function)： 拍摄倾斜边缘图像。通过超采样（Super-Resolution）和拟合技术，获得精确的边缘扩散函数（ESF）。获取 LSF (Line Spread Function)： LSF是ESF的数学导数。它代表了光学系统对一条理想直线的响应。

2. 径向 (S) 与切向 (T) 的区分

MTF曲线通常会给出两条：

切向 (Tangential, T/Meridional)： 测量与像高圆周相切方向的细节传递能力。径向 (Sagittal, S/Radial)： 测量与像高圆周垂直（径向）方向的细节传递能力。

这两条曲线的分离程度，是评估镜头像散（Astigmatism）和场曲（Field Curvature）的关键指标。

---

三、 MTF曲线实战解读与镜头选型

MTF曲线的横轴通常是像高（距离图像中心的距离，单位

m

m

mm

mm 或相对视场），纵轴是MTF值（0-1）。

1. 像场性能评估

优质镜头：

MTF值在像场中央（像高

0

m

m

0mm

0mm 处）应有最高值。MTF值从中心到边缘（例如

0.7

0.7

0.7 视场到全画幅边缘）的下降幅度越小越好，这代表像质均匀。

2. 像散（Astigmatism）的判断

像散是镜头设计中最难消除的像差之一。它导致不同方向的细节在不同平面上对焦。

无像散： S 曲线和 T 曲线在整个像场中几乎重合。严重像散： S 曲线和 T 曲线在像场边缘严重分离。如果 S 高于 T，表示径向细节保留更好；反之亦然。这种分离会导致边缘细节模糊且方向性强。

3. MTF与镜头选型策略

需求侧重	关键关注点	MTF曲线表现
高对比度/反差	整体画面“扎实感”	低频（如 10 l p / m m 10 lp/mm 10lp/mm）MTF值要高。
高分辨率/细节	图像的精细还原能力	高频（如 30 ∼ 60 l p / m m 30sim60 lp/mm 30∼60lp/mm）MTF值要高。
像质均匀性	边缘画质要求高	S 和 T 曲线在像场边缘的MTF值下降要慢，且分离度低。

4. 衍射极限 (Diffraction Limit)

衍射极限是基于物理光学原理的MTF理论上限，任何镜头都无法超越。它是传感器像素尺寸和工作光圈 (

F

/

#

F/#

F/#) 的函数：

其中

p

p

p 是像素的间距。理论上，镜头的 MTF 曲线应该无限接近于其工作光圈下的衍射极限曲线。

四、 项目经验

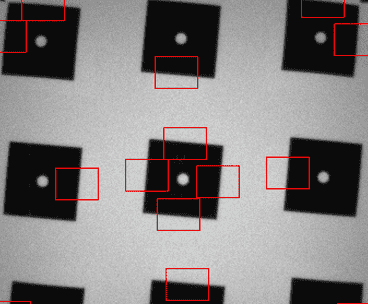

在镜头MTF评估任务中，作者使用C++语言实现了基于OpenCV的MTF评测算法，可以实现自动对靶标图像中刀口斜边的定位，并对各个斜边进行MTF值计算，并且计算结果与商业软件imatest结果基本一致（如下图所示），验证了MTF评测算法的稳定性与高效性。

---

结论

MTF是图像算法工程师评估和选择镜头的最科学依据。通过深入理解 调制、空间频率、SFR测量原理以及 S/T 曲线的意义，我们能将抽象的曲线转化为对镜头性能的精准量化，从而在机器视觉或计算摄影项目中做出最优的光学系统配置。

---

您在评估镜头MTF时，更关注高频细节还是低频反差呢？欢迎在评论区交流您的看法！或者邮件联系我（466590975@qq.com）
