一文读懂射频阻抗：原理、计算与匹配

在射频领域，射频阻抗是一个超级重大的概念。简单来说，射频阻抗就是在射频频段（也就是高频的无线电频率范围）里，电路或者元件对射频信号的阻碍作用。

射频阻抗可不是一个简单的数值，它是一个复数，一般写成 Z=R+jX 这样的形式。这里面的R就是电阻部分，它代表着能量的消耗，就好比电流在电路里流动的时候，会遇到一些 “阻力”，这些 “阻力” 会把一部分电能转化成热能消耗掉，这就是电阻在起作用。而是电抗X部分，它又分为感抗XL和容抗Xc，电抗主要是关于能量的存储和释放，列如电感会把电能转化成磁场能存储起来，电容则把电能以电场能的形式存储。

在射频系统里，有个很关键的概念叫 “阻抗匹配”。这就好比两个人接力赛跑，要想跑得又快又顺畅，交接棒的时候就得配合得恰到好处。在电路中，源端（列如信号发生器）和负载端（列如天线）之间也需要这样的 “默契配合”，这就是阻抗匹配。当源阻抗和负载阻抗相等或者呈现共轭匹配的时候，就能实现最大功率传输。想象一下，源端就像一个 “能量供应站”，负载端是 “能量接收站”，只有当两者的 “接口” 匹配得好，能量才能最大程度地从源端传输到负载端，不会有太多浪费。

阻抗匹配有许多好处。第一，它能减少信号反射。如果阻抗不匹配，信号就像遇到了一堵墙，一部分会被反射回来，这就会和原来的信号相互干扰，导致信号质量变差。列如在电视信号传输中，如果阻抗不匹配，画面可能就会出现雪花、重影等问题。其次，阻抗匹配可以提高系统的效率，让能量更有效地被利用，减少功率损失，这对于需要高功率输出的系统，像雷达、通信基站等超级重大。

那怎么实现阻抗匹配呢？常见的方法有许多。列如通过调整元件的参数，像在电路中加入合适的电感、电容或者电阻，来改变电路的阻抗。还有一种方法是使用变压器，变压器可以通过改变线圈的匝数比来实现不同阻抗之间的匹配。另外，传输线也可以用来实现阻抗匹配，通过调整传输线的长度和特性阻抗来达到目的。

目前有许多工具可以协助我们计算射频阻抗。

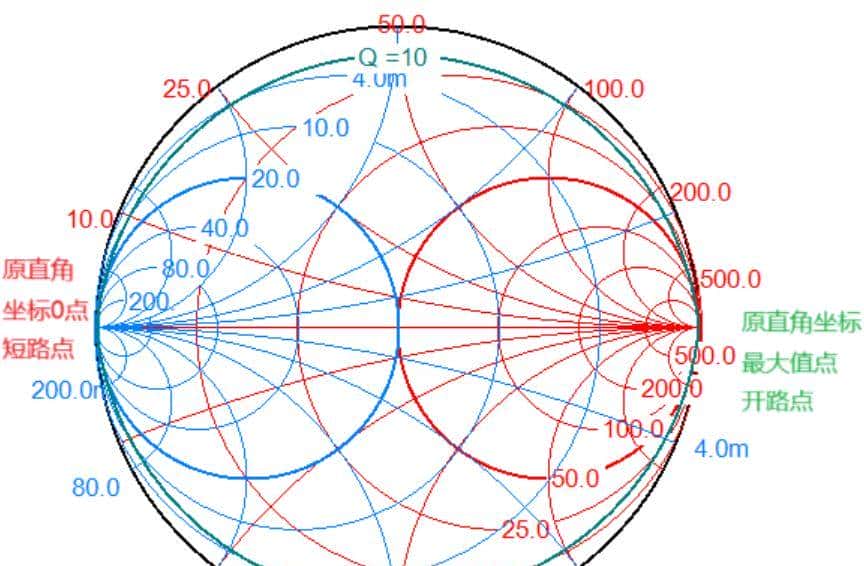

• Smith Chart 4.1：这是一款专门针对微波、天线、射频这些领域设计的软件，它的核心是史密斯圆图。这个软件操作很方便，计算精度也高，不管是简单的阻抗匹配问题，还是复杂的共轭匹配，它都能搞定。它在微波工程设计、天线设计和分析，还有射频电路设计等方面都有广泛的应用。
• Si9000：这是一款专业的阻抗计算软件，在电路板设计领域用得许多。它能够超级准确地计算电路板上的各种阻抗参数，对于保证电路板设计的信号完整性和性能很有协助。特别是在高速信号传输设计、高频电路设计以及多层板设计这些方面，作用很大。
• 微波工作室 CST MWS：这是一款功能超强劲的电磁仿真软件。它不仅可以计算射频电路和天线的阻抗特性，还能对复杂的结构进行电磁特性分析。它有许多建模和仿真功能，能让我们更准确地了解电路在不同情况下的性能。不过，这款软件上手可能有点难度，需要对电磁学和微波技术有必定的基础。
• 在线史密斯圆图工具：有不少网站提供在线的史密斯圆图工具.。不需要安装软件，直接在网页上输入阻抗值或者反射系数等参数，就能快速进行阻抗匹配和相关计算，超级方便，适合做一些简单的计算和快速验证。
• TinyCAD：这是一款免费的电路设计软件，虽然它不是专门为射频阻抗计算开发的，但它具备基本的电路分析功能，对于一些简单的射频电路阻抗计算还是可以胜任的。对于初学者或者做小型射频电路设计的人来说，是个不错的选择。
