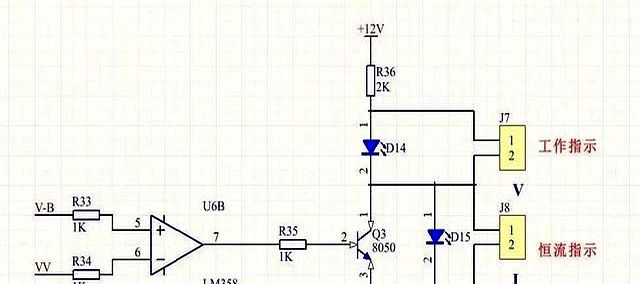

TL494制作0-60V0-20A，BUCK恒流恒压可调电源（电路图解）

再晚一点动手，那台花了半个月调试的0-60V/20A可调电源就可能把MOS管炸成爆米花——别笑，这真在论坛里一周能刷到三回。

TL494做BUCK，听着像老掉牙的方案，可它偏偏能把效率推到95%以上，还能在100V输入下稳稳输出60V，全靠几个“小动作”。

先说最容易被忽视的细节：辅助电源。

许多人直接拿主电降压给494，结果一上负载芯片就抽风。

正确姿势是用LM317独立做12V和5V，494的供电跟主功率级彻底分家，纹波再大都吵不到它。

频率定在110kHz，不是拍脑袋。

往上跑150kHz，MOS管开关损耗肉眼可见地涨；往下压到80kHz，电感体积立刻胖一圈。

110kHz刚好卡在甜点，电感用T106-26磁环绕30圈就能搞定，顺手还能省铜线。

电流采样别再玩康铜丝+运放了，那0.1Ω的电阻在20A下就是2W的小暖炉。

换成隔离霍尔芯片，列如ACS712-30A，主板地线干净得像新铺的柏油路，采样精度还能压到±0.75%，比高端万用表还稳。

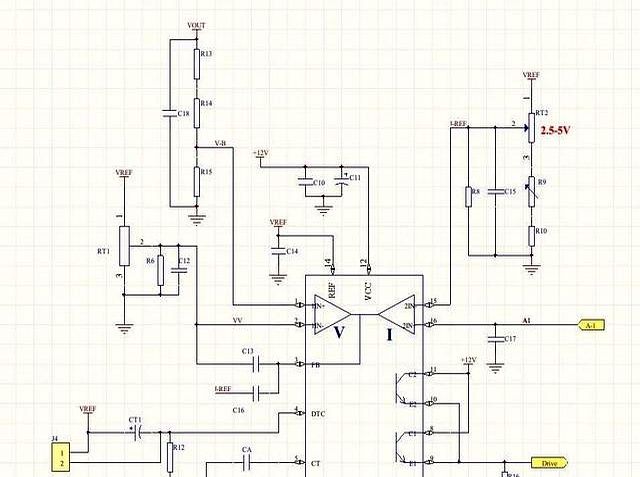

软启动不是装个10µF电容就完事。

把494的4脚通过100kΩ电阻接到12V，再并个1µF电容，启动瞬间占空比从0慢慢爬，电流表指针不会“啪”一下打表，电池也不会被突如其来的20A吓哭。

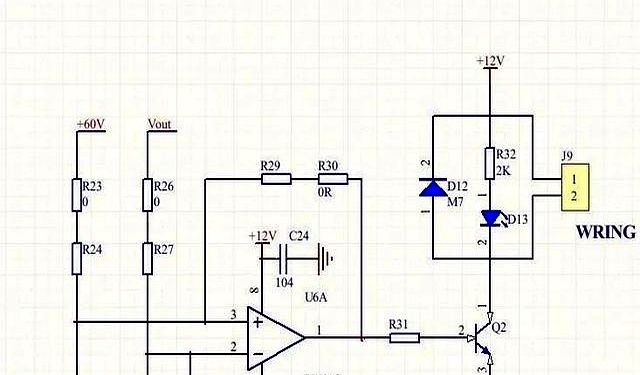

压差保护是隐藏彩蛋。

输入60V、输出55V时，继电器还笑嘻嘻地闭合；一旦输入掉到63V以下，滞回比较器立刻把继电器踢开，MOS管再也不用吃“高压差+大电流”的双倍辣套餐。

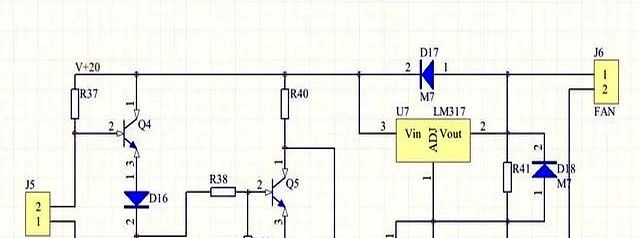

风扇控制别用主板PWM，60℃常闭温控开关+延时电路更省心。

温度一掉回55℃，风扇再转30秒才停，既防频繁启停，又避免电感余热把PCB烤出分层。

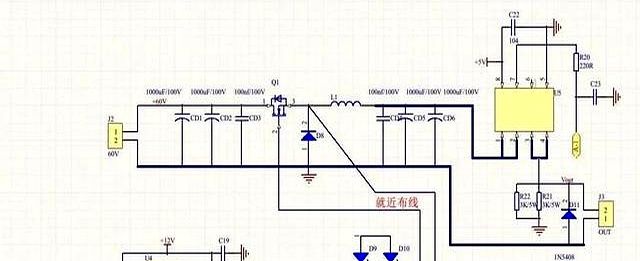

PCB布局记住三句话：驱动线贴着MOS管栅极走，输入电容贴着MOS管漏极，输出电容贴着肖特基阳极。

地线分两层，功率地像黄河一样粗，信号地像小溪一样细，两者只在芯片下方单点握手。

想再升级？

把494的16脚拉出来，接个运放做二次限流，短路时直接降占空比，连保险丝都省。

再塞一颗DS18B20在磁芯底下，温度超90℃就让单片机降额，整套系统瞬间有了“数字大脑”。

最后提醒一句：别在论坛抄图就焊。

先把空载波形拍给示波器看，再串个水泥电阻上负载，最后才接电池。

顺序反了，炸管的声音比过年鞭炮还响。
