SolidWorks如何安装软件自带的焊件轮廓库？

许多SOLIDWORKS用户都知道软件是自带许多库文件的，列如焊件轮廓库，但是许多人不知道如何去安装这些库文件。今天向大家简单介绍如何使用SOLIDWORKS自带的焊件轮廓库。方法如下：

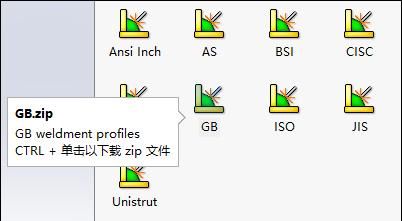

1.第一选择设计库选项卡，展开SOLIDWORKS内容>Weldments文件夹，如下所示，其中列出了所有可供下载的标准。

要下载特定的标准，需要按住键盘上的Ctrl键的同时单击它。我们可以将下载的文件保存在任意位置。

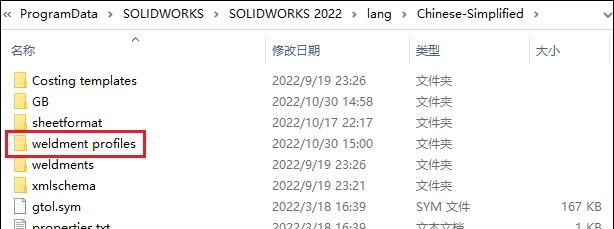

2.压缩包下载完成后进行解压缩。我们需要将解压后的GB文件夹放在正确的位置。我们在下图所示的路径中新建“weldment profiles”文件夹（如果没有这个文件夹就新建一个）。

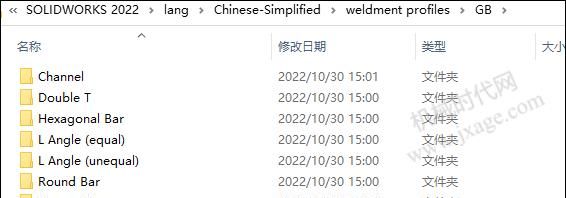

然后将解压出来的GB文件夹放置在weldment profiles”文件夹中，如下图所示。下图显示了GB文件夹中的内容，我们可以看到各种规格的焊件轮廓文件。

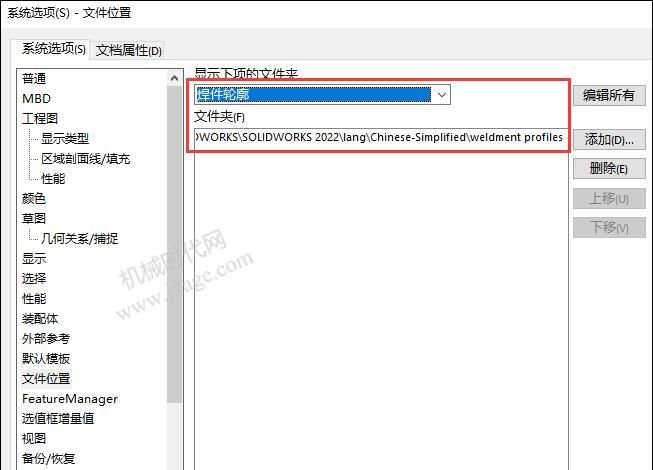

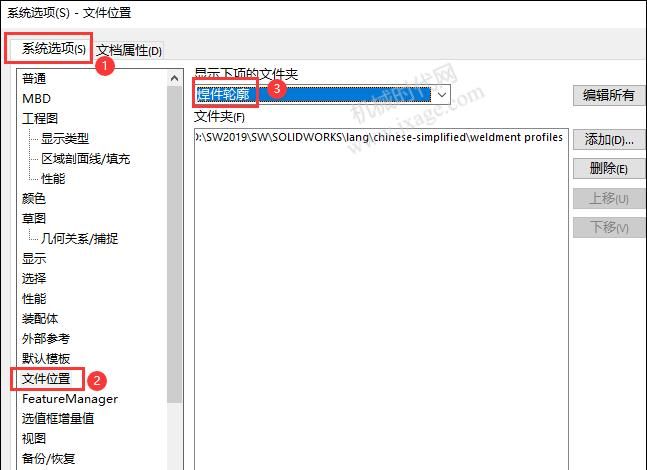

3.点击“工具”>“选项”，从系统选项选项卡中选择文件位置，在“文件位置”中，从下拉菜单中选择“焊件轮廓”选项，如下图所示。

点击“添加”按钮，将步骤2中的焊件轮廓文件路径添加进来，完成后如下图所示。

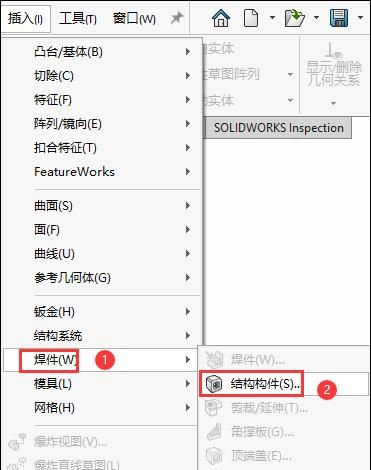

4.点击“插入”-“焊件”-“结构构件”，如下图所示。

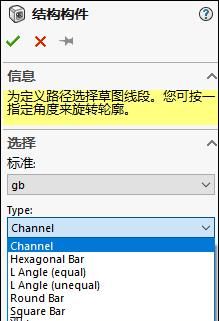

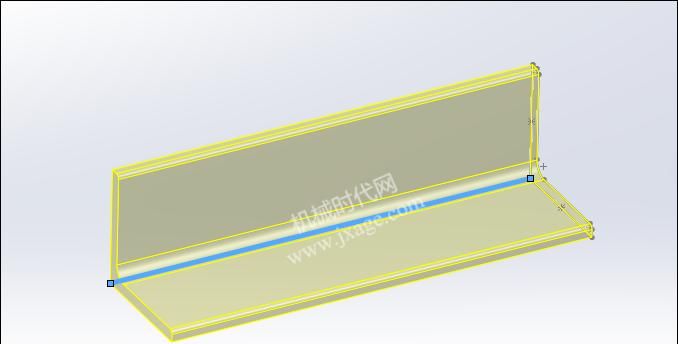

这样我们就可以选择GB的焊件轮廓文件，可以选择不同的规格的轮廓文件。

完成。
