Buck 电路电感电流的计算

1. 三角波的平均值和有效值：

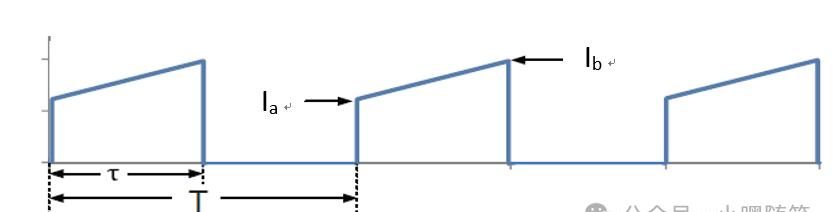

2. 梯形波的平均值和有效值：

3. 连续三角波的平均值和有效值：

那么电流有效值可以简化为：

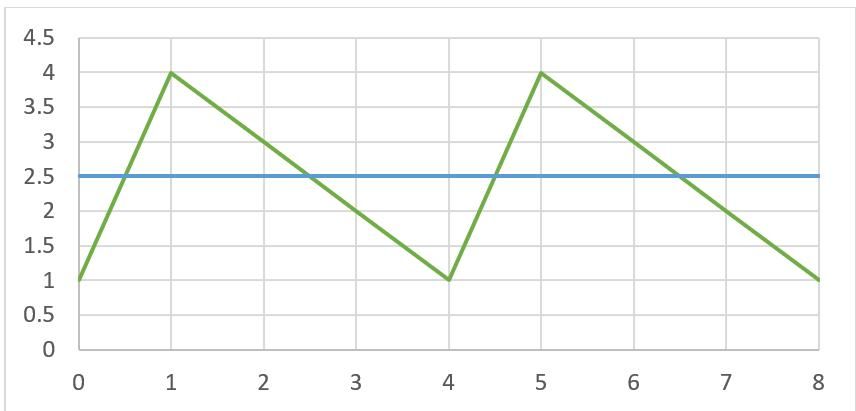

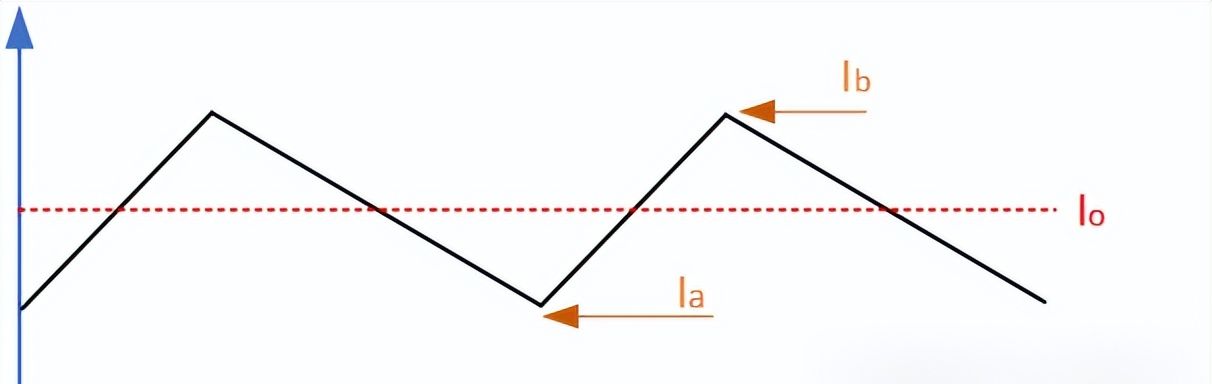

连续模式电感电流波形如下：

对应的电感电流有效值为：

计算公式很简单，但是展开计算的确 需要对微积分知识掌握得比较好，否则推导的过程容易出错。

实际上，我们也不会每次计算都去推导，一般都会将其公式录入到Excel 中，然后自动计算数值， 或者直接在Mathcad 中录入公式，也可以计算数值，还可以看到波形的变化。
