前言

在前期发布的《
01_IP路由详解：路由基础、缺省路由、明细路由、最长掩码匹配原则》一文中，我们已经简要介绍了路由基础、缺省路由、明细路由、最长掩码匹配原则配置。

本期我们将
结合实际网络场景，配合拓扑图详细讲解静态路由的具体配置方法，并针对不同的网络环境，介绍相应的静态路由配置策略。

目录

路由基础回顾（上一期）缺省路由（上一期）明细路由搭配缺省路由（上一期）最长掩码匹配原则（上一期）等价路由高低优先级路由路由联动

等价路由


定义：等价路由是指前往同一个目的网络存在
多条开销值（Cost）相同的路径。它的核心价值在于实现负载分担和链路备份，以此提升网络带宽利用率和可靠性。

在现网中通常是为保证某台设备上行数据的安全冗余，单台设备上行对接至两台设置更多设备。

优点：1，流量带宽负载分担。2，
单侧链路故障、设备故障 均不影响当前网络的正常运行。

缺点：如果两条上行链路的带宽有差异，或者上行设备性能有差异，导致时延不一致，负载均衡效果会有问题，使整个网络的使用体验收到影响。

IP路由详解_02：等价路由、高低优先级路由、路由联动（BFD）

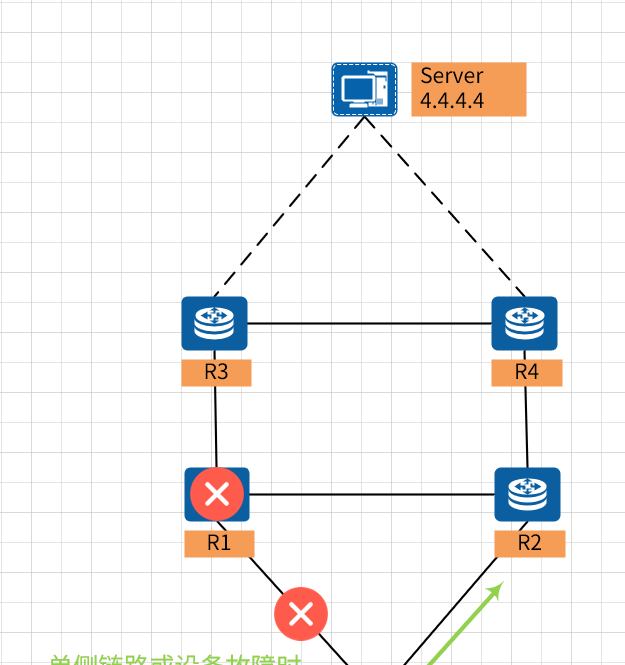

单侧链路或设备故障时，网络流量依旧正常

IP路由详解_02：等价路由、高低优先级路由、路由联动（BFD）

ENSP模拟


#
interface GigabitEthernet0/0/0
 description To-[R1]
 ip address 192.168.10.1 255.255.255.252
#
interface GigabitEthernet0/0/1
 description To-[R2]
 ip address 192.168.20.1 255.255.255.252
#
ip route-static 4.4.4.4 255.255.255.255 192.168.10.2 description To-[Server]-[R1]
ip route-static 4.4.4.4 255.255.255.255 192.168.20.2 description To-[Server]-[R2]

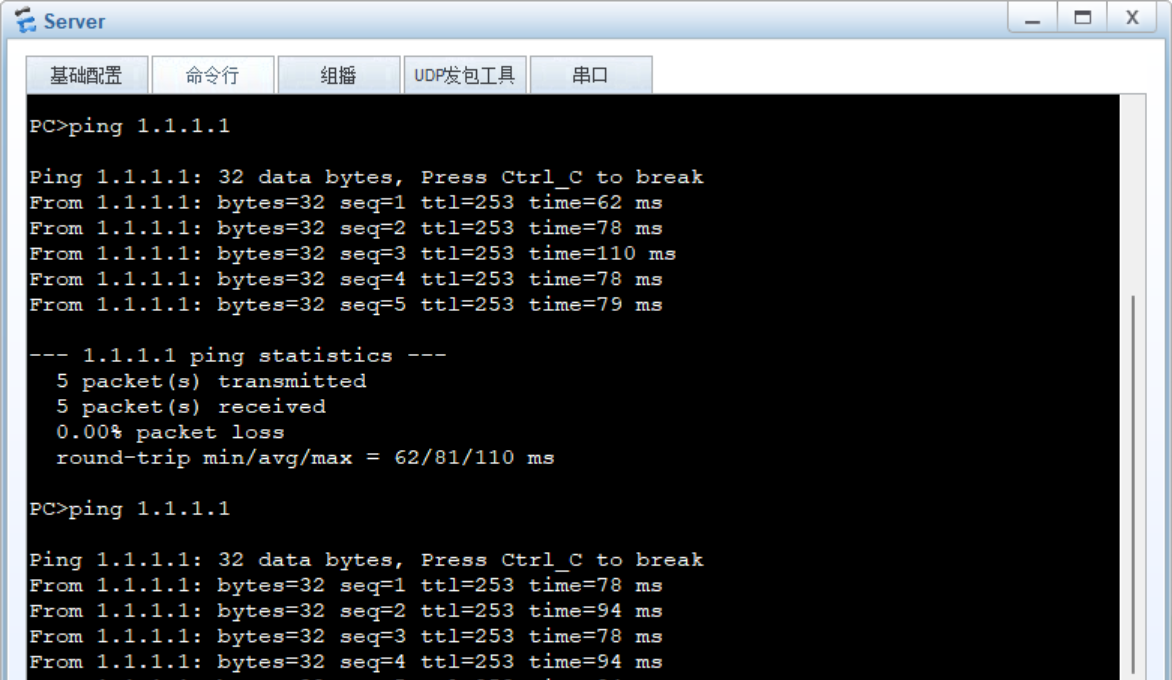

在ENSP中，可以模拟关闭到R1或R2的链路，或者删除到R1，可以看到，PC到服务器4.4.4.4的地址是依旧通的。

由于ENSP设备上配置的是明细路由，PING测试需要带源IP，即 ping -a 1.1.1.1 4.4.4.4


[PC1]ping -a 1.1.1.1 4.4.4.4
  PING 4.4.4.4: 56  data bytes, press CTRL_C to break
    Reply from 4.4.4.4: bytes=56 Sequence=1 ttl=126 time=90 ms
    Reply from 4.4.4.4: bytes=56 Sequence=2 ttl=126 time=60 ms
    Reply from 4.4.4.4: bytes=56 Sequence=3 ttl=126 time=110 ms
    Reply from 4.4.4.4: bytes=56 Sequence=4 ttl=126 time=110 ms
    Reply from 4.4.4.4: bytes=56 Sequence=5 ttl=126 time=90 ms

  --- 4.4.4.4 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 60/92/110 ms

IP路由详解_02：等价路由、高低优先级路由、路由联动（BFD）

高低优先级路由

不同的路由协议具有不同的优先级，这个我们先不讨论。

当我们在协议相同的情况写，比如均为静态路由的前提下，配置去往相同目的地址（网络ID，掩码一致的情况）的路由，配置不同的优先级，可以实现网络的容灾备份。

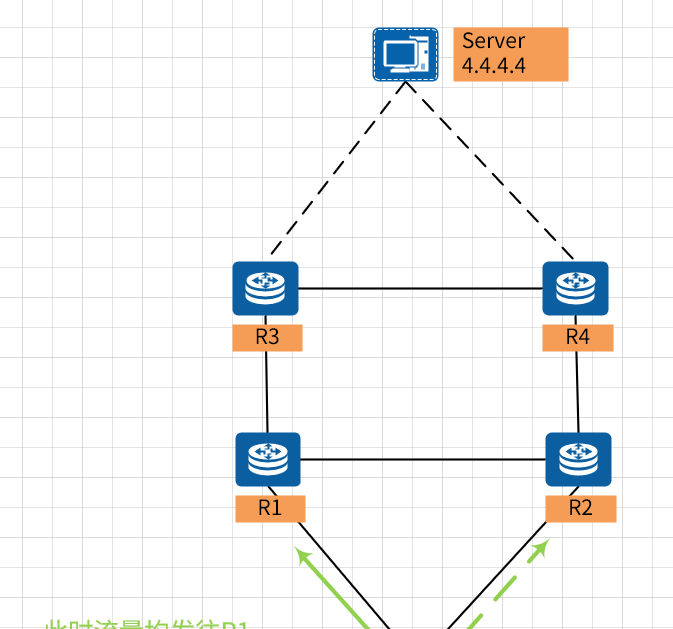

此时流量均发往R1，R2侧不承载流量（备份使用）

IP路由详解_02：等价路由、高低优先级路由、路由联动（BFD）

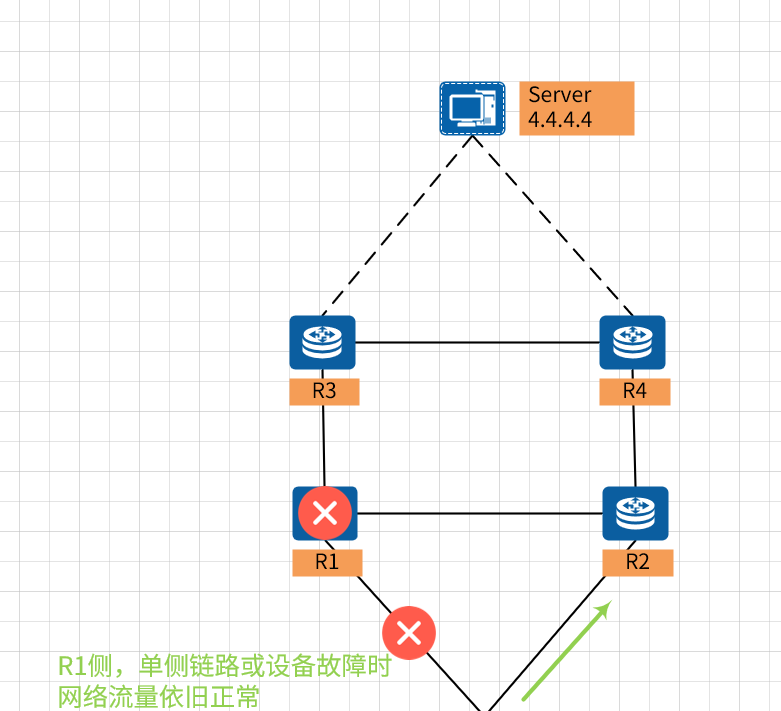

R1侧，单侧链路或设备故障时，网络流量依旧正常

R2侧，正常时不承载流量，R2侧故障不影响网络

IP路由详解_02：等价路由、高低优先级路由、路由联动（BFD）

ENSP模拟


静态路由的优先级是60，如果想要指向R2的路由优先级低于R1，那么就调整到R2的路由优先级小于R1，即将
优先级数值调整大于60，优先级数值越小越优先。

从配置命令，我们可以看到优先级的配置范围是 1-255
INTEGER<1-255> Preference value range，一点工作中的小贴士，如果想配置一个比较低优先级，
配置250即可，不要配置255。因为在工作中遇到多次老旧设备配置优先级为255不生效的情况。

调整优先级的方式：
路由的末尾 + preference 250，主要描述配置是在最末尾的。


[PC1]ip route-static 4.4.4.4 255.255.255.255 192.168.20.2 preference ?
  INTEGER<1-255>  Preference value range

#
interface GigabitEthernet0/0/0
 description To-[R1]
 ip address 192.168.10.1 255.255.255.252
#
interface GigabitEthernet0/0/1
 description To-[R2]
 ip address 192.168.20.1 255.255.255.252
#
ip route-static 4.4.4.4 255.255.255.255 192.168.10.2 description To-[Server]-[R1]
ip route-static 4.4.4.4 255.255.255.255 192.168.20.2 preference 250 description To-[Server]-[R2]

路由联动


定义：路由联动是指通过动态检测链路状态，自动触发路由切换或接口备份，以提高网络可靠性和业务连续性。

现网中，
一般是业务敏感，或经过传输设备的联动（设备无感知中间设备DOWN）的问题，会做路由的联动。

以经过传输设备为例：

IP路由详解_02：等价路由、高低优先级路由、路由联动（BFD）

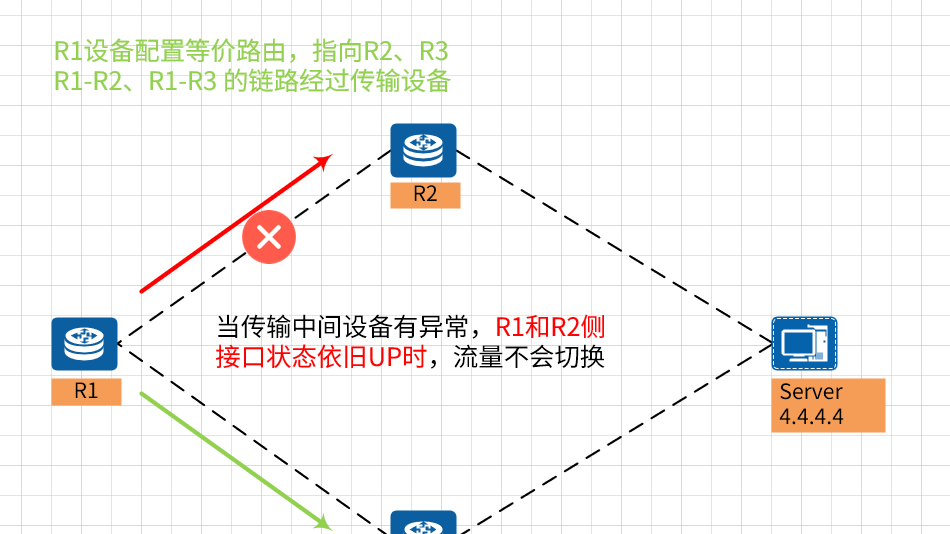

当R1-R2之间的传输链路，中间传输设备异常时，R1、R2 侧的接口无感知，依旧UP状态，R1路由不会失效，网络流量将会异常。

IP路由详解_02：等价路由、高低优先级路由、路由联动（BFD）

ENSP模拟

正常情况下：


#
interface GigabitEthernet0/0/0
 description To-[R2]
 ip address 192.168.10.1 255.255.255.252
#
interface GigabitEthernet0/0/1
 description To-[R3]
 ip address 192.168.20.1 255.255.255.252
#
ip route-static 4.4.4.4 255.255.255.255 192.168.10.2 description To-[R2]
ip route-static 4.4.4.4 255.255.255.255 192.168.20.2 preference 250 description To-[R3]

PING测试


<R1>ping -a 1.1.1.1 4.4.4.4
  PING 4.4.4.4: 56  data bytes, press CTRL_C to break
    Reply from 4.4.4.4: bytes=56 Sequence=1 ttl=254 time=100 ms
    Reply from 4.4.4.4: bytes=56 Sequence=2 ttl=254 time=110 ms
    Reply from 4.4.4.4: bytes=56 Sequence=3 ttl=254 time=110 ms
    Reply from 4.4.4.4: bytes=56 Sequence=4 ttl=254 time=100 ms
    Reply from 4.4.4.4: bytes=56 Sequence=5 ttl=254 time=110 ms

  --- 4.4.4.4 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 100/106/110 ms

路由查询

路由查询，显示路由指向GE0/0/0端口，指向R2设备


<R1>disp ip routing-table 4.4.4.4
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        4.4.4.4/32  Static  60   0          RD   192.168.10.2    GigabitEthernet0/0/0

模拟R1-R2中间传输故障

此时R1设备无感知，端口UP状态

查询路由，显示路由指向GE0/0/0端口，指向R2设备，但此时到R2设备已经不通了

数据不会切换至 R1-R3 的路径，PING 4.4.4.4 不通


<R1>disp int gi 0/0/0
GigabitEthernet0/0/0 current state : UP
Line protocol current state : UP
Last line protocol up time : 2025-11-20 11:47:18 UTC-08:00
Description:To-[R2]

#
<R1>disp ip routing-table 4.4.4.4
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        4.4.4.4/32  Static  60   0          RD   192.168.10.2    GigabitEthernet0/0/0

#
<R1>ping -a 1.1.1.1 4.4.4.4
  PING 4.4.4.4: 56  data bytes, press CTRL_C to break
    Request time out
    Request time out
    Request time out
    Request time out

  --- 4.4.4.4 ping statistics ---
    4 packet(s) transmitted
    0 packet(s) received
    100.00% packet loss

BFD


定义：双向转发检测BFD（Bidirectional Forwarding Detection）是一种全网统一的检测机制，用于快速检测、监控网络中链路或者IP路由的转发连通状况。

BFD可以实现快速检测并监控网络中链路或IP路由的转发连通状态，改善网络性能。相邻系统之间通过快速检测发现通信故障，可以更快地帮助用户建立起备份通道以便恢复通信，保证网络可靠性。
简单来说，BFD是一个实时检测机制，配置在R1-R2之间，当中间链路异常时，实时感知。

BFD有很多参数和配置方法，本次就不再一一举例。


# R1
# 全局启用BFD
bfd
#
bfd R1_R2 bind peer-ip 192.168.10.2 source-ip 192.168.10.1 auto
 commit


# R2
# 全局启用BFD
bfd
#
bfd R2_R1 bind peer-ip 192.168.10.1 source-ip 192.168.10.2 auto
 commit

查询BFD配置结果


# State 为 UP 说明BFD状态正常
<R1>disp bfd se all
--------------------------------------------------------------------------------
Local Remote     PeerIpAddr      State     Type        InterfaceName
--------------------------------------------------------------------------------

8192  8192       192.168.10.2    Up        S_AUTO_PEER       -
--------------------------------------------------------------------------------
     Total UP/DOWN Session Number : 1/0

路由联动BFD


ip route-static 4.4.4.4 255.255.255.255 GigabitEthernet0/0/0 192.168.10.2 track bfd-session R1_R2 description To-[R2]
#
ip route-static 4.4.4.4 255.255.255.255 192.168.20.2 preference 250 description To-[R4]

正常情况下查询路由

路由查询，显示路由指向GE0/0/0端口，指向R2设备


[R1]disp ip routing-table 4.4.4.4
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        4.4.4.4/32  Static  60   0           D   192.168.10.2    GigabitEthernet0/0/0

当R1-R2中间设备故障时

可以看到BFD的会话状态变为DOWN


Nov 20 2025 16:12:45-08:00 R1 %%01BFD/4/STACHG_TODWN(l)[2]:BFD session changed t
o Down. (SlotNumber=0, Discriminator=8192, Diagnostic=DetectDown, Applications=A
UTO, ProcessPST=False, BindInterfaceName=None, InterfacePhysicalState=None, Inte
rfaceProtocolState=None)
[R1]

[R1]disp bfd se all
--------------------------------------------------------------------------------
Local Remote     PeerIpAddr      State     Type        InterfaceName
--------------------------------------------------------------------------------

8192  0          192.168.10.2    Down      S_AUTO_PEER       -
--------------------------------------------------------------------------------
     Total UP/DOWN Session Number : 0/1

此时再次查询路由和PING测试

再次查询4.4.4.4的路由时，设备已经有感知指向R2的路由失效，指向R3的路由生效；

从查询结果看，路由已经指向GigabitEthernet0/0/1端口，指向R3，PING测试正常，网络的冗余正常


[R1]disp ip routing-table 4.4.4.4
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        4.4.4.4/32  Static  250  0          RD   192.168.20.2    GigabitEthernet0/0/1


[R1]ping -a 1.1.1.1 4.4.4.4
  PING 4.4.4.4: 56  data bytes, press CTRL_C to break
    Reply from 4.4.4.4: bytes=56 Sequence=1 ttl=254 time=50 ms
    Reply from 4.4.4.4: bytes=56 Sequence=2 ttl=254 time=60 ms
    Reply from 4.4.4.4: bytes=56 Sequence=3 ttl=254 time=50 ms
    Reply from 4.4.4.4: bytes=56 Sequence=4 ttl=254 time=60 ms
    Reply from 4.4.4.4: bytes=56 Sequence=5 ttl=254 time=100 ms

  --- 4.4.4.4 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 50/64/100 ms

总结

以上便是博主根据现网数据对于IP路由的讲解，希望对您有用。您可以关注微信公众号
数通工程师，后续我会更新更多的实操案例和讲解，希望对您有用，更多关于数通设备的资料，持续更新中，欢迎您的关注！

如果觉得这些经验对你有用，不妨动动手指
点赞，再顺手
收藏起来，方便后续回看或分享给有需要的朋友 —— 您的每一份支持，都是我继续分享的动力，感谢阅读！

资料获取

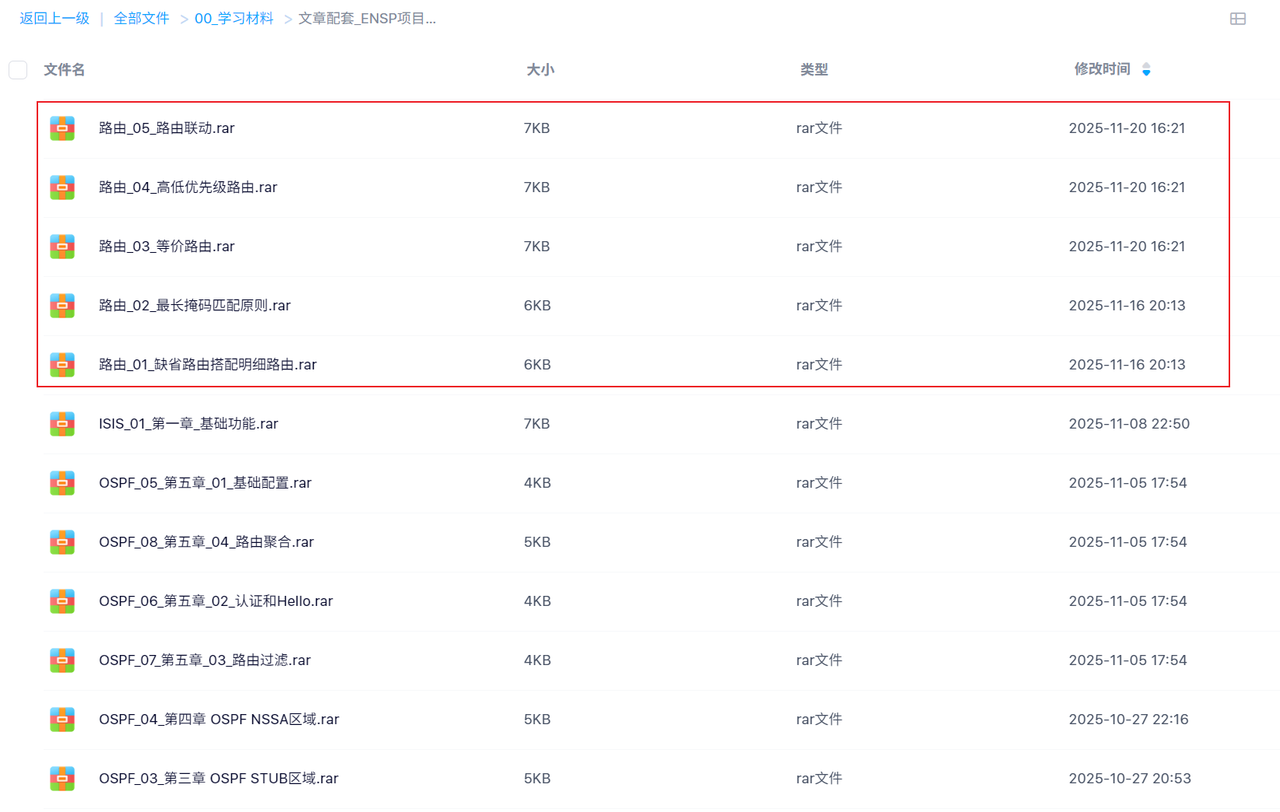

上述的不同场景，我已经在ENSP模拟器中完成了数据搭建和测试。如果您需要本期的ENSP模拟器数据，可以关注该公众号，在微信公众号
数通工程师中回复关键字
ENSP文件，即可获取；使用ENSP打开便可以运行到您本地的电脑（运行后，要稍作等待，待协议状态稳定）。很需要关注，再次表示感谢！！！


如果您有使用问题，也可以私信我，或在评论区讨论，再次感谢！！！
