一、IEC 60364的发展与应用现状

历史沿革：IEC 60364的前身最早可追溯到IEC 364系列，后在多次修订和重组后，于2001年正式更名为IEC 60364，并根据实际需求不断增补新的子项。

在欧美与国内的引用：在欧洲，IEC 60364与欧盟标准HD 60364相互参照；在我国，对应的是GB/T 16895系列，增加了具体施工规范。

二、IEC 60364系列标准体系概览

2.1 标准定位与适用范围

“低压电气装置”指额定电压不超过1 000 V AC或1 500 V DC的配电系统、开关设备及其附件。IEC 60364系列标准专门针对这类装置的设计、安装、运行及验证过程，在住宅、商业、工业、临时设施、移动单元、公共场所、医疗场所、光伏系统等多种场景均有适用之处。

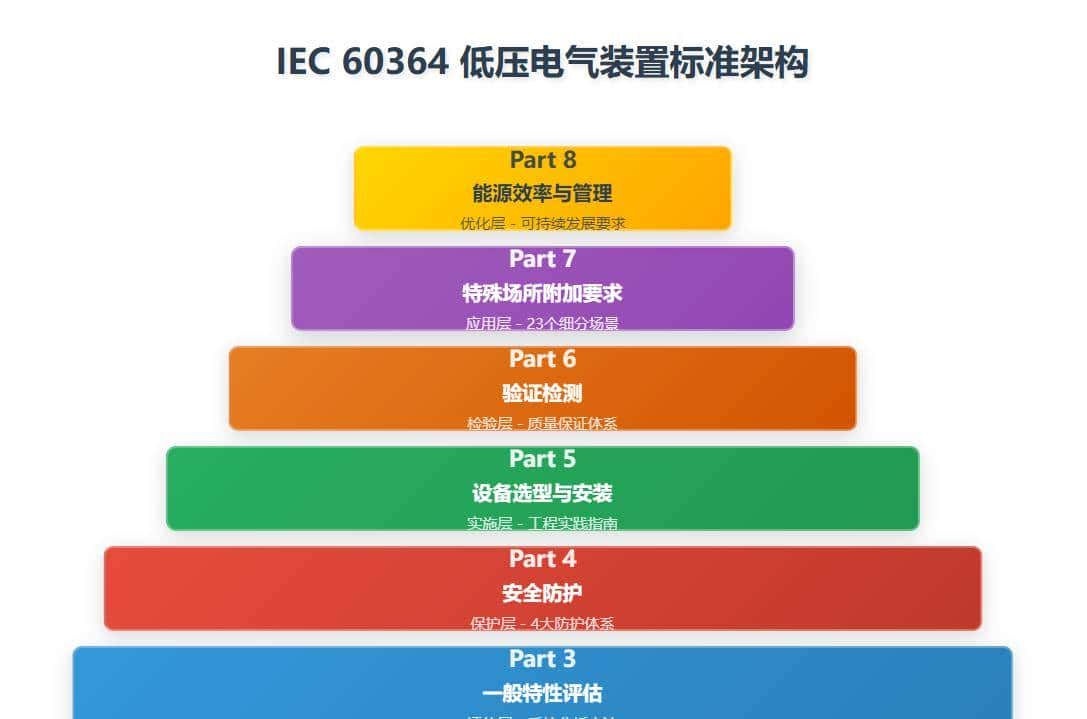

2.2 IEC 60364的整体架构与逻辑关系

Part 1：基本原则、一般特性评估与术语定义

Part 3：一般特性评估（Assessment of general characteristics）（早期版本中独立，后并入Part 1，但仍需关注其“负载与短路计算”方法）

Part 4：安全防护

4-41 防触电保护

4-42 防热效应保护

4-43 防过流保护

4-44 防电压与电磁干扰

Part 5：电气设备的选型与安装

5-51 通用规则

5-52 布线系统

5-53 隔离、开关与控制

5-54 接地安排与保护导体

5-55 其他设备

Part 6：验证（Verification）

Part 7：特殊场所或特殊装置的附加要求（多个7-7XX子项）

Part 8：能源效率与管理

8-1 文档、运行及一般提议

8-2 低压电气装置供电电动汽车充电站指南

2.3 各部分之间的逻辑

IEC 60364从宏观到微观的逻辑可概括为“原则—防护—选型—验证—特殊—节能”：

Part 1/3先明确设计与计算的基本原则与方法；

Part 4针对基本的安全防护需求进行详细规定；

Part 5在满足安全前提下，指导如何选型与安装各类电气设备；

Part 6则确保在施工完毕后，通过一系列的物理与电气测试来验证合规性；

Part 7补充了各种特殊场景（如浴室、光伏、医疗场所等）的额外要求；

Part 8则关注配电系统的能效与可持续运营。

三、各分部（Part）与子项目（Sub-Part）详细目录与解析

3.1 Part 1：基本原则、一般特性与定义（IEC 60364-1）

3.1.1 主要内容概述

术语与定义：规范了低压装置中常用专业术语（如“保护导体”、“剩余电流动作装置（RCD）”、“接地系统类型”等）。

设计原则：强调电气装置在安全性、可靠性、经济性和节能性之间的平衡；所有后续内容均基于这些原则展开。

一般特性评估方法：涵盖“供电方式”、“负载特性分类”（持续性负载、周期性负载、非线性负载）、“短路电流估算”以及“接地系统类型初步选型”等。

3.1.2 关键技术要点

接地系统选择：

TN系统（TN-S/TN-C-S）：分别强调保护导体（PE）与中性导体（N）分离或合并后的差异及应用场景；

TT系统：若漏电保护依赖本地接地极，必须保证接地电阻小于200 Ω，同时加装漏电保护；

IT系统：无直接接地或通过高阻接地，短路时易定位，可减少停电范围，但日常维护与检测更复杂。

负载特性参数：

持续性负载：如照明、空调等长时间运行设备；

周期性负载：如电梯、冲压机，在启动瞬间电流较大；

非线性负载：如变频器、UPS等，会产生谐波，需要在设计时留足谐波裕量。

“安全防护等级”与Part 4的衔接：

定义“设备保护等级I/II/III”，从而影响后续防触电方案的选用；

在设计过程中需实时参考Part 4对不同保护等级的具体要求。

3.1.3 实际应用示例

住宅楼配电：以一栋6层住宅楼为例，采用TN-C-S系统，中性线与保护线在配电箱处分离，公共照明与家用插座回路分别设计，使漏电保护器（30 mA）覆盖生活区所有插座；

工业负载综述：在一条生产线中，大型电机采用星-三角启动方式，短路电流估算后选用分断能力较高的塑壳断路器（MCCB），并在深度思考谐波影响的基础上加装滤波装置。

3.1.4 常见疑问与注意事项

IT系统是否必须加等电位连接？

对于医疗场所和数据中心等关键场景，若采用IT系统，必须加装等电位连接来保证设备与系统稳定。

如何判断场所类别？

根据GB 50303等国内规范，将“住宅、商用、工业”等按用途分级，结合IEC 60364-1中“使用类别”进行对照。

3.2 Part 3：一般特性评估（Assessment of general characteristics）（IEC 60364-3）

说明：早期IEC 60364系列中，Part 3单独存在，专门针对负载与短路电流等参数进行评估。新版后大部分内容并入Part 1，但理解其计算方法依然十分关键。

3.2.1 主要内容概述

负载估算与分布：将所有用电设备按照功率、使用次数等要素进行分类，并计算设计负荷；

短路电流测算：依据电源特性、变压器阻抗与线路阻抗，得出最不利短路电流（I_k”）值；

接地系统类型确认：结合供电方式与保护需求，初步确定TN、TT或IT系统。

3.2.2 关键技术要点

聚焦负载与分散负载的区别：

聚焦负载（如大型电机房）对短路电流影响显著，需要重点测算；

分散负载（如照明回路），可通过经验系数进行简化估算。

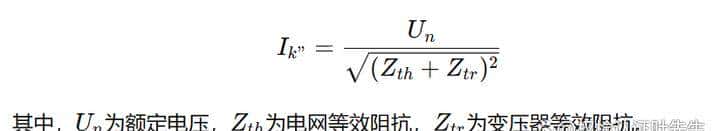

短路电流计算公式（示例）：

添加图片注释，不超过 140 字（可选）

环境因素对设计的影响：

温度：高温环境中，导线载流量折减；

海拔：海拔越高，绝缘要求越严，放电间隙需要加大；

腐蚀性环境：需要选择耐腐蚀电缆与防护设备。

3.2.3 实际应用示例

商业写字楼500 kVA变压器进线短路电流计算：通过现场电压10 kV电网阻抗数据与变压器阻抗（6%）换算，得出低压侧短路电流超过50 kA，从而选用分断能力为65 kA的开关设备；

工厂车间400 V系统断路器选型：当总线短路电流约20 kA时，为保证配电主要干线和分支回路的协调，采用分段式主干线与分支线均配备相应分断能力的断路器，并进行选择性配合分析。

3.2.4 与Part 1/5的关联

Part 3的负载与短路计算结果直接影响Part 5中导线截面与开关设备的额定参数；

若负载计算不足，会导致导线过载或保护装置误动作；若短路电流估算偏低，则可能装置无法有效切断故障。

3.3 Part 4：安全防护（Protection for safety）

3.3.1 IEC 60364-4-41：防触电保护

主要内容与目的

基本绝缘：所有带电部分应具有可靠绝缘；

保护导体（PE）与保护接地：所有金属外壳需与PE连接；

等电位连接：不同接地系统之间保持同一电势；

剩余电流动作装置（RCD）：当漏电电流超过设定值（如30 mA）时，能在规定时间内切断电源，防止人身触电。

保护等级I/II/III：

等级I：依靠基本绝缘+保护接地；

等级II：依靠双重或加强绝缘，无需PE；

等级III：使用超级低电压（≤50 V AC或≤120 V DC），无需额外保护。

关键技术要点

PE导体敷设与标识：PE必须使用黄/绿双色绝缘，且不得与其他导线共用同一管道；

RCD类型选择：

AC型：只检测正弦波漏电；

A型：可检测包含脉动直流成分的漏电；

B型：可检测所有类型漏电，包括高次、直流成分。

自动接地故障切断时间计算（示例）：

添加图片注释，不超过 140 字（可选）

实践场景与案例

卫生间插座回路：必须配置额定动作电流为30 mA的RCD，切断时间≤40 ms；

室外灯具金属外壳接地：若距离水池低于2.5 m，必须使用带漏电断路器的防水插座。

注意事项

RCD仅作人身保护，不能替代熔断器或断路器的过载短路保护功能；

多个RCD串联时，易造成误动作或无法选择性切断，需要合理分配RCD分组策略。

3.3.2 IEC 60364-4-42：防热效应保护

主要内容与目的

防止导线、设备因过载或短路产生过高温度，避免绝缘损伤和火灾；

规定导线与电缆的最大允许通过电流、绝缘材料的温度等级。

关键技术要点

载流量选择：参考标准附录，根据敷设方式（埋地、管道、明敷等）和环境温度，对导线截面进行修正；

过载保护装置匹配：

熔断器和热断路器需根据导线允许载流量适配；

下垂因数与聚气温升因数需在设备选型阶段进行核实。

实践场景与案例

高温车间环境：当室内温度达40 ℃时，导线允许载流量需按标准中1.0 mm²额定截面降额计算，例如：原为20 A，温度折减后为16 A；

夏季地下室敷设电缆：地埋电缆在热传导环境中，需思考土壤导热系数，实际载流量会比手册中标注减少20%。

注意事项

不可仅凭铭牌标称电流来选线，应结合敷设环境及载流率进行综合计算；

若长距离输电导致压降过大，可采用增大截面或并联导线方案。

3.3.3 IEC 60364-4-43：防过流保护

主要内容与目的

短路与过载保护：分别规定短路时设备切断能力和过载保护设定；

保护装置动作特性：包括B、C、D、K、Z等特性曲线，用于不同负载类型。

关键技术要点

断路器/熔断器特性曲线：

B型：适用于纯阻性负载（照明、电热）；

C型：适用于一般电动机启动（电动机负载）；

D型：适用于冲击电流大的负载（焊机、变压器）；

选择性配合（Selective Coordination）：确保下级故障时优先切断下级设备，上级设备保持不跳闸，避免大范围停电。

实践场景与案例

工厂电机启动：电机启动瞬时电流可达额定电流的6～8倍，故选用C型断路器，并对下级电机断路器与上级母线断路器进行动作时间坐标匹配；

商用楼配电箱：照明回路使用B16A断路器，动力回路使用C20A断路器，两者需避免因照明短路造成动力回路被误切。

注意事项

保护装置灵敏度与负载类型需严格对应，防止误跳或保护迟滞；

在多回路配电箱中，应绘制完整的时间-电流特性曲线图，以验证保护配合性。

3.3.4 IEC 60364-4-44：防电压与电磁干扰

主要内容与目的

过电压防护：针对雷电、电网开关操作引发的浪涌，设计合适的过电压保护方案；

电磁干扰（EMI）防护：确保关键设备（如PLC、精密仪器）在电磁干扰环境下稳定运行。

关键技术要点

SPD（浪涌保护器）分级：

一级SPD：安装在配电系统总进线处，承受直击雷电流；

二级SPD：安装在分配电箱处，吸收剩余浪涌电流；

三级SPD：安装在终端设备处，提供局部保护。

EMI抑制与滤波：

采用LC滤波器或CM滤波器减少谐波；

合理布置电缆走向与接地方式，减少共模/差模干扰。

实践场景与案例

办公楼弱电与强电分离：在弱电井中，采用金属屏蔽管敷设控制线与信号线，并在每级配电箱安装SPD避免浪涌沿电网传播；

工业现场变频器旁滤波：在变频柜的输出侧安装LC滤波器，配合集成式EMI滤波模块，将谐波含量控制在THDi<5%。

注意事项

SPD选型时，**最大持续工作电压（Uc）**应略高于系统工作电压，**冲击电流（Iimp）**需大于可能遭受的最大雷电脉冲；

EMI抑制不仅依靠滤波器，还要在配电柜内做好接地线分层与屏蔽隔离，避免噪声叠加。

3.4 Part 5：电气设备选型与安装（Selection and erection）

3.4.1 IEC 60364-5-51：通用规则

主要内容与范围

导线与电缆：根据载流量、机械强度、环境温度、绝缘等级等进行选型；

开关与插座：额定电压、额定电流与安装环境（干区、湿区、腐蚀区）的匹配；

配电箱（配电柜）：防护等级（IP 与IK）、尺寸与布置要求。

关键技术要点

导线截面设计：

根据回路最大持续电流与电缆敷设方式，参考标准附录选择最小截面；

思考电压降不超过允许范围（一般不超过3%）。

绝缘材料选择：PVC、XLPE、硅橡胶等在耐温、耐腐蚀与柔韧性方面的差异；

配电箱防护等级：根据IP 等级划分，室内一般选IP 20，室外或潮湿环境至少IP 44。

实践场景与案例

室内照明回路与动力回路导线对比：

照明回路常用1.5 mm²或2.5 mm²铜芯线；

动力回路（如空调、热水泵）常用4 mm²或6 mm²铜芯线，并配置相应熔断器。

装配式建筑预留电线：需预留以太网线槽、监控线槽，与电源线明确分隔，防止干扰。

注意事项

电压降与电压损失：长回路、电缆敷设距离过长时，要适当增大截面或采用并联导线；

环境类型选择：室外高粉尘或化学工厂需选用耐腐蚀、耐高温的专用电缆；

配电箱布局：高低压电器不得混合安装，易于维护并符合防护要求。

3.4.2 IEC 60364-5-52：布线系统

主要内容与范围

明敷、暗敷、管道、桥架、线槽五种常见方式的适用场景与限制；

线缆最小弯曲半径、敷设密度和散热要求；

消防规范对布线的要求，如防火分区穿越处的封堵要求。

关键技术要点

管道与桥架的最小弯曲半径：例如铜芯电缆不得小于6 × 电缆外径；PVC绝缘线缆弯曲半径不得小于8 × 外径；

布线层次：弱电线与强电线必须分开布置，避免相互干扰；

消防封堵要求：穿墙或楼板处须使用防火材料进行封堵，防止火势和烟气蔓延。

实践场景与案例

商业综合体主配电间→分配电箱干线桥架方案：主配电干线采用3 × 95 mm²铜电缆，敷设在阻燃型玻璃钢缆桥中，并留有率定敷设密度不超过70%的余量；

医疗场所洁净区暗敷防火电缆方案：洁净区内所有电缆走向应预先封闭好防火套管，中间节点需设检修口，确保紧急维修时不破坏洁净环境。

注意事项

桥架满载及散热：千万不要将桥架内导线塞得过满，以免电缆发热导致绝缘老化；

相线/零线/地线分隔：在同一桥架内，可并列布置相线与零线，但地线应另行固定；

检修通道预留：特别是在公共走道或机房，要预留至少500 mm的检修空间。

3.4.3 IEC 60364-5-53：隔离、开关与控制

主要内容与范围

隔离开关（Isolator）、熔断器（Fuse）、断路器（Circuit‐breaker）、接触器（Contactor）、继电器（Relay）、软起动/变频器等控制设备的选型与安装规范；

设备安全标识与使用说明，确保操作人员可迅速识别开关状态与开闭逻辑；

关键技术要点

隔离开关位置与符号：O-0表明开关断开且触点分离；O-1表明机械上可见为断开；O-2表明机械上可见为接通；O-3表明带锁保护的断开；

接触器与继电器选型：需思考线圈控制电压、线圈功耗、主触点额定电流与辅助触点配置；

软起动/变频器旁路设计：如何在设备故障或检修时切换到旁路电源，并避免对主电源产生冲击。

实践场景与案例

厂区生产线主令电器设计：典型主令回路由NFB→接触器→热继电器组合；当电机过载时，热继电器动作切断接触器线圈，实现保护；

配电室手动隔离与电气联锁：在高压进线柜与低压配电柜之间设置双重隔离开关，并在两者间实现电气连锁，避免误操作。

注意事项

控制设备与保护设备区别：接触器不可替代过载保护器；所有控制回路需依次通过隔离开关才能进行检修；

配电柜内空间预留：在柜内留足操作与散热空间，一般每侧至少留150 mm。

3.4.4 IEC 60364-5-54：接地安排与保护导体

主要内容与范围

TN、TT、IT 系统的定义、优缺点与典型应用场景；

PE与PEN 导体的连接、标识与安装规范；

等电位连接原则：所有主要金属部件与辅助接地体需等电位连接；

接地电阻要求：TN系统中一般要求保护导体回路阻抗满足故障时快速切断；TT系统中要求接地电阻<200 Ω或配备RCD。

关键技术要点

TN-S/TN-C-S/TT/IT 四种系统对比：

TN-S：PE与N分离；

TN-C-S：进线后PE与N合并，下游再分离；

TT：用户侧自行接地，无PE与N共享；

IT：不接地或高阻接地。

PEN导体分离时机：在TN-C-S系统中，需在配电箱内将PEN分为PE和N，并使用黄绿双色绝缘线表明PE；

等电位连接细节：主等电位夹与附加等电位夹的区别，凡是管道、水暖设施、金属秤台、浴缸金属部件等都要与接地网等电位。

实践场景与案例

住宅楼TN-C-S方案：进线处PEN分离后配出PE→公共照明等公用回路与插座回路的PE入地排再并联至等电位接线端子；

医疗场所双重接地：采用IT系统，医疗仪器既有保护接地（PE），也要有单独的功能接地（FE），且二者互不干扰。

注意事项

TT系统RCD配合：必须保证接地电阻<200 Ω，且RCD动作时间≤40 ms；

IT系统维护：需定期测量浮地电流，一旦超过规定值，需及时定位故障点，避免潜在触电风险；

PEN分离后绝缘标识：PE导体必须使用黄绿双色，N线使用蓝色或黑色。

3.4.5 IEC 60364-5-55：其他设备

主要内容与范围

母线槽的选型原则：额定电流、短时耐受能力、散热烈况与电气间隔。

配电箱（配电柜）：开关区、端子区与线路区的尺寸与防护要点；

光伏并网设备：并网变压器、直流汇流箱、隔离装置与防孤岛保护。

防雷接地系统：光伏场的直击雷与感应雷防护方案。

关键技术要点

母线槽参数：铜质或铝质母线截面、额定电流与峰值电流极限；散热设计与防火分区要求；

配电箱内部分区：主母线与分支回路需有清晰的尺寸分隔，并采用挡板隔离；

光伏并网变压器：必须具备防孤岛保护，实现并网切换时零序电流监测与安全断开。

实践场景与案例

工业母线槽在高载荷车间的应用：车间主干线采用母线槽，分支线采用电缆，母线槽散热方式选自然散热+强制风冷；

光伏并网系统并网点设计：在光伏并网逆变器与公共配电箱之间设置隔离开关与浪涌保护器，确保感应雷击时快速切断。

注意事项

母线槽振动与振动紧固：在大型设备附近或地震区需选用抗振设计母线槽，并定期检查母线槽紧固螺栓；

光伏系统防孤岛：并网逆变器需具备符合IEC 62116的防孤岛功能，并在逆变器输出端安装断路器或负载侧开关。

3.5 Part 6：验证（Verification）（IEC 60364-6）

主要内容概述

验证的目的是确保实际安装的电气装置符合设计与标准，并在正式投入使用前发现并整改潜在隐患。

验证分为：目视检查→仪表测量→报告编制三大环节。

验证要素与流程

目视检查：

检查线缆敷设是否整齐、线缆终端连接是否牢固；

检查所有金属外壳接地是否可靠，保护导体连接是否紧固，等电位连接端子是否明确标识；

仪表测量：

绝缘电阻测试：应使用1 000 V DC兆欧表测量，绝缘电阻≥1 MΩ；

接地电阻测试：TT系统中，接地电阻应<200 Ω；TN系统中，回路阻抗测试指保护导体回路阻抗≤0.5 Ω（视电流等级而定）；

回路阻抗测试：检查在单相接地短路故障时，保护装置动作所需的最小故障电流；

RCD漏电动作测试：按30 mA、100 mA等额定漏电动作电流测试开启时间，需满足≤40 ms等标准要求；

其他测试（视项目需求）：

耐压测试：部分特殊场所（如医用区）需要对绝缘进行2 500 V~5 000 V耐压测试；

故障模拟试验：在可控环境中模拟短路故障并观察保护装置动作。

常见工具与仪器

绝缘电阻表、接地电阻测试仪、回路阻抗测试仪、漏电动作测试仪、万用表、钳形表等；

在实测过程中需保证测量设备定期校准，且测量点接触良好。

实践场景与案例

住宅楼竣工验收：对所有分户箱、公共照明回路、强电插座回路进行依次验证。将验证结果汇总于《电气装置验收报告》中，并列出需整改项目清单，如发现绝缘电阻不足、回路阻抗过高等问题需及时修复；

商业综合体改造项目：仅针对改造后新增或改动回路进行分区验证，同时对原有回路进行抽检，确保改造未对系统其他部分造成影响。

注意事项

验证过程中务必保持良好接地，防止测量时对人员造成风险；

所有测量数据需留存电子档案，编制正式《电气装置竣工验收报告》，并交由设计、施工、监理各方签字确认。

3.6 Part 7：特殊场所或特殊装置的要求（Requirements for special installations or locations）

说明：本部分涵盖多个7-7XX子项，均需要先满足Part 1~6的一般要求，再附加针对特定场景或装置的专门规定。下表列举常见子项及要点。

3.6 Part 7：特殊场所或特殊装置的要求（Requirements for special installations or locations）

说明：本部分涵盖多个7-7XX子项，均需要先满足Part 1~6的一般要求，再附加针对特定场景或装置的专门规定。下表列举常见子项及要点。

子项编号	子项名称	主要适用场景	核心技术要点	关键参数	典型应用案例
7-701	浴室或淋浴场所	住宅浴室、公共浴室、桑拿预备间	区域划分：Zone 0(浴缸/淋浴盆内)、Zone 1(淋浴上方2.25m内)、Zone 2(Zone 1外延0.6m)；设备要求：Zone 0禁装电气设备，Zone 1仅允许SELV≤12V且IPX7，Zone 2允许II类设备IPX4	– Zone尺寸准确到cm级<br>- 30mA RCD强制要求<br>- 局部等电位联结	五星酒店浴室：12V LED灯带(Zone 1)，IPX4镜前灯(Zone 2)，等电位联结铜排
7-702	游泳池和喷泉	游泳池、水景喷泉、水上乐园	水下设备：必须SELV≤12V，IPX8防护，隔离变压器；陆上设备：距水边≥2m，RCD≤30mA；金属结构：全部等电位联结	– 水下灯具：12V/IPX8<br>- 安全距离：2m起<br>- 绝缘变压器：双绕组	度假村泳池：12V水下LED，岸边3m外配电箱，不锈钢扶梯等电位联结
7-703	桑拿房	桑拿浴室、蒸汽房、干蒸房	高温防护：设备耐温≥125°C，电缆XLPE或硅橡胶；湿度防护：IPX5级别，强制通风；加热器专用：专用回路，温控联锁	– 工作温度：125°C<br>- 防护等级：IPX5<br>- 专用回路：独立保护	健身房桑拿：125°C硅橡胶电缆，IPX5温控器，6kW加热器专用回路
7-704	建筑工地	施工现场、拆除工地、临建工程	临时性：快拆接头，移动配电箱；恶劣环境：IP54防护，抗冲击；接地：临时接地极，定期检测	– 防护等级：IP54<br>- 冲击等级：IK08<br>- 接地电阻：≤4Ω	高层建筑工地：移动配电柜IP54，临时接地网，工具箱RCD插座
7-705	农业园艺场所	养殖场、温室、农机库、饲料房	动物安全：防触电≤25V接触电压；潮湿环境：IPX5防护，防腐处理；特殊负载：电机频繁启动保护	– 接触电压：≤25V<br>- 防护等级：IPX5<br>- 防腐等级：C4环境	现代化猪场：24V安全电压照明，IPX5防水插座，变频风机控制
7-706	受限导电场所	锅炉内部、金属容器、管道内	本质安全：SELV≤25V或隔离变压器；导电环境：加强绝缘，频繁检测；救援通道：外部断电开关	– 安全电压：≤25V<br>- 绝缘等级：加强绝缘<br>- 外部控制：紧急断电	船舶货舱维修：24V手持工具，外部断电开关，绝缘工作平台
7-708	房车露营地	房车营地、移动房屋、野营基地	车地对接：标准化接口，自动识别；户外环境：IP44防护，防雷接地；供电管理：计量收费，远程控制	– 供电接口：CEE标准<br>- 防护等级：IP44<br>- 额定功率：16A/32A	国家森林公园营地：CEE接口供电桩，智能计量系统，地下电缆网络
7-709	码头游艇港	游艇码头、渔港、海上平台	海洋环境：316L不锈钢，环氧涂层；浮动连接：柔性电缆，潮汐补偿；防爆要求：油气环境Zone 2防爆	– 材质：316L不锈钢<br>- 防爆等级：Zone 2<br>- 电缆类型：船用软电缆	三亚游艇港：316L岸电箱，防爆照明，潮汐自动补偿系统
7-710	医疗场所	手术室、ICU、心导管室、产房	分级管理：0类(普通)、1类(接触设备)、2类(生命支持)；IT系统：2类场所强制，绝缘监测；双重安全：冗余供电、UPS备份	– IT系统：2类场所<br>- 绝缘监测：≥50kΩ<br>- 切换时间：≤0.5s	三甲医院手术室：8kVA隔离变压器，绝缘监测仪，双路UPS
7-711	展览展会	展览馆、会展中心、临时展台	临时性：模块化设计，快速安装；人员密集：防踩踏保护，明显标识；多样性：多种插座规格，灵活配置	– 模块设计：标准化接口<br>- 保护措施：软质护套<br>- 负载密度：100W/m²	广交会展台：模块化配电箱，地面线槽保护，多国标准插座
7-712	光伏发电系统	屋顶光伏、地面电站、分布式光伏	直流安全：直流断路器、电弧故障保护；绝缘监测：对地绝缘≥1MΩ；防火要求：C级阻燃电缆，快速关断	– 系统电压：≤1500V DC<br>- 绝缘要求：≥1MΩ<br>- AFCI保护：≤0.5s	工业园区1MW项目：1500V系统，AFCI保护器，快速关断优化器
7-713	家具内电气	办公家具、厨房设备、嵌入式电器	双重绝缘：II类设备强制；空间限制：紧凑型设计，散热思考；用户安全：防意外接触，标识清楚	– 绝缘等级：II类设备<br>- 接触保护：IP2X<br>- 标识要求：永久标识	现代办公桌：嵌入式无线充电，USB插座模块，桌面配电单元
7-714	室外照明	道路照明、景观照明、广场照明	环境适应：IP65防护，抗UV材料；维护便利：易拆卸设计，模块化；节能要求：LED光源，智能控制	– 防护等级：IP65<br>- 抗风等级：≥10级<br>- 光效要求：≥100lm/W	城市主干道：150W LED路灯，智能调光系统，防雷保护
7-715	特低压照明	装饰照明、展示照明、安全照明	安全电压：≤50V AC或≤120V DC；隔离变压器：安全隔离，短路保护；特殊环境：无需额外防护	– 电压限制：50V AC<br>- 隔离要求：安全隔离<br>- 保护等级：基本防护	酒店大堂：48V LED装饰条，隔离变压器，调光控制系统
7-717	移动运输单元	集装箱房、移动实验室、工程车辆	抗振设计：弹性安装，软连接；模块化：标准接口，快速连接；多环境：温度补偿，密封防护	– 振动等级：4级抗振<br>- 接口标准：CEE工业插头<br>- 温度范围：-40°C~+70°C	移动核酸检测车：抗振配电柜，外接电源自动切换，车载UPS
7-718	公共工作场所	工厂车间、仓库、公共设施	工业环境：防爆要求，重载保护；人员安全：明显标识，安全距离；可靠性：冗余设计，维护便利	– 防爆等级：根据环境<br>- 防护等级：IP54<br>- 载流密度：高密度设计	汽车制造车间：防爆配电系统，机器人供电，安全围栏
7-721	房车电气	拖挂房车、自行式房车、露营车	车载特性：12V/230V双系统；自动切换：外接/车载电源；空间优化：集成化设计，多功能	– 双电压：12V DC+230V AC<br>- 自动切换：ATS开关<br>- 集成度：高度集成	豪华房车：230V/12V自动切换，锂电池储能，太阳能充电
7-729	维护通道	地铁隧道、综合管廊、电缆隧道	本安防爆：隧道环境防爆照明；应急系统：独立供电，故障指示；远程监控：状态监测，故障定位	– 防爆等级：ExnA nC<br>- 应急时间：≥90min<br>- 监控精度：米级定位	地铁区间隧道：本安LED照明，UPS应急电源，光纤通信
7-740	临时游乐设施	游乐园、庙会、临时演出	移动便携：轮式配电箱，快插接头；安全可靠：多重保护，故障自检；环境适应：全天候运行，快速安装	– 移动性：轮式设计<br>- 保护等级：多重保护<br>- 安装时间：≤2小时	春节庙会：移动配电站，防水插座链，彩灯控制系统
7-753	地暖系统	电地暖、电热膜、发热电缆	嵌入安装：发热电缆埋入地面；温控保护：双重温控，过热保护；绝缘要求：双重绝缘，定期检测	– 功率密度：≤200W/m²<br>- 绝缘等级：双重绝缘<br>- 保护温度：≤85°C	别墅地暖：双导发热电缆，地面温感器，分区温控系统

3.7 Part 8：能源效率与管理（Energy efficiency in electrical installations）

3.7.1 IEC 60364-8-1：文档、运行及一般提议

主要内容与目的

提供“能效文件”与“运行维护手册”的编制指导；

强调**生命周期成本（LCC）**与可持续发展，鼓励在设计阶段即思考节能、节材与维护便捷性。

关键技术要点

能耗监测体系：如何布置计量点，对主要干线与分支回路进行分项计量，形成可追溯的用电数据；

配电系统节能设计：

合理划分供电分区，局部负载尽量就近供电；

思考局部能源回收（如废热回收、变频器再生制动）；

运行维护策略：

定期进行设备（如变压器、断路器、接触器）巡检，及时清灰、紧固；

制定电气设备的预防性维护计划，将故障率降到最低。

实践场景与案例

大型工业园区能耗监测：通过在主变压器进线、动力干线及关键生产线设置在线电能质量分析仪，对功率因数、所有回路的能耗进行实时监测，并结合季节负荷变化动态调整运行策略；

商业综合体智慧配电系统：配备智能断路器与远程监测模块，可在电流突增时自动预警并记录事件，同时与大厦能源管理系统（BEMS）联动，实现峰谷电价优化。

注意事项

与其他标准的结合：如EN 15232（建筑能效）可与IEC 60364-8协同使用；

节能评估不仅函数于用电，还需思考HVAC、照明与通风系统的联动优化；

能效方案需动态调整：每年或每季度根据运行数据评估节能效果，并持续改善。

3.7.2 IEC 60364-8-2：电动汽车充电站应用指南

主要内容与目的

针对为公用或专用充电桩供电时的系统节能与安全性要求；

包括“智能充电策略”、“能量回馈与电网交互”、“运行维护”等方面的提议。

关键技术要点

聚焦供电母线选型：需根据充电功率（如7 kW慢充、50 kW快充、150 kW超充）确定母线额定电流与散热能力；

功率因数校正与滤波：大功率充电桩群集成后易产生高谐波、功率因数降低，需配置有源滤波器或静态无功补偿装置；

智能充电与峰谷电价策略：结合电网负荷趋势，通过充电控制器实时调整设备输出功率，实现低谷时段充电、峰时段节能模式；

实践场景与案例

城市社区“桩-光储微网”示意：屋顶光伏与储能系统与充电桩配合，白天光伏发电优先供电，多余电量存储；夜间结合储能或电网低谷时段供电；

高速公路服务区快充站节能改造：在高速段高峰时段，采用储能预充策略，将电网冲击峰值分散到夜间，与能源管理系统联动实现平滑运行；

注意事项

安全防护：充电桩本身需满足IEC 61851系列与GB /T 20234系列要求，且配电系统与车载系统之间必须有可靠隔离；

通讯与网络安全：充电桩与监控平台之间一般采用OCPP协议，需要做好网络加密与防火墙策略，防止恶意入侵。

四、实践案例与深度解析

本节选取典型住宅小区与工业车间配电系统改造项目，从立项到竣工验证，展示如何在实际工程中运用IEC 60364各子项的技术要求。

4.1 住宅小区配电系统设计案例

项目概况

规模：10栋高层住宅，总装机容量为2 000 kVA；

供电系统：市电10 kV/0.4 kV降压变压器3台，采用TN-C-S系统；

主要负载：住宅家用插座、照明、楼宇对讲、电梯、消防梯间应急照明等。

关键章节引用与分析

Part 3（负载与短路计算）：

计算出10 kV进线短路电流约为10 kA，变压器短路电流约为25 kA；

低压侧短路电流约为45 kA，选择开关设备需满足65 kA分断能力；

Part 4-41 + 4-43（防触电与防过流）：

家用插座回路配备30 mA漏电保护+C16A断路器；

公共照明回路使用C10A断路器，保障过载瞬间动作与回路灵敏性；

Part 5-52（布线系统）：

明敷线缆走顶棚，桥架敷设主干线，敷设密度不超过50%；

明敷线槽中弱电与强电分开，弱电线走上层，强电走下层。

Part 6（验证）：

对主配电箱及所有分户箱进行回路阻抗、绝缘电阻与RCD动作测试；

验证报告中需要记录每个测点的详细数据，并列出整改清单（如发现个别回路绝缘电阻仅0.8 MΩ，需更换线缆）。

施工难点与解决方案

冬季地下室电缆敷设：温度低导致电缆弯曲困难，施工方采用临时升温车间并在电缆敷设管道内吹入热风，以保证在推荐弯曲半径范围内安装；

消防电缆防火封堵：在消防通道与防火墙处，需使用耐火封堵材料将消防电缆穿过部位封堵，确保30分钟耐火完整性；

验收与调试

绝缘电阻测试：所有回路绝缘电阻≥1 MΩ；

回路阻抗测试：灯具回路回路阻抗≤1.5 Ω，漏电动作测试(30 mA)动作时间≤30 ms；

验证报告：生成《配电系统竣工验收报告》，附带各回路测量截图与数据表，并由设计、施工、监理三方签字确认。

经验与提议

提前与建设单位沟通消防联动分区：如遇消防检测要求，需在此基础上额外配备消防应急电源系统；

公共照明回路设计：提议将每栋楼公共照明回路并联接入同一回路，便于月度巡检与统一维护；

配电箱巡检：开机前必须检查连接螺栓是否拧紧，并在运行一个月后再次复检，避免因振动导致松脱。

4.2 工业生产车间配电系统改造案例

项目概况

规模：某食品加工车间，原系统老化需整体改造；

供电需求：400 V三相动力系统，主要负载包括空压机、均质机、冷库压缩机等；

原系统问题：配电柜老化、短路事故频发、漏电保护器误跳严重。

改造思路与关键引用

Part 3（重新计算短路电流与负载）：

现场测量可得馈线10 kV短路电流约15 kA，变压器阻抗为5%，低压侧短路电流约30 kA；

根据负载功率与启动电流特性，重新评估动力回路总负荷为150 kW，峰值启动电流可达600 A；

Part 4-43（防过流保护）：

采用C型或D型断路器，保证空压机和压缩机启动时不过度误跳；

在主配电柜处选用65 kA分断能力的MCCB，并在各分支箱处配置相应分断能力的断路器；

Part 5-51（通用规则）：

根据高温环境，空压机配电线缆采用THHN绝缘，并在管道中敷设；

强制风冷方式为母线槽散热，保证母线槽长期满载时温升不超过40 ℃；

Part 6（验证）：

改造后所有新布设回路进行绝缘电阻、回路阻抗与漏电动作测试；

重点验证启动负载回路在运行状态下的电缆温升情况；

施工难点与解决方案

空压机动力回路选型：由于启动电流极高，采用软启动器配合星-三角切换方式，确保配电柜内断路器不会因电流冲击而误跳；

母线槽散热不足：在母线槽敷设密集时，引入强迫风冷系统，并在母线槽沿线安装温度监测探头，实时报警；

验收与调试

试运行：在无生产负载时空载启动主开关，测试主母线槽与分支母线温升；

满负载试验：安排夜间停机期间进行满负载试验，模拟生产运行状态，测量关键点温度并与设计值对比；

竣工报告：在《工业车间配电系统竣工验收报告》中附上满载运行温度曲线与谐波分析报告，确保所有参数符合标准。

经验与提议

在大型电机回路中优先思考软启动或变频调速，既降低启动电流冲击，又能提高生产线能效；

定期清理母线槽及配电柜内灰尘，避免过热和电气故障；

配电柜内设置温度监测与异常报警系统，实现故障预警。

以上两个案例展示了从设计、施工到验收全过程中，如何系统地应用IEC 60364各子项要求，并结合现场实际问题提出针对性解决方案。

总结与提议

本文系统回顾并深度解析了IEC 60364系列标准的Part 1~8各子项目，从设计原则、负载与短路计算、安全防护、电气设备选型与安装、验证流程、特殊场所附加要求到能源效率与节能运维，全面覆盖了低压配电系统在现代工程中的应用要点。

通过两个典型案例，让读者切实了解如何将标准要求落实到设计、施工与验收的各个环节，并通过优化策略提高系统可靠性与维护便捷性。

附录：常见术语对照表

本附录术语对照有助于初学者快速理解IEC 60364系列文档中的关键词，便于在查阅标准或编写技术文档时准确表达。

基础电气术语

LV (Low Voltage) – 低压：指电压等级不超过1,000V交流或1,500V直流的电气系统，是建筑电气设计中最常见的电压等级。

ELV (Extra-Low Voltage) – 特低压：指电压等级不超过50V交流或120V直流的电气系统，一般用于LED照明、控制线路、弱电布线等安全要求较高的场景。

保护装置术语

RCD (Residual Current Device) – 漏电动作保护装置：这是一种重大的电气安全保护设备，能够检测电路中的漏电流并在检测到异常时快速切断电源，有效防止触电事故的发生。

MCCB (Molded Case Circuit-Breaker) – 塑壳式断路器：这是一种封装在塑料外壳中的断路器，主要用于防止电路过载和短路故障，同时具备手动开关功能，是配电系统中的重大保护设备。

SPD (Surge Protective Device) – 浪涌保护器：专门用于吸收和抑制突发性过电压的保护装置，能够在雷击或电网波动时保护电气设备和人员安全，延长设备使用寿命。

IMD (Insulation Monitoring Device) – 绝缘监测装置：主要应用于IT接地系统中，能够实时监测电气系统的绝缘状态，当绝缘电阻下降到危险水平时及时发出告警信号。

ATS (Automatic Transfer Switch) – 自动转换开关：这是一种智能化的电源切换设备，能够在主电源发生故障时自动快速切换到备用电源，确保重大负载的连续供电。

接地系统术语

TN/TT/IT – 三种接地系统：这是国际电工委员会定义的三种主要接地方式，分别代表不同的中性点接地方式和保护接地方式，每种系统在故障电流路径和保护机制方面都有不同特点。

电能质量术语

THD (Total Harmonic Distortion) – 总谐波失真：这是衡量电力系统中谐波污染程度的重大指标，表明基波以外所有谐波分量的总和与基波的比值，THD值越低表明电能质量越好。

EMC (Electromagnetic Compatibility) – 电磁兼容：指电气设备在复杂电磁环境中能够正常工作，同时不对周围其他设备产生有害电磁干扰的能力，这是现代电气设计必须思考的重大因素。

系统管理术语

BEMS (Building Energy Management System) – 楼宇能源管理系统：这是一套综合性的建筑能源管理平台，能够对建筑内的用电、空调、照明、给排水等各个系统进行聚焦监测、控制和优化，实现节能减排目标。

HVAC (Heating, Ventilation, and Air-Conditioning) – 暖通空调系统：包括供暖、通风和空调的综合环境控制系统，与建筑电气系统密切相关，在设计时需要综合思考两者之间的能效配合和负荷分配。

设计与成本术语

LCC (Life Cycle Cost) – 生命周期成本：这是一种综合性的成本评估方法，涵盖了电气系统从最初设计、采购安装、日常运行到最终报废处置的全过程费用，为投资决策提供重大参考依据。

BIM (Building Information Modeling) – 建筑信息模型：这是一种基于三维数字模型的建筑设计方法，通过集成建筑的几何信息、材料属性、施工工艺等数据，能够在设计阶段就发现电气管线与其他专业的冲突问题，并自动检查设计的规范符合性。
