前言

本章节主要介绍UEFI EDK2的SMBIOS的源码，并进行分析，使读者能够了解SMBIOS底层实现原理。

一、SMBIOS数据结构关系

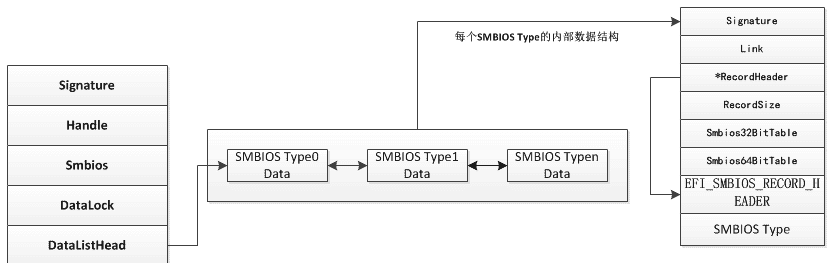

SMBIOS的数据结构关系如下图1所示。
UEFI 之SMBIOS解析系列2——SMBIOS源码分析（上）如果我们在OS下输入 dmidecode命令，就能查询到对应的SMBIOS type信息，实际上是从EPS数据结构中TableAddress指向的地址获取的。

NOTE：dmidecode命令查询到SMBIOS对应信息的背后实现逻辑，后续我会单独一个章节去讲解这方面的内容。

二、SMBIOS表的增删改查

怎么对EPS数据结构中TableAddress指向的SMBIOS Type内容进行增删改查呢？

1.EFI_SMBIOS_PROTOCOL 数据结构

EFI_SMBIOS_PROTOCOL 给用户提供了对应的接口用来添加、获取、更新或者删除SMBIOS 表。产生EFI_SMBIOS_PROTOCOL 协议的驱动负责创建SMBIOS 表并且将
SMBIOS表的指针安装到 EFI系统配置表 (EFI System Configuration Table) 中。

EFI_SMBIOS_PROTOCOL 数据结构定义如下：


struct _EFI_SMBIOS_PROTOCOL {
  EFI_SMBIOS_ADD           Add;
  EFI_SMBIOS_UPDATE_STRING UpdateString;
  EFI_SMBIOS_REMOVE        Remove;
  EFI_SMBIOS_GET_NEXT      GetNext;
  UINT8                    MajorVersion;    ///< The major revision of the SMBIOS specification supported.
  UINT8                    MinorVersion;    ///< The minor revision of the SMBIOS specification supported.
};

其中EFI_SMBIOS_ADD 、EFI_SMBIOS_UPDATE_STRING 、EFI_SMBIOS_REMOVE 、EFI_SMBIOS_GET_NEXT都是指针函数，通过驱动入口函数SmbiosDriverEntryPoint来初始化全局变量mPrivateData（SMBIOS_INSTANCE结构体）和协议安装等，部分代码如下：


EFI_STATUS
EFIAPI
SmbiosDriverEntryPoint (
  IN EFI_HANDLE           ImageHandle,
  IN EFI_SYSTEM_TABLE     *SystemTable
  )
{
  EFI_STATUS            Status;

  mPrivateData.Signature                = SMBIOS_INSTANCE_SIGNATURE;
  mPrivateData.Smbios.Add               = SmbiosAdd;
  mPrivateData.Smbios.UpdateString      = SmbiosUpdateString;
  mPrivateData.Smbios.Remove            = SmbiosRemove;
  mPrivateData.Smbios.GetNext           = SmbiosGetNext;
  mPrivateData.Smbios.MajorVersion      = (UINT8) (PcdGet16 (PcdSmbiosVersion) >> 8);
  mPrivateData.Smbios.MinorVersion      = (UINT8) (PcdGet16 (PcdSmbiosVersion) & 0x00ff);
 ......
}

2.EFI_SMBIOS_ENTRY 数据结构

对SMBIOS表的操作，其实都是通过SMBIOS_INSTANCE 这个内部数据结构来完成的，其数据结构定义如下：


typedef struct {
  UINT32                Signature;
  EFI_HANDLE            Handle;
  //
  // Produced protocol
  //
  EFI_SMBIOS_PROTOCOL   Smbios;
  //
  // Updates to record list must be locked.
  //
  EFI_LOCK              DataLock;
  //
  // List of EFI_SMBIOS_ENTRY structures.
  //
  LIST_ENTRY            DataListHead;
  //
  // List of allocated SMBIOS handle.
  //
  LIST_ENTRY            AllocatedHandleListHead;
} SMBIOS_INSTANCE;

（1）Handle 用来安装 EFI_SMBIOS_PROTOCOL协议。
（2）Smbios是 EFI_SMBIOS_PROTOCOL协议的实现。
（3）DataListHead 是由多个SMBIOS表组成的链表。
（4）AllocatedHandleListHead 用来记录已经分配给 SMBIOS表的句柄（Handle）。
