一、聚甲醛（POM）的基本性能
聚甲醛是没有侧链的高熔点、高密度、结晶性、分子主链中含有—CH2 —O— 链节的线型聚合物，外观乳白色或淡黄色。它可分为两大类：一类是三聚甲醛与少量二氧戊环的共聚体，称为共聚甲醛；另一类是甲醛或三聚甲醛的均聚体，称为均聚甲醛。两种聚甲醛结构上虽有差异，但是共聚甲醛分子链中C—C键所 比例很小(3％～5％)，因此，两种聚甲醛的性能基本上还是相近的，它们具有类似的特性。
1. 聚甲醛的性能数据
聚甲醛具有良好的综合性能，如有很高的刚性和硬度，优良的抗疲劳性和耐磨性，较小的抗蠕变性和吸水性，化学稳定性和电气绝缘性也较好。缺点是密度较大，耐强酸性、耐候性和阻燃性较差。表1-1 列出了聚甲醛的性能数据。

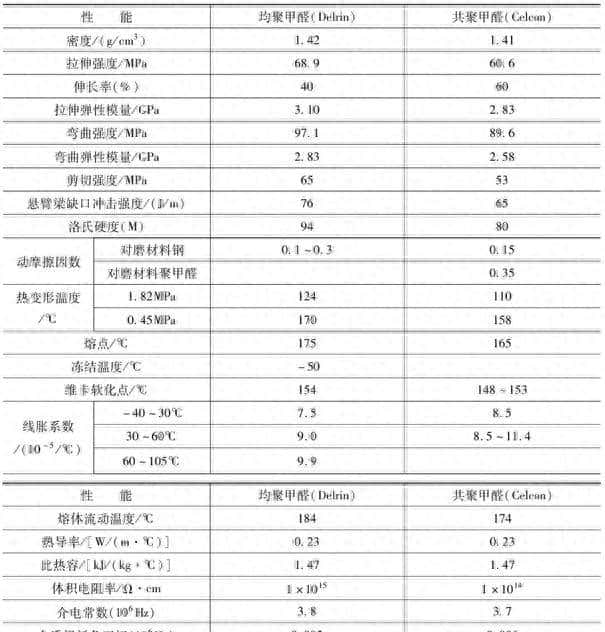

表1-1 聚甲醛的性能数据
2. 力学性能
聚甲醛是一种高结晶性的聚合物，具有较高的弹性模量，很高的硬度与刚度，具有较好的韧性，能耐多次重复冲击，在反复的冲击载荷下能保持较高的冲击强度，且强度值受温度变化的影响较小，可以在－40～100℃长期使用。
聚甲醛结晶度达70％以上，因而具有优异的抗疲劳性。聚甲醛是热塑性材料中抗疲劳性最为优越的品种，特别适用于受外力反复作用的齿轮类制品和持续 振动下的部件。
聚甲醛的抗蠕变性与聚酰胺等工程塑料类似，且其蠕变值随温度的变化较小，即使在较高的温度下抗蠕变性仍较好。在23℃、21MPa载荷下，经过3000h 蠕变值仅为2.3％。
聚甲醛键能大，分子的内聚能高，所以耐磨性好。聚甲醛的摩擦因数和磨损量均很小，而极限PV值又较大，所以适用于长期经受滑动摩擦的部位。而且其自润滑特性更为无油环境或容易发生早期断油的工作环境下摩擦副材料的选择，提供了独特的价值，聚甲醛作为摩擦副材料的一种较新的选择进入了各个领域。
3. 热学性能
聚甲醛具有较高的热变形温度，均聚甲醛为124℃，共聚甲醛为110℃。均聚甲醛的热变形温度高于共聚甲醛，但均聚甲醛的热稳定性比共聚甲醛低。一般聚甲醛的长期使用温度为100℃左右。聚甲醛的主要热性能数据如表1-1所示。聚甲醛在热水中会产生必定程度的湿热老化，它在热水中的使用寿命比在热空气中要低。
4. 电学性能
聚甲醛具有良好的电性能，介质损耗小，击穿电压高，绝缘电阻也不低，而 且介电常数受吸水率的影响不大，在频率为102～105Hz以及20～100℃温度范围内，聚甲醛的介电常数保持在3.1～3.9的水平。介质损耗角正切也有同样的情况：当吸水率从0.2％增至0.8％时，其介质损耗角正切值仅增加0.003左右。聚甲醛的电性能见表1-1。聚甲醛的高频电性能不是很好。随着温度的增高，介 质常数及介质损耗角正切急剧增大。因此，在高频电子工业，特别是超高频电子工业方面使用时应予以注意。
聚甲醛的击穿电压是比较高的，其对于电弧的耐漏电性能超级优越。对干燥 电弧及尘雾试验，不产生漏电痕迹及炭化。
5. 耐化学药品性能
聚甲醛树脂的耐化学药品性见表1-2。聚甲醛的基本结构决定了它没有常温溶剂。在树脂熔点以下或附近，也几乎找不到任何溶剂，仅有个别物质如全氟丙酮，能够形成极稀的溶液。因此，在所有工程塑料中聚甲醛耐有机溶剂和耐油性十分突出。特别是在高温条件下有相当好的耐侵蚀性，且尺寸和力学强度变化不大。
聚甲醛树脂对于稀酸有较好的抵抗性，但对于强酸，特别是硫酸、盐酸、硝 酸、亚硫酸、亚硝酸等，则会发生应力开裂。
由于经酯化封端的均聚甲醛遇碱会水解脱下酸端基，接着发生甲醛链的顺序脱落，所以共聚甲醛的耐碱性要明显优于均聚甲醛。一般均聚甲醛仅在pH值10 以下的碱溶液中使用是安全的。
工程塑料对水的吸收能力常能导致制品的尺寸变动，而聚甲醛由于水的吸收产生的尺寸变动是极小的，不会给实际应用带来问题。
表1-2 聚甲醛树脂的耐化学药品性
6. 聚甲醛的应用
聚甲醛在机械行业大量用于制造齿轮、滚轮、凸轮、轴承、弹簧、螺栓、螺母，以及各种泵体、壳体、叶轮等，聚甲醛制造的齿轮、联轴器作为通用的动力传递功能结构件得到普遍应用。改性聚甲醛用于制造轴套、齿轮、滑块等耐磨零件，对金属的磨耗小，减少了润滑油用量，增强了部件的使用寿命，因此可以广泛替代 铜、锌等金属生产轴承、齿轮、拉杆等。改性聚甲醛的摩擦因数很小，刚性很强，超级适合制造汽车用的汽车泵、化油器部件、输油管、动力阀、万向联轴器轴承、 曲柄、把手、仪表板、汽车窗升降机装置、电开关、安全带扣等。聚甲醛在电子电 器中用于制造各种电动工具的零部件，如电扳手外壳、开关手柄等，以及家用电器 中的零部件；在建筑领域用于制造窗框、盥洗盆、水箱、门窗滑轮等。
二、聚甲醛的成型加工
1. 加工特性
（1）流变性
POM在熔融状态下呈非牛顿型流体。温度对POM的熔体黏度影 响不大，所以要增加POM的流动性不是提高机筒温度，而是增大注射压力，改善 模具结构，提高模具温度等。剪切速率对POM熔体黏度的影响较大。对于挤出和吹塑加工，共聚厂商提供三元共聚的树脂，其流变行为因必定数量交联点的存在而有所改变，使高低剪切速率下黏度差异加大，便于吹塑和挤出工艺的实施。
（2）结晶性
POM的结晶度一般为75％～85％。由熔融无定形体变为结晶形体，体积收缩较大，约1％。因此，注射时必须有足够的保压时间，以补偿固化的体积变化。否则，收缩率就相当大。这种保压当浇口处固化后就变得没有意义。因此，最短保压时间对一般制品，可以用浇口封闭时间的测定来决定：通过不同保压时间所得制品的称重，可以确定浇口封闭时间 （即增加保压时间不再能使制品质量继续增加的初始时间），这就可作为最小保压时间。
（3）热稳定性
聚甲醛的热稳定性较差。在成型过程中，当物料超过正常温度的上限，或在允许温度下停留时间较长，往往会引起热分解，逸出强烈刺激眼膜的甲醛气体，轻则引起物料变色，产品有气泡，重则引起爆炸。因此，必须严格控制成型温度和停留时间，在保证物料流动性的前提下，加工温度要尽量低，受热时间要尽量短。
（4）吸湿性
聚甲醛的吸湿性不大，一般为0.2％～0.25％，制品成型后的尺寸稳定性好。
（5）收缩率
聚甲醛收缩率较大，一般为1.5％～3.5％。对于注射成型的聚甲醛制品，影响成型收缩率的主要因素有制品厚度、浇口尺寸、注射压力、模具温度及螺杆推进速度等。在一般情况下，成型收缩率与壁厚成正比，与浇口面积成反比。增大螺杆推进速度，将减小成型收缩率。提高注射压力和模具温度， 也将有利于减小成型收缩率。
（6）其他
聚甲醛的熔融温度范围较窄，具有明显的熔点。当成型温度低于熔点时，即使长时间加热也不会熔融；而一旦温度达到熔点，便会立即发生相变，从固态变为熔融状态。因此，聚甲醛在成型时应选用突变压缩型螺杆。由于其凝固速度极快，加上其固体表面硬度和刚性均很高，收缩大，摩擦因数小，故制品可以快速脱模。
2. 注射成型技术
（1）注射成型机
聚甲醛一般采用螺杆式注射成型机，制品的注射量不应超过成型机最大注射量的75％。一般选用带有标准型螺杆头的单头、全螺纹、 突变压缩型螺杆最为理想。螺杆长径比为18左右，压缩比为2～3，计量段长度为（4～5）D。表2-1列出了聚甲醛用螺杆的主要尺寸。为了防止机筒内部产生 过量的摩擦热，螺杆转速不宜过高，一般为50～60r／min，并且应尽量减小背压， 一般控制在0.6MPa左右。
表2-1 聚甲醛用螺杆的主要尺寸
注射机所用喷嘴的孔径不可太小，以免物料与模具接触时发生固化堵塞通道。宜选用流动阻力小，剪切作用较小 的喷嘴。采用逆向倒锥角的直通型喷嘴 能防止产生流延现象，并能减少制品的 变形。为了便于控制喷嘴温度，应在喷 嘴上安装100～150W的电热圈，并用调 压变压器单独控制其温度。喷嘴最小孔 径应根据聚甲醛注射制品质量来定，如 图2-1所示。
图2-1 聚甲醛注射制品质量 与喷嘴最小孔径的关系
（2）注射成型工艺
1）预干燥
聚甲醛的吸湿性很低，而且对成型的影响很小，因此，一般情 况下不需要干燥即可加工。但是如果采用浸水冷却的粒料，或者树脂包装不好，又储存在阴暗潮湿的仓库里，或者为了成型精密零件或大面积薄壁制件，树脂就要预先干燥，以改善制件表面光泽，还可以减少制件的白芯和气泡，提高其力学性能。
2）注射温度
共聚甲醛熔点在165℃左右，均聚甲醛熔点在175℃左右，因此，注射机机筒温度必须高于此温度。但温度过高又会导致物料变色分解，因此，共聚物的注射温度一般为170～190℃，均聚物的注射温度一般为180～ 200℃。先从温度下限开始试验。如制品有缺陷，改变其他工艺条件（如注射压 力）。一般采用柱塞式注射机时温度比采用螺杆式注射机要稍高些。
3）注射压力
注射压力的选择要视物料的流动性、浇口流道的尺寸、制品的厚度及流程、模具温度及注射机类型而定，可在40～130MPa的范围内进行选择。一般来说，采用柱塞式注射机或加工薄壁制品时，注射压力要高些；采用螺杆式注射机或加工厚壁制品时，注射压力要低些。物料的熔体流动速率小，浇口流道尺寸小，模具温度低，流程阻力大的情况下，注射压力应选得大些。
4）注射速度
注射速度的选择要视制品的厚度而定。对薄壁制品，为了避免熔体过早冷却产生制品缺陷，采取快速注射的办法 （40～80cm3/s）；对厚壁制品，采用快速注射会引起制品内部混入气泡或制品外观难看，一般选用慢速注射（20～40cm3/s）。
5）模具温度
模具温度对制品质量有决定性的影响。一般模具温度不低于 75℃，对于大面积厚壁制品，可高达120℃。模具温度应尽量均匀一致，以免制品翘曲。由于聚甲醛的凝固速度较快，制品硬度和刚性较大，收缩率也大，且摩擦因数小，故高温下脱模不困难，不必延长冷却时间。
6）成型周期
注射时，一般薄壁制品用高压，厚壁制品不用高压，高压时间不超过5s。保压时间随制品厚度而加长，有时可达5min。
7）成型收缩率
制品厚度、浇口尺寸、注射压力、模具温度、材料温度、 注射时间、退火温度及时间等对成型收缩率皆有影响。制品厚度在2mm以下时，成型收缩率随制品厚度的增加而减小，超过2mm时，则随制品厚度的增大而增 大。
8）成品退火
由于制品内外冷却速度不同，或带金属嵌件的制品，塑料和金属的膨胀系数不同，使制品内部存在残余应力，在高温使用时产生变形，受力下易产生开裂。为了减小此应力须对制品进行后处理。处理的时间和温度应视制 品的厚度而定。一般壁厚在6mm以下的制品，处理温度为100℃，时间为0.25～1h；壁厚在6mm以上的制品，温度为120～130℃，时间为4～6h。
表2-2列出了共聚甲醛注射成型工艺条件，可供参考。

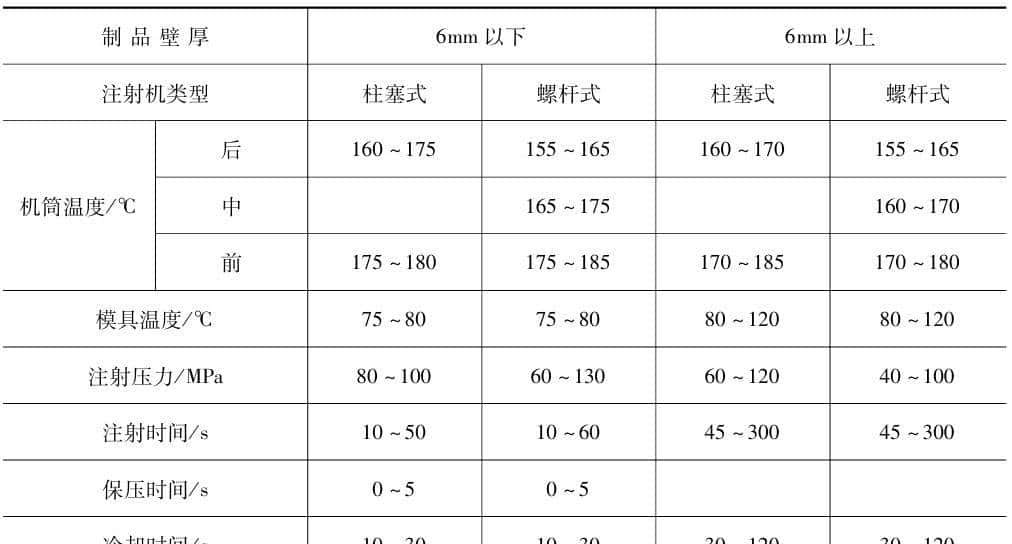

表2-2 共聚甲醛注射成型工艺条件
3. 挤出成型
聚甲醛的挤出成型时采用等螺距、直径一样的计量螺杆，长径比为20～24， 计量部分约为螺杆全长的1／4，压缩比以3～4为宜。与熔融料接触的口模等部 分要避免使用铜或其他导致热分解的合金材料。对不同品种螺杆的结构也应略做改变，如挤出速度慢或高黏度聚甲醛物料，宜采用深槽螺杆；挤出速度快或中黏 度聚甲醛物料，宜采用浅槽螺杆。表2-3列出了聚甲醛挤出成型的工艺条件。
表2-3 聚甲醛挤出成型的工艺条件
三、聚甲醛主要商品的性能
表3-1 列出了吉林石井沟联合化工厂的共聚甲醛树脂的性能。表3-2 列出 了日本三菱瓦斯化学公司Lupital POM的性能。表3-3 列出了美国杜邦公司Del rinPOM的性能。表3-4 列出了德国巴斯夫公司UltraformPOM的性能。

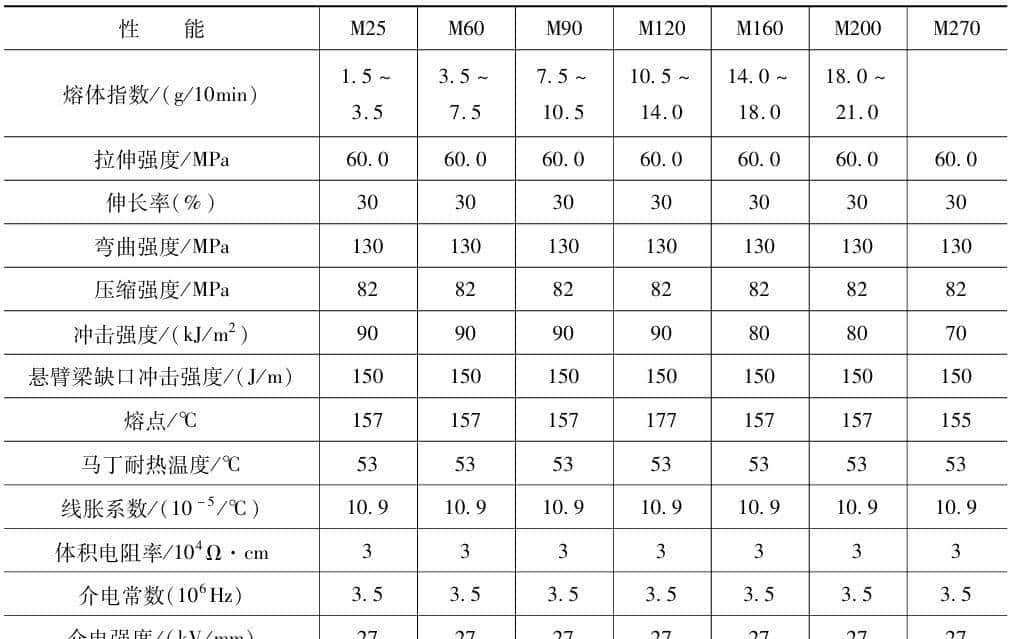

表3-1 吉林石井沟联合化工厂的共聚甲醛树脂的性能

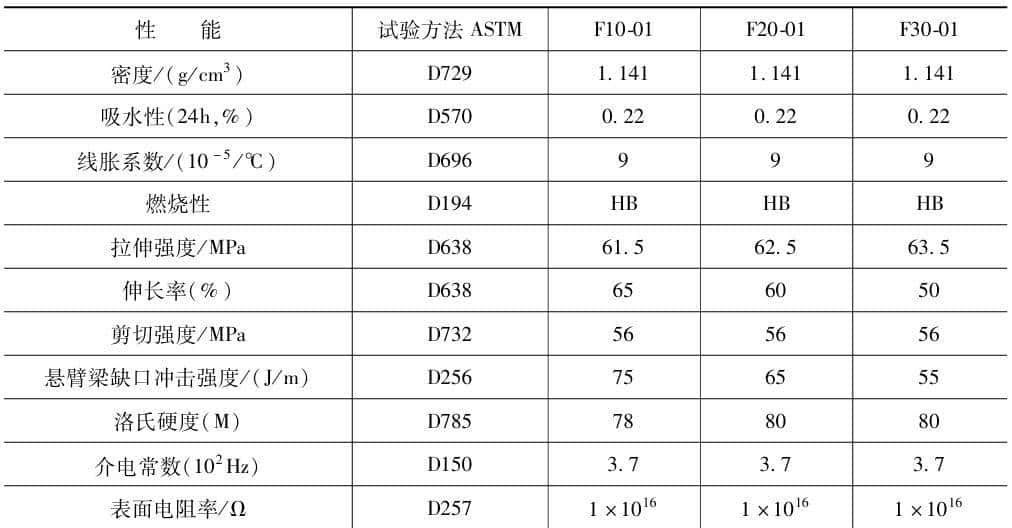

表3-2 日本三菱瓦斯化学公司LupitalPOM的性能

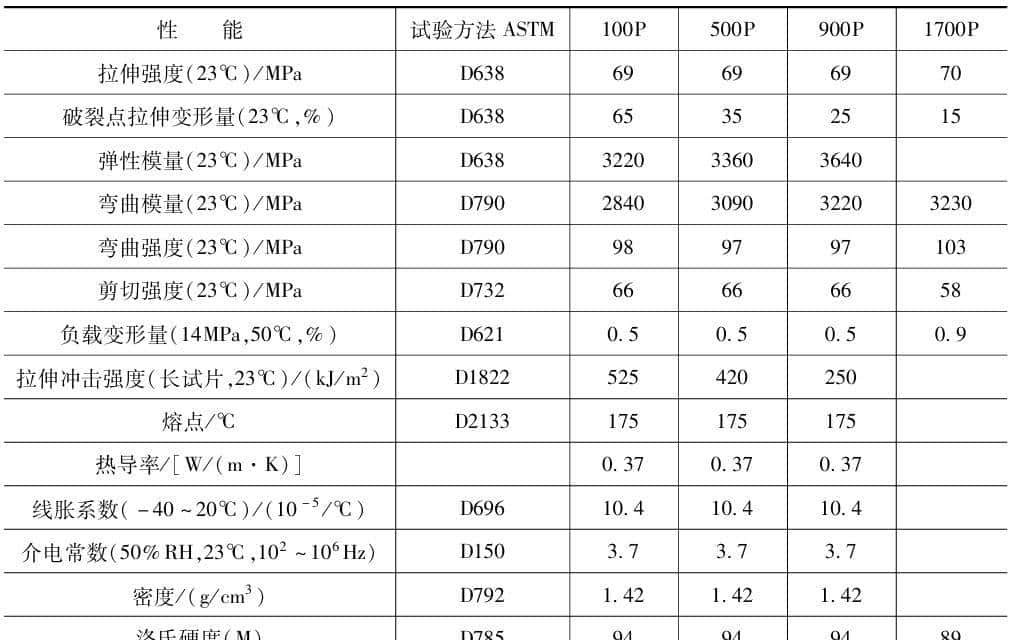

表3-3 美国杜邦公司DelrinPOM的性能
表3-4 德国巴斯夫公司UltraformPOM的性能
说明：本文转载自微信公众号: 先进功能材料。
© 版权声明
文章版权归作者所有，未经允许请勿转载。
相关文章
暂无评论...
