YH-AS608指纹识别模块介绍

前言

自小刺头深草里，而今渐觉出蓬蒿。
时人不识凌云木，直待凌云始道高。————杜荀鹤《小松》

一、`YH-AS608`简介

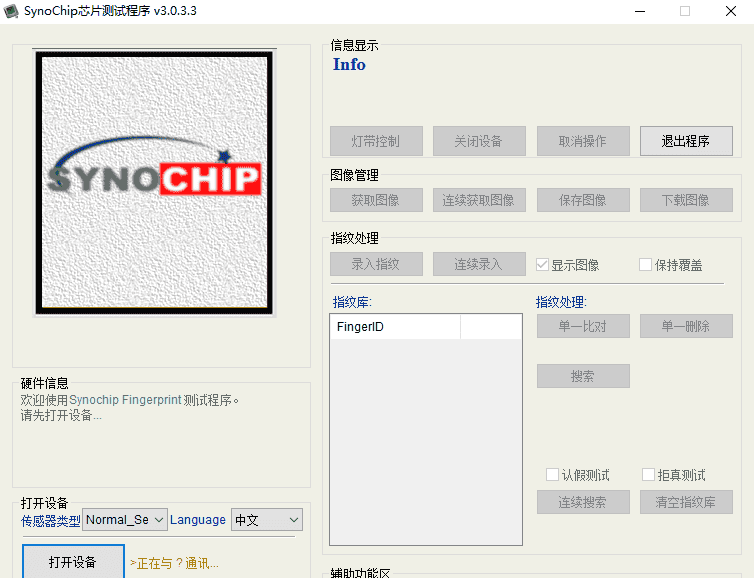

YH-AS608 是野火设计的高性能光学指纹识别模块。它采用了杭州晟元芯片技术有限公司( Synochip ) AS60x 高性能指纹识别芯片，芯片内置 DSP 运算单元并集成了先进的指纹识别算法，具有较高识别精度。模块内部内置了手指探测电路，用户可读取状态引脚( TouchOut )判断有无手指按下。另外模块是通过串口通信向单片机系统和电脑输出指纹识别信息的，使用简单方便。

工作原理：

指纹特征
指纹算法从获取的指纹图像中提取的特征，代表了指纹信息，指纹的存储、比对和搜索等都是通过操作指纹特征来完成的。指纹处理
指纹登录过程 ：指纹登录时，对每一枚指纹录入 2 次，将 2 次录入的图像进行处理，合成模板存储于模块中。指纹匹配过程：（有指纹比对（1:1）和指纹搜索（1:N）两种方式），指纹匹配时，通过指纹传感器，录入要验证的指纹图像并进行处理，然后与模块中的指纹模板进行匹配比较（若与模块中指定的一个模块进行匹配，称为指纹比对方式，即 1:1 方式；若与多个模板进行匹配，称为指纹搜索方式，即 1:N 方式）。最后模块给出匹配结果（通过或失效）。

特点：

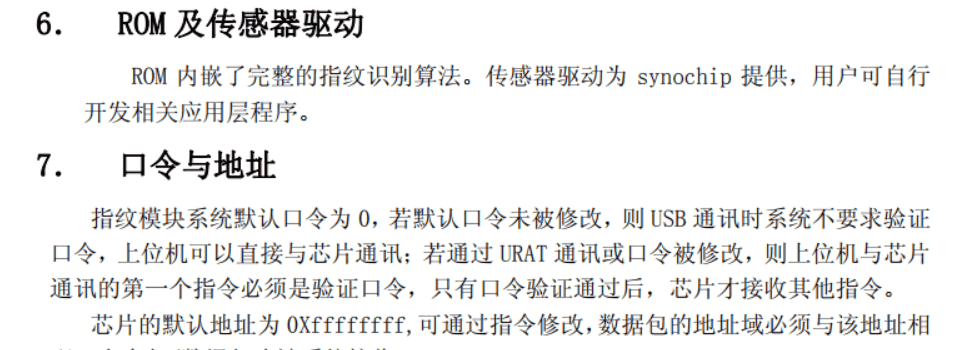

AS608 指纹模块集成了光路和指纹处理部分的一体化指纹处理模块，模块使用 USB 或 UART 接口通信，用户无需研究复杂的图像及指纹识别算法，只需要通过简单的串口，USB 按照通信协议便可以控制模块。具有体积小、功耗低、接口简单的特点，可靠性高、识别速度快、干湿手指适应性好，指纹搜索速度快。

用处：

各种考勤机保险箱柜指纹门禁系统

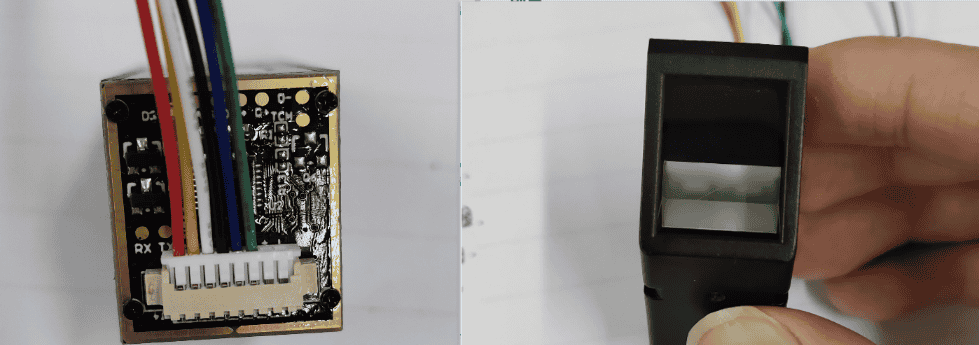

外观：

YH-AS608指纹识别模块介绍

引脚描述：

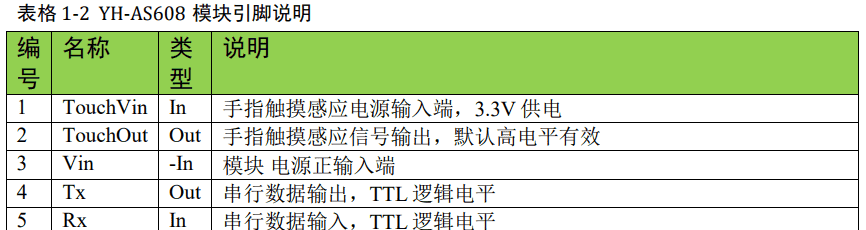

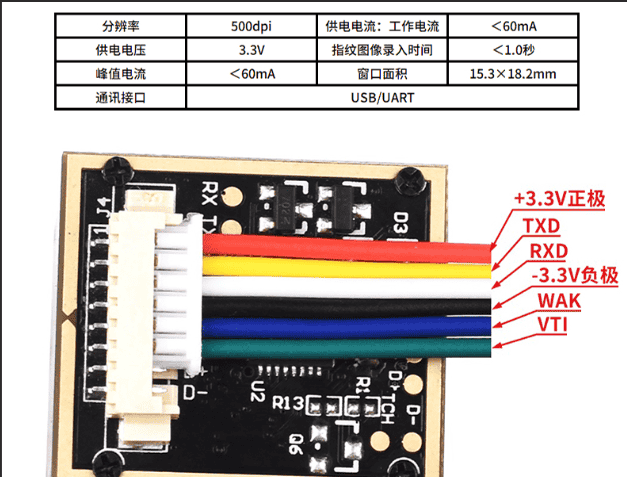

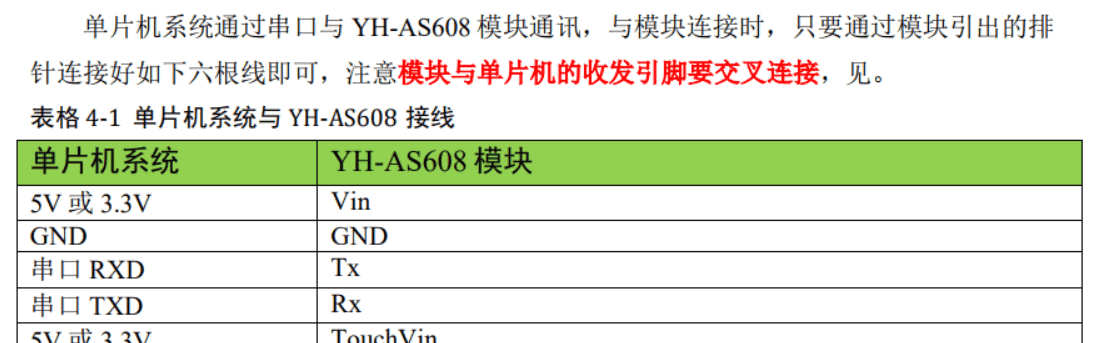

TouchVin：输入，手指触摸感应电源输入端，模块电源正输入端，3.3V供电。TouchOut：输出，手指触摸感应信号输出，默认高电平有效Vin：输入，模块电源正输入端Tx：输出，串行数据输出，TTL逻辑电平Rx：输入，串行数据输入，TTL逻辑电平GND：信号地，与GND连接U+：USB D+U-：USB D-
YH-AS608指纹识别模块介绍

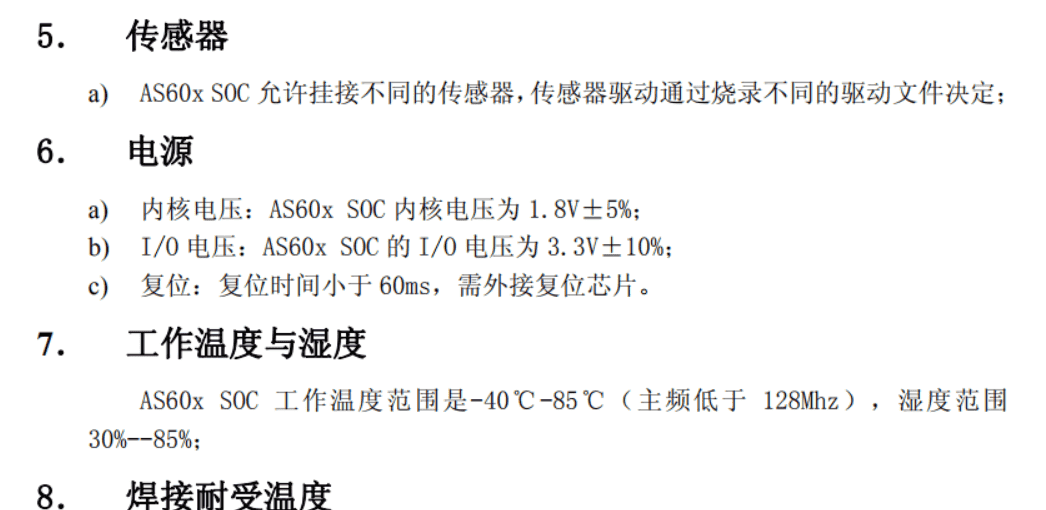

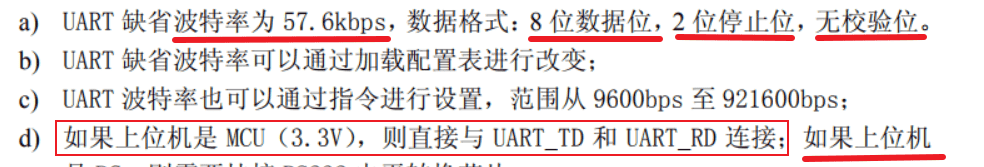

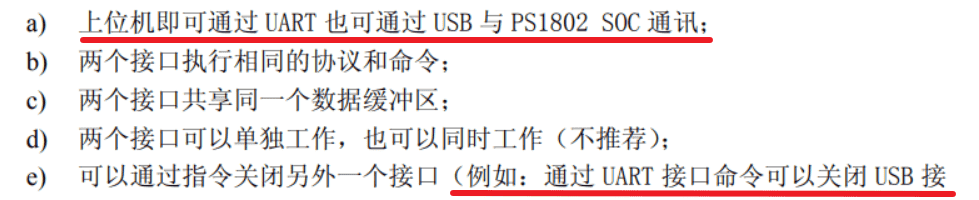

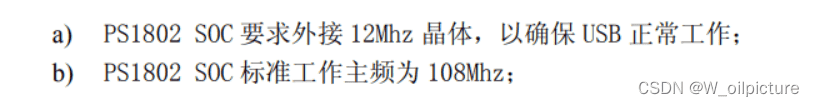

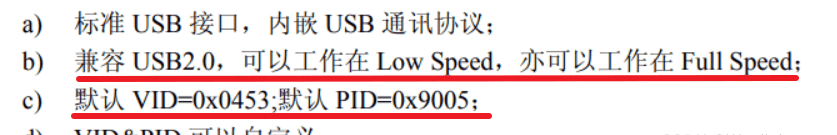

模块资源：

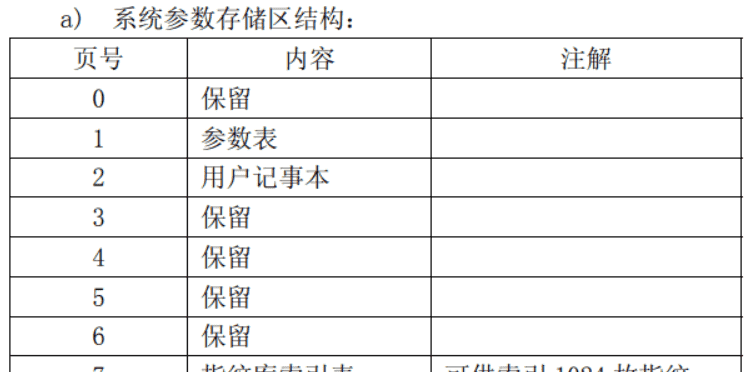

系统参数存储区结构：

缓冲区与指纹库

在指纹模块内部内置了 DSP 运算模块和 FLASH 存储区。特别的，芯片内设有一个 72K 字节的图像缓冲区与二个 512bytes （256字）大小的特征文件缓冲区，名字分别称为：ImageBuffer，CharBuffer1 和 CharBuffer2。用户可以通过指令读写任意一个缓冲区。CharBuffer1 或 CharBuffer2 既可以用于存放普通特征文件也可以用于存放模板特征文件。通过 UART 口上传或下载图像时为了加快速度，只用到像素字节的高 4 位，即将两个像素合成一个字节传送。通过 USB 口则是整 8 位像素。指纹库容量根据挂接的 FLASH 容量不同而改变，系统会自动判别。指纹模板按照序号存放，序号定义为：0—（N-1）（N 为指纹库容量，这里 N = 300）。用户只能根据序号访问指纹库内容。

用户记事本

系统在 FLASH 中开辟了一个 512（16 * 32） 字节的存储区域作为用户记事本，该记事本逻辑上被分成 16 页，每页 32 字节。上位机可以通过 PS_WriteNotepad 指令和 PS_ReadNotepad 指令访问任意一页。注意写记事本某一页的时候，该页 32 字节的内容被整体写入，原来的内容被覆盖。
