POWER SI仿真流程

一、打开软件Power SI

二、加载PCB，可以直接使用brd文件，不用再进行格式转换
三、check Stackup，与原来的PCB叠层对照一遍，检查数据加载后有没有出错。
四、select Nets，加载brd文件后，可能所有的网络都处于使用状态，先在右侧net manager下面右键disable all nets，再使能需要仿真的电源网络（如果要仿真的网络没有归属到电源网络，在其上右键，选classfy as power ground nets）

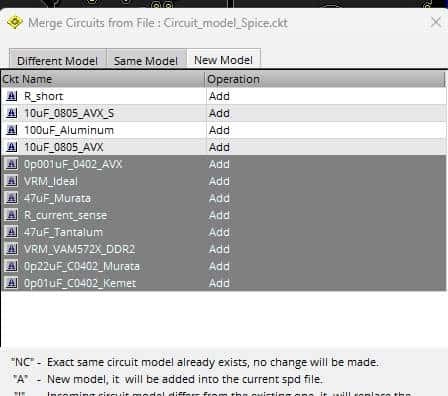

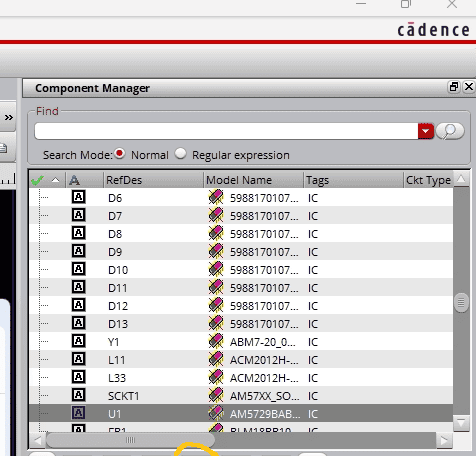

五、添加电容模型，Assign capacitor models，这里添加模型的方法是使用https://editor.csdn.net/md/?articleId=154530502仿真模型文件的方式添加，在右侧栏component manager页面，load这个仿真模型文件

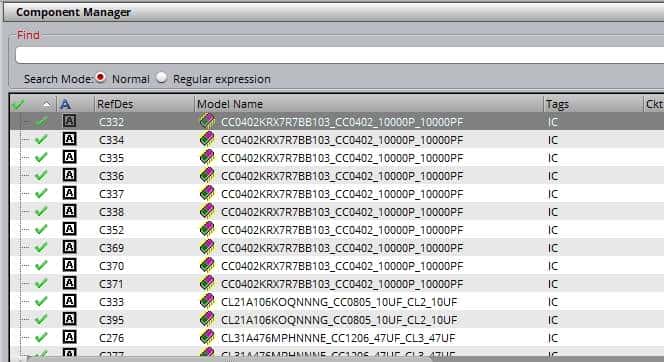

OK完成添加，之后将仿真的网络中涉及到的元器件都修改成添加的模型中想用的。
方法就是点model name栏的E，出现下拉列表

其中R641，没有自动使能，鼠标左键选中之后，右键选择enable selected components，如果还是不行，点下面的edit按键

把Definition的内容加个空格再删除，然后保存，应该就可以的。

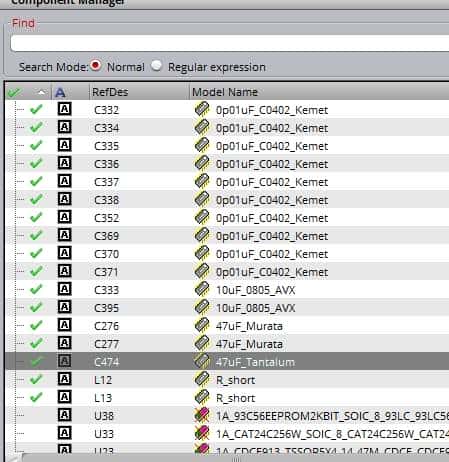

检查一下，涉及到的元器件前面是否都有绿色对勾，处于使能状态。
六、检查仿真选项，tools-options-edit options

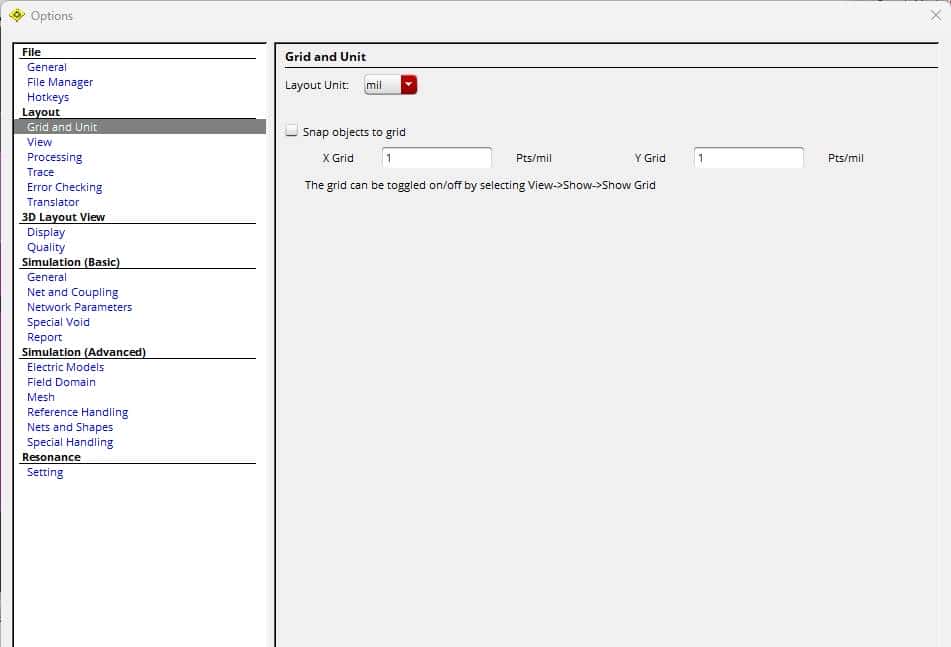

这里面所使用的单位的设置在Grid and Unit里面

这里改成mil
Special void里面，是指什么尺寸以下的空洞被排除在仿真之外，就是仿真的时候不考虑，默认值比较大，一般改成最小的过孔的孔径尺寸。

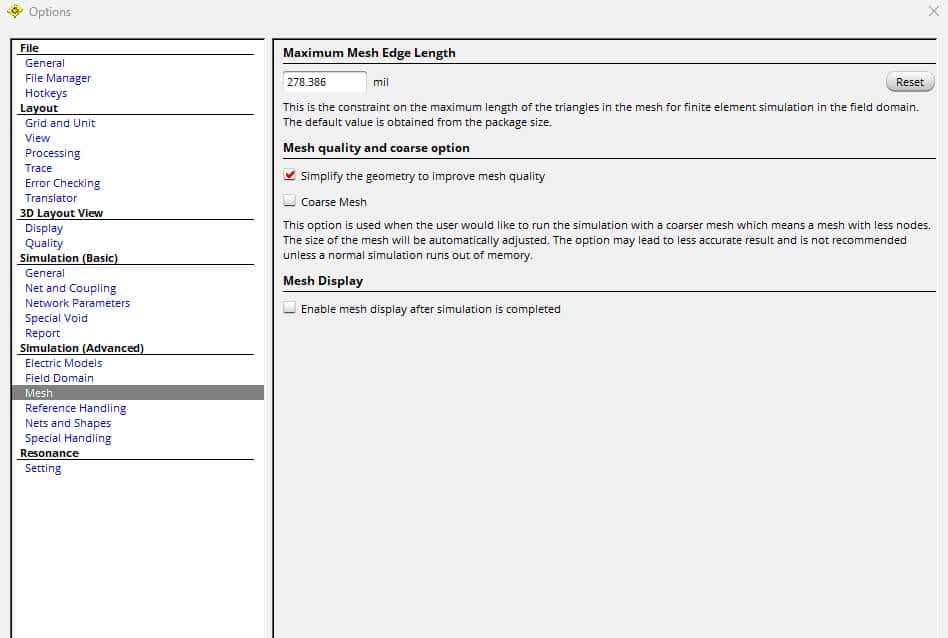

还有就是Mesh选项，这个是有限元分析中的网格划分的最大尺寸等选项，影响计算精度和计算量，这里设置为1mm，就是39mil。

其它选项不太重要。
七、设置端口 setup – Port

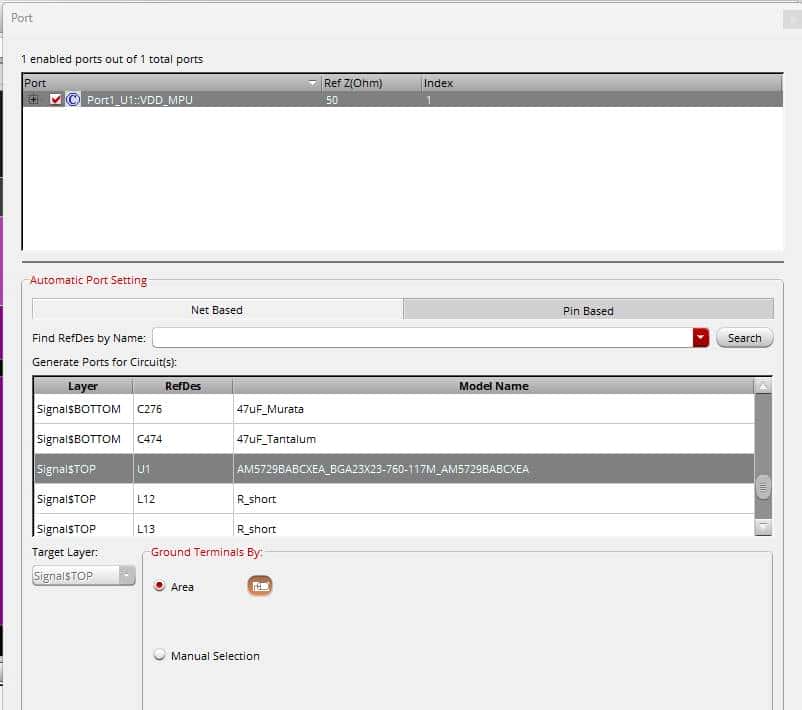

选中U1，点Generate Ports

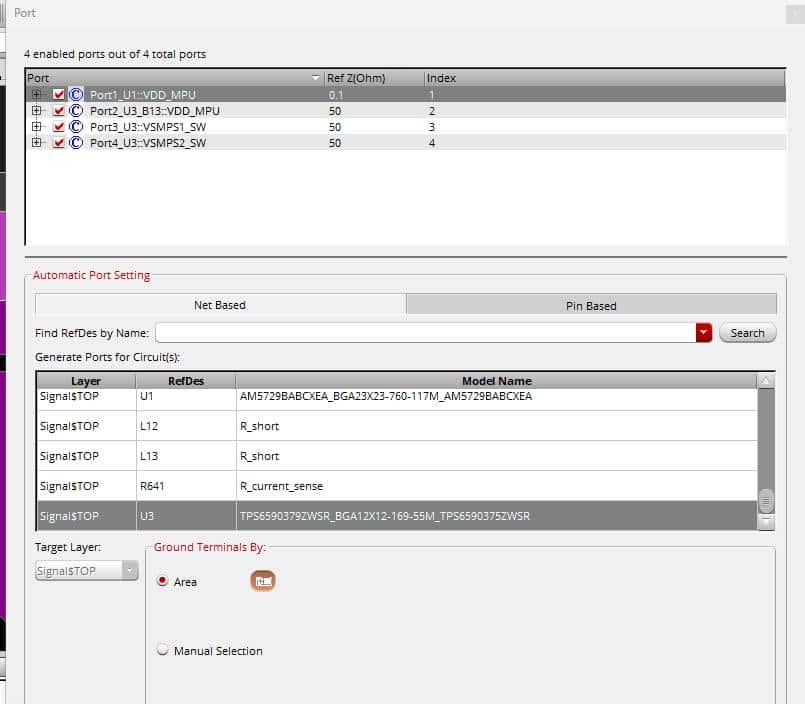

再选中U3，点Generate Port
端口阻抗改为0.1

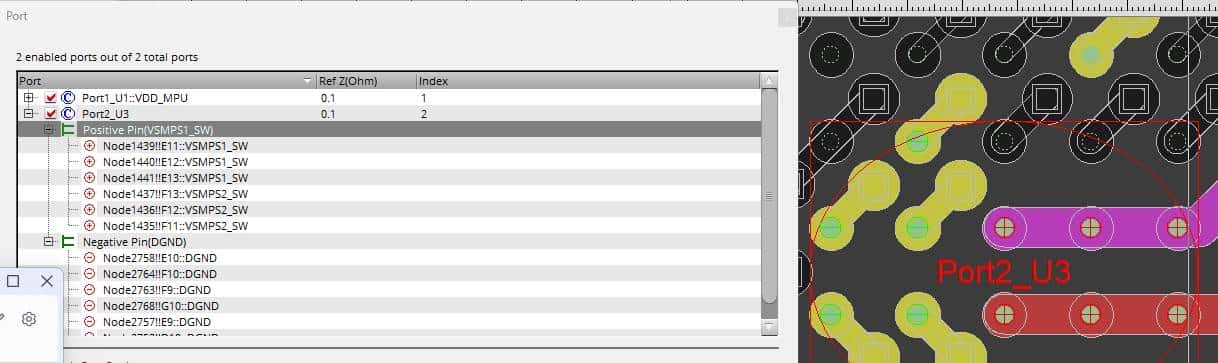

其中，电源芯片处的端口2需要手动处理一下，只保留电源输出的引脚和相应的地引脚，处理方法就是手工点需要的节点，右键hook到正极或负极。

处理完成之后如下，包含正负各6个引脚，同时端口2的阻抗也设置为0.1.

八、设置仿真频率，根据项目实际情况设置

至此，所有设置项全部完成。
九、Start Simulation开始仿真
仿真完成，切换到Z参数查看阻抗，波形上右键，show x y in log scale

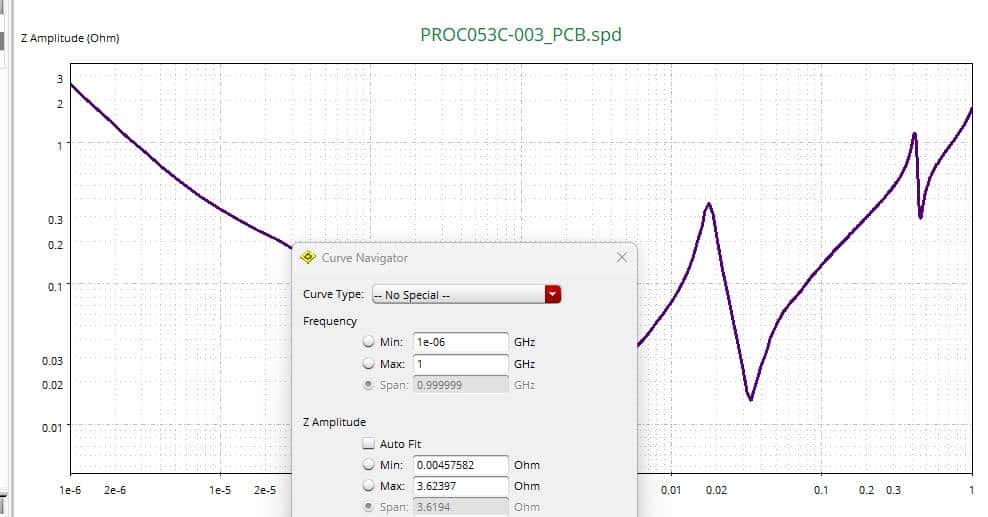

如果显示的波形占的位置比较偏，可以双击表的边栏改显示范围

y方向可以选中Auto fit 自适应

创建Mask文件，后缀s1p，内容如下（S参数文件的固定格式，频率、Z表示Z参数-阻抗、RI表示是实部虚部的方式、参考阻抗）

MHz Z RI R 1

0.100 0.057 0
20.00 0.057 0
20表示频率 0.057是实部 0是虚部
在左侧空白区域右键-load，选择这个文件

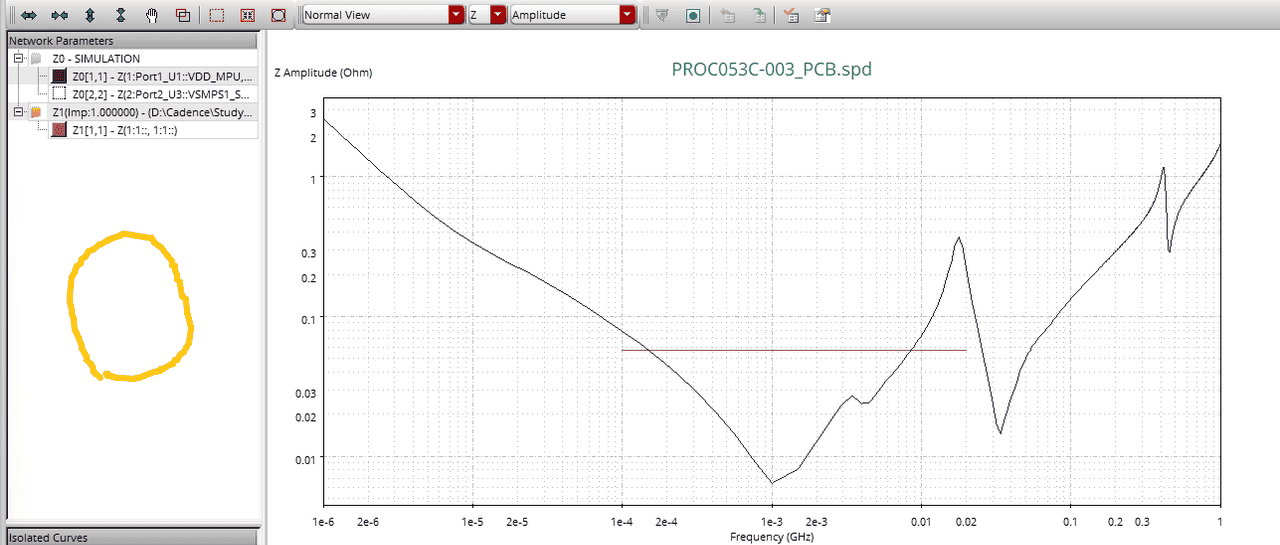

这是开路阻抗的曲线，可以看到并不能满足设计要求。

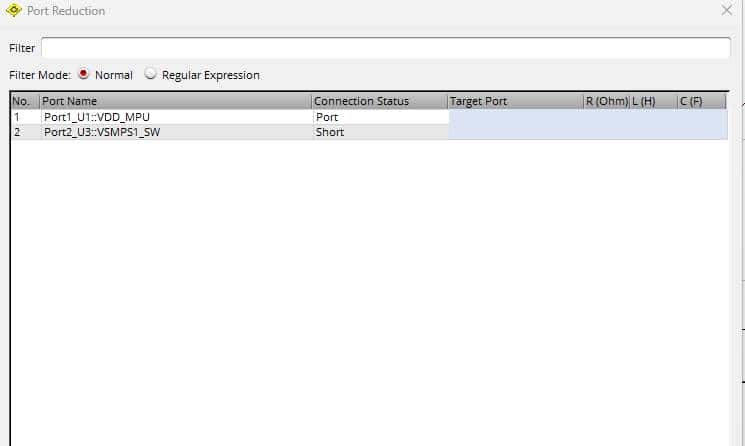

短路阻抗的查看方法，左侧Z0-Simulation上右键，选中Matrix operations-reduction，把port2修改为short短路

双击曲线，可以修改属性，如颜色、粗细等等。
