华为交换机配置链路聚合(手工模式和lacp模式)

2022年11月6日学习笔记

链路聚合（Eth-Trunk），是将多个物理接口捆绑为一个逻辑接口，实现增加链路带宽、提高可靠性、提供负载分担的目的。

链路聚合两种模式：手工负载分担模式（默认模式，默认负载均衡方式src-dst-ip），LACP模式（推荐）。

链路聚合技术三大优势：①增加带宽，②提高可靠性，③负载分担

eNSP模式实验

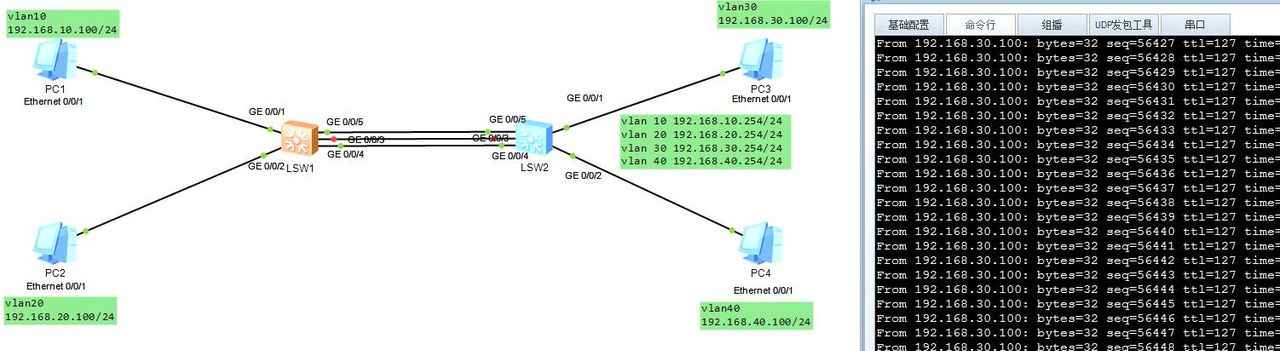

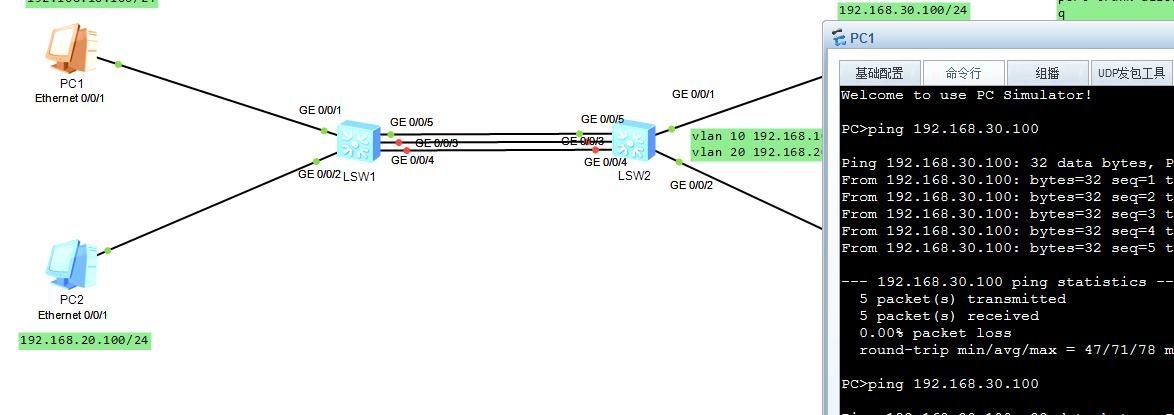

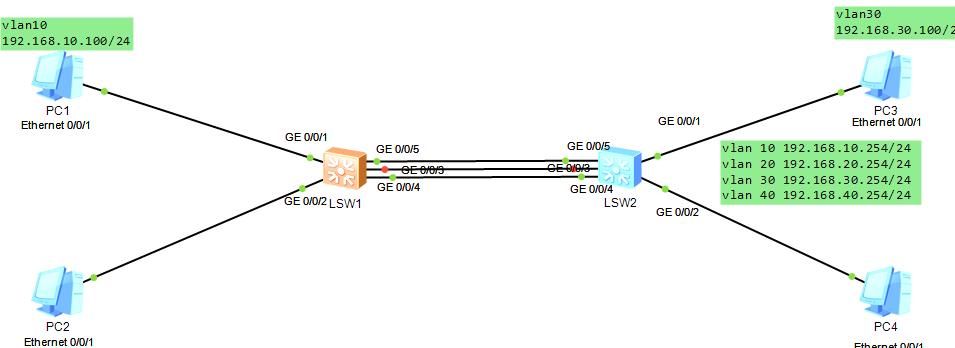

模式实验说明：pc1-pc4分别属于四个不同的vlan10、vlan20、vlan30、vlan40，LSW2是网关服务器，配置了网关地址，LSW1交换机和LSW2交换机之间通过链路聚合连接，LSW1交换机是主设备，两台交换机Eth-Trunk配置lacp模式，从而实现不同vlan间pc互访。

LSW1配置：

sys
sys SW1
vlan batch 10 20 30 40
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
interface Eth-Trunk 1
mode lacp-static
trunkport GigabitEthernet 0/0/3 to 0/0/5
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
q

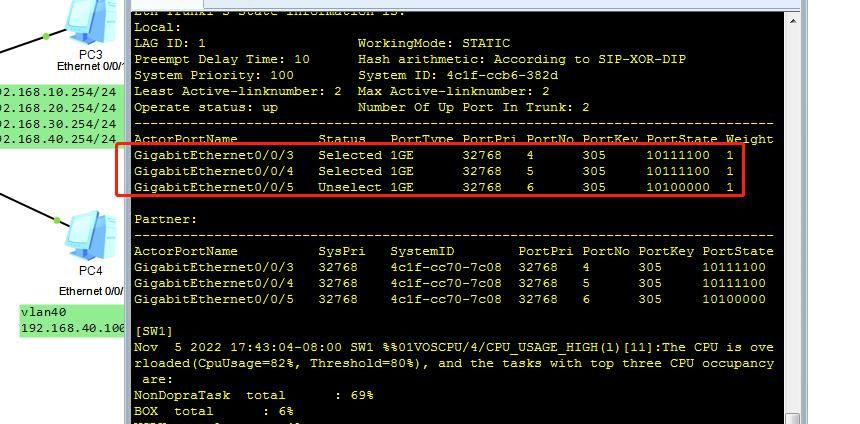

lacp priority 100
interface Eth-Trunk 1
max active-linknumber 2
least active-linknumber 2
lacp preempt enable
lacp preempt delay 10
q

LSW2配置：

sys
sys SW2
vlan batch 10 20 30 40
int g0/0/1
port link-type access
port default vlan 30
int g0/0/2
port link-type access
port default vlan 40
int vlanif 10
ip add 192.168.10.254 24
q
int vlanif 20
ip add 192.168.20.254 24
q
int vlanif 30
ip add 192.168.30.254 24
q
int vlanif 40
ip add 192.168.40.254 24
q
interface Eth-Trunk 1
mode lacp-static
trunkport GigabitEthernet 0/0/3 to 0/0/5
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
q
interface Eth-Trunk 1
max active-linknumber 2
least active-linknumber 2
lacp preempt enable
lacp preempt delay 10
q
