【图文消防验收】消防给水及消火栓系统常见问题解析及防治指南 二
民用建筑工程消防验收常见问题解析及防治指南之
消防给水及消火栓系统(二)
《民用建筑通用规范》(GB 55031-2022)、《消防设施通用规范》(GB55036-2023)已于 2023 年 3 月 1 日起施行,本指南针对现行规范与即将施行新规范中涉及的部分条款不一致之处,进行了注解。
|
问题 |
试验消火栓安装不符合要求。 |
专业 |
|
2.1-17 |
给排水 |
|
|
问题描述及缘由分析 |
||
|
1. 问题描述 1)试验消火栓箱内缺少压力表、水带、水枪和消火栓按钮等配件;【图示1】【图示2】 2)试验消火栓安装不规范。
2. 缘由分析 1)设计图纸未作明确说明; 2)施工单位未按设计图纸和规范要求配备和施工。 |
||
|
规范要求及正确做法 |
||
|

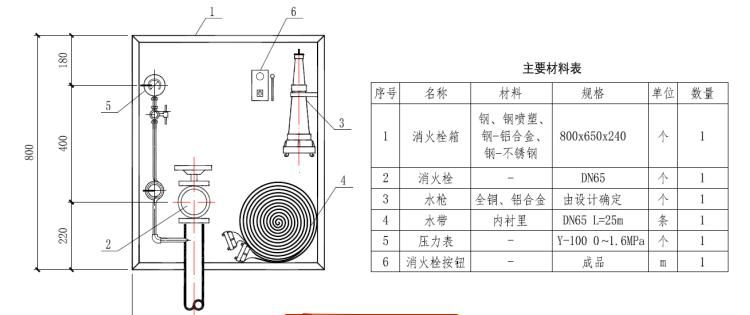

1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 7.4.9 条。【图示 3】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
1.设计单位需在设计图纸上提供具体要求; 2.施工单位严格按照设计图纸和规范要求配备和施工。 |
||
|
问题 |
室内消火栓减压装置不符合要求。 |
专业 |
|
2.1-18 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

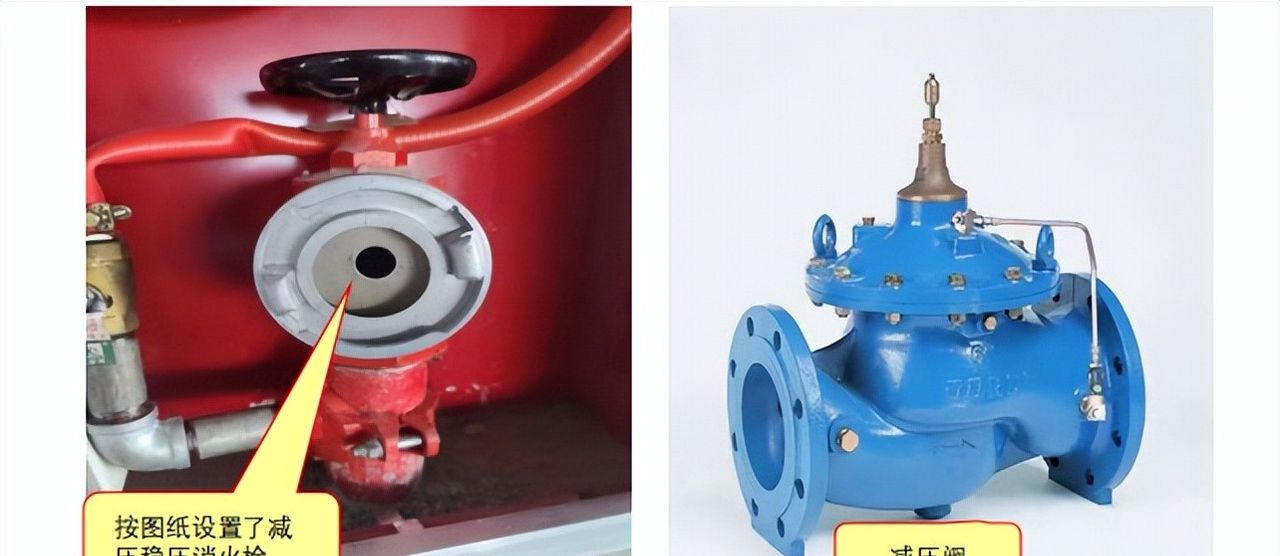

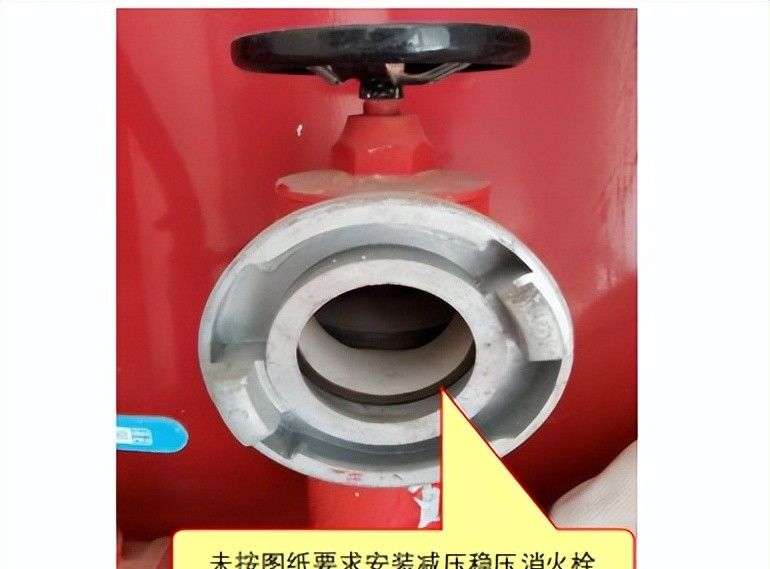

1. 问题描述 1)现场未按设计要求安装减压孔板、节流阀、减压阀、减压稳压消火栓等减压装置;【图示1】 2)安装的减压孔板、节流阀、减压阀、减压稳压消火栓等减压装置选型错误,造成减压值过大(栓口动压和消防水枪充实水柱低于设计要求)或减压值过小等; 3)减压装置的安装位置不符合设计要求。
2. 缘由分析 1)消火栓未按设计要求安装减压孔板,或减压孔板孔径不符合设计要求,造成栓口动压减压不当;若减压值过大,会造成栓口动压和消防水枪充实水柱低于设计要求;当减压值过小,会造成栓口动压过大(超过0.5MPa),导致消防救援队员难以掌控水枪; 2)采用减压稳压型室内消火栓进行减压时,设计资料未明确具体选型要求,或供货单位未按产品技术标准要求选型,造成减压值过小,栓口动压过大(超过0.5MPa), 消防救援人员难以掌控水枪。 |
||
|
规范要求及正确做法 |
||
|

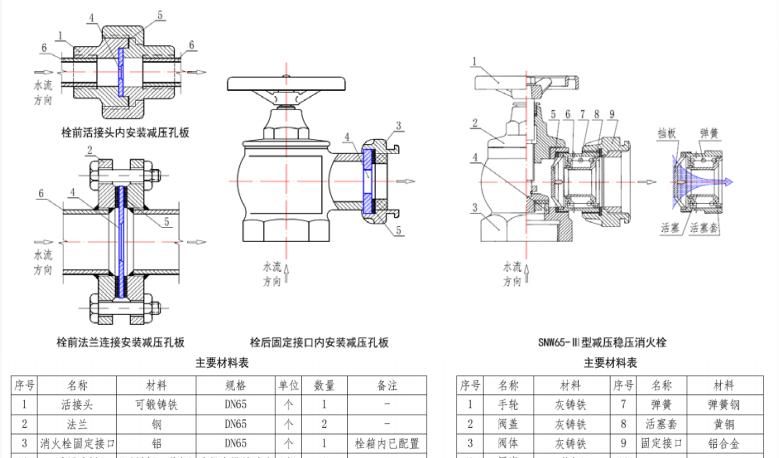

1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 7.4.12 条第 1、2 款。【图示 2】【图示 3】【图示 4】 ☆《室内消火栓》(GB 3445-2018)第 5.13.2 条。【图示 5】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
室内消火栓安装前应根据设计要求仔细核对每一处消火栓所采取的减压措施。当采用减压孔板进行减压时,应根据设计孔径定制减压孔板,并做好孔径标识,以免错装。当采用减压稳压消火栓进行减压时,设计单位应根据各消火栓入口压力计算值,确定减压稳压消火栓的类别,并明确标注在设计图中;施工单位安装前应核对每一处减压稳压消火栓的类别,以免错装。 |
||
|
问题 |
消防架空管道管材选型不符合要求。 |
专业 |
|
2.1-19 |
给排水 |
|
|
问题描述及缘由分析 |
||
|
1. 问题描述 消防架空管道及配件的选型不符合规范要求。 2. 缘由分析 施工单位未按图纸技术要求采购和施工,建设单位、监理单位对进场材料把关不严。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 8.2.1 条、第 8.2.8 条、第 8.2.9 条。【图示】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
1.消防给水系统中采用的设备、器材、管材管件、阀门和配件等系统组件的产品工作压力等级,应大于消防给水系统的系统工作压力,且应保证系统在可能最大运行压力时安全可靠; 2.架空管道当系统工作压力小于等于 1.20MPa 时,可采用热浸锌镀锌钢管;当系统工作压力大于 1.20MPa 时,应采用热浸镀锌加厚钢管或热浸镀锌无缝钢管;当系统工作压力大于 1.60MPa 时,应采用热浸镀锌无缝钢管; 3.架空管道的连接宜采用沟槽连接件(卡箍)、螺纹、法兰、卡压等方式,不宜采用焊接连接。当管径小于或等于 DN50 时,应采用螺纹和卡压连接,当管径大于 DN50 时,应采用沟槽连接件连接、法兰连接,当安装空间较小时应采用沟槽连接件连接。 |
||
|
问题 |
室内消火栓箱安装不符合要求。 |
专业 |
|
2.1-20 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

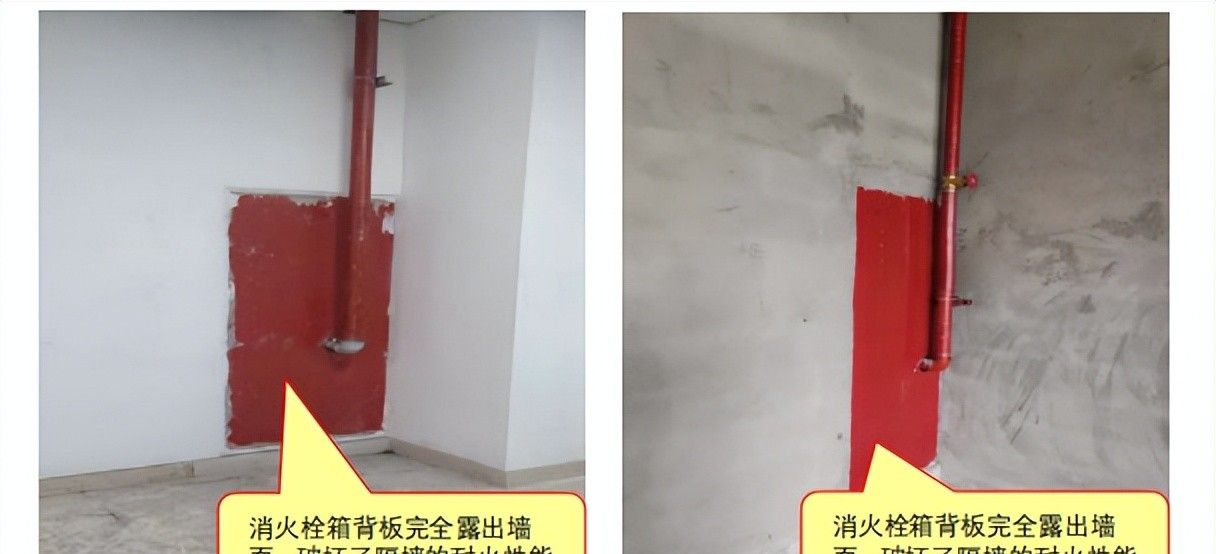

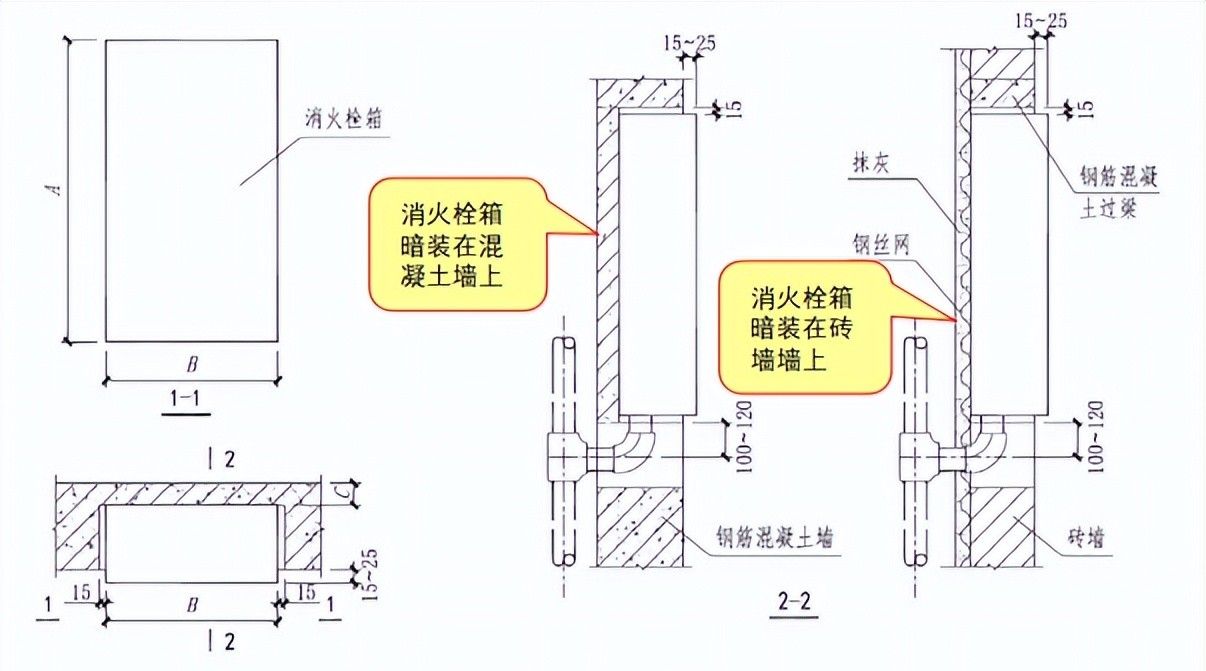

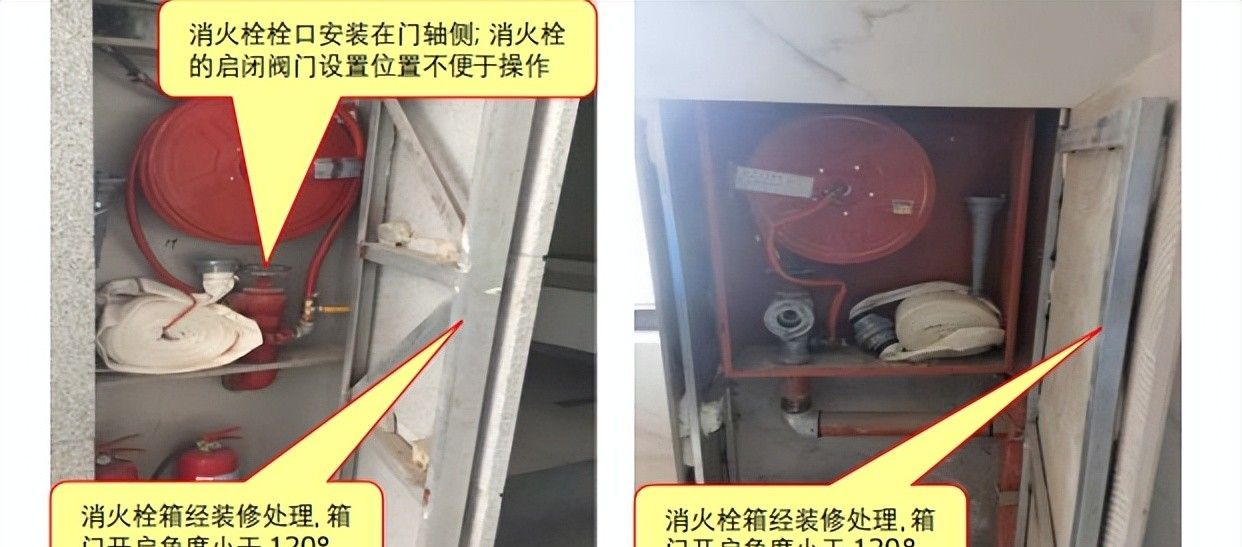

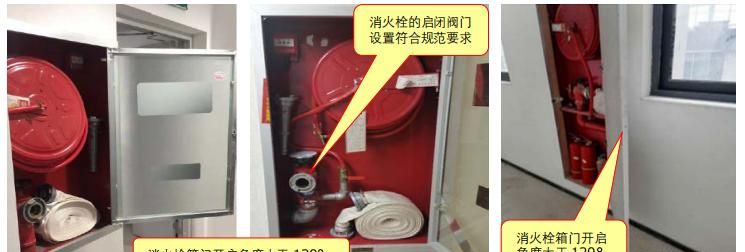

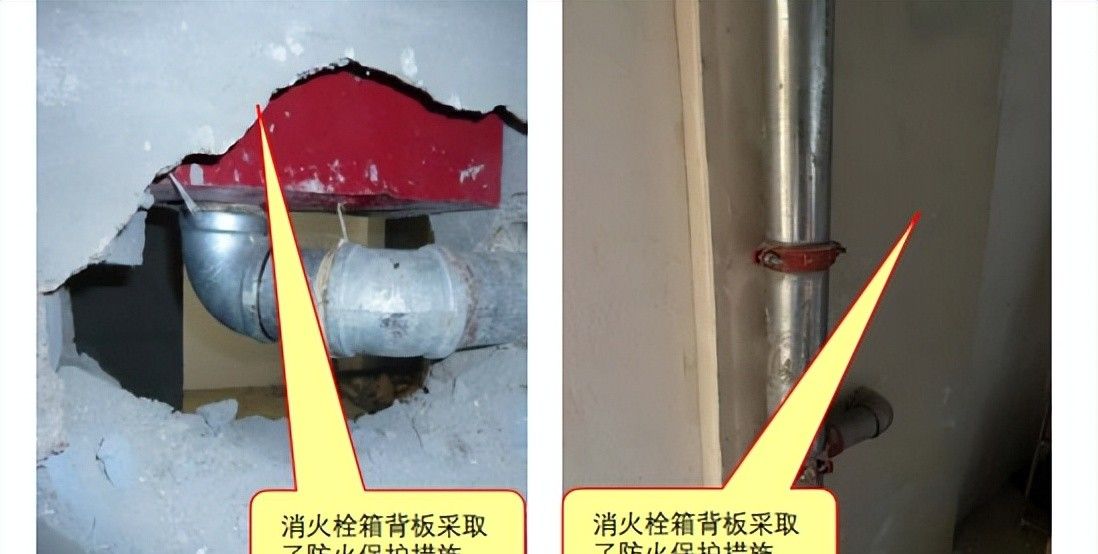

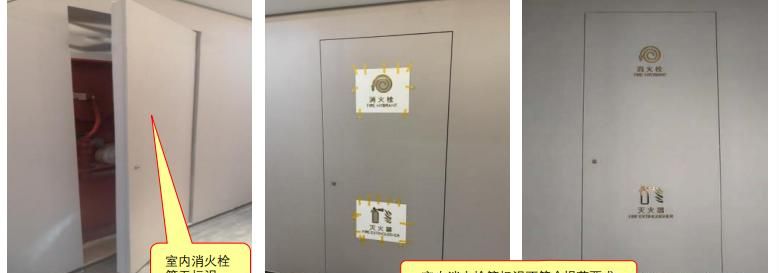

1. 问题描述 1)消火栓栓口安装在门轴侧;消火栓箱门开启角度小于120°;消火栓的启闭阀门设置位置不便于操作使用;【图示1】 2)暗装的消火栓箱未采取防火保护措施,破坏了隔墙的耐火性能。【图示2】
2. 缘由分析 1)消防箱安装位置不合理,影响箱门的开启角度;为了整体装修效果,箱门采用干挂石材或其他装饰板替代原有的箱门,影响箱门的开启角度; 2)为了配合整体装修效果,施工单位不清楚规范对暗装的消火栓箱采取防火保护措施的重大性,按照建设单位和装饰单位的要求进行施工。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 12.3.9 条第 6 款、第 12.3.10 条第1、2、4 款。【图示 3】【图示 4】【图示 5】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
暗装室内消火栓箱安装前,应根据墙体厚度、装饰层厚度和隔墙耐火性能等要求,选用适当厚度的消火栓箱体,并对细部做法进行深化设计,确保满足室内消火栓箱安装及防火性能方面的要求。暗装室内消火栓箱的防火保护措施,可参照《建筑设计防火规范》(GB 50016-2014<2018版>)和《室内消火栓安装》(15S202)的相关要求。 |
||
|
问题 |
消火栓箱门被装饰物遮掩或颜色与周边无明显区别,且箱门的标识不符合要求。 |
专业 |
|
2.1-21 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

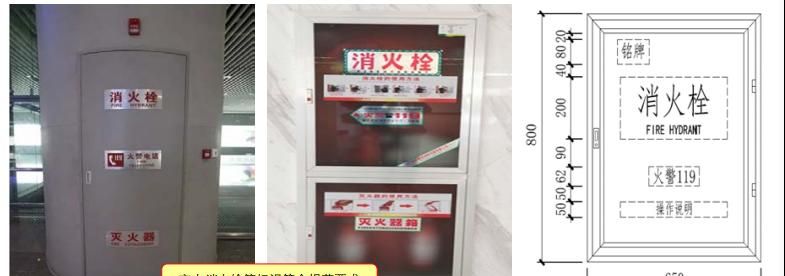

1. 问题描述 1)为了美观,装修将室内消火栓箱箱门外加装了装饰门,其门的颜色与周围墙面颜色一致,没有明显区别; 2)室内消火栓箱无标识或标识不符合规范要求。【图示1】【图示2】
2. 缘由分析 1)建设单位出于装修效果思考,要求对消火栓箱外观采取隐蔽式装修处理,且认为外装消火栓箱及粘贴标识会影响建筑墙面美观度,而将消火栓箱暗装且不贴标识; 2)设计图纸遗漏箱式消火栓暗装时的有关要求,未合理思考消火栓的位置设置,或施工单位在施工时擅自更改位置; 3)施工单位在安装过程中遗漏标识。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 8.3.7 条、第 12.3.10 条第 7 款。【图示 3】 ☆《室内消火栓安装》(15S202)消火栓箱门标志(P65 页)规定。【图示 4】 ☆《建筑内部装修设计防火规范》(GB 50222-2017) 第 4.0.2 条。 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
1.建筑内部消火栓箱门不应被装饰物遮掩,消火栓箱门四周的装饰材料颜色应与消火栓箱门的颜色有明显区别或在消火栓箱门表面设置发光标志; 2.消火栓箱门上应用红色字体注明“消火栓”字样; 3.箱门标志“消火栓”、“ FIRE HYDRANT”应采用发光材料,中文字体高度不应小于100mm,宽度不应小于80mm; 4.箱体正面上应设置耐久性铭牌; 5.栓箱的明显部位应用文字或图形标注耐久性操作说明。 |
||
|
问题 |
消防水泵控制柜设置不符合要求。 |
专业 |
|
2.1-22 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

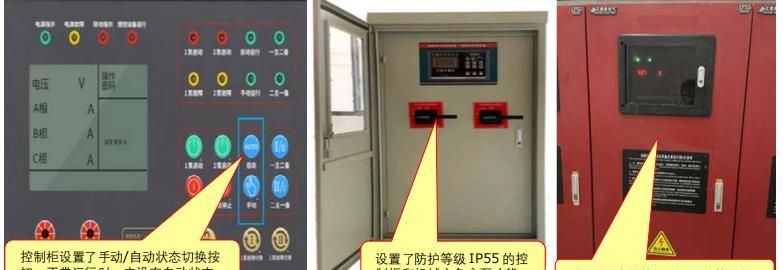

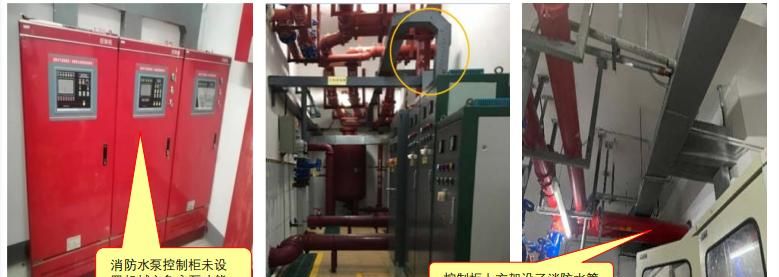

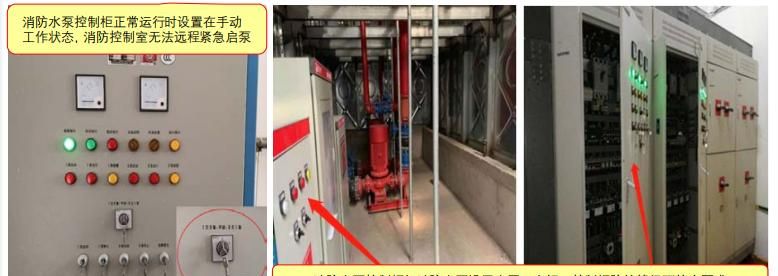

1. 问题描述 1)消防水泵控制柜正常运行时设置在手动工作状态,无法自动或远程紧急启泵;【图示1】 2)消防水泵控制柜与消防水泵设置在同一空间时,控制柜防护等级不符合要求;【图示2】 3)消防水泵控制柜未设置机械应急启泵功能;【图示3】 4)消防水泵控制柜上方架设消防水管。【图示4】
2. 缘由分析 1)供货单位未能按照设计图纸提供的技术要求采购消防水泵控制柜; 2)施工单位不仔细查看设计图纸要求、不了解现行规范要求,仅凭经验施工。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 11.0.1 条第 1、2 款【图示 5】、第 11.0.7 条第 1 款、第 11.0.9 条【图示 6】、第 11.0.12 条【图示 6】。 ☆《建筑电气工程施工质量验收规范》(GB 50303-2015)第 5.2.5 条。 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
1.消防水泵控制柜在平时应使消防水泵处于自动启泵状态;当自动水灭火系统为开式系统,且设置自动启动确有困难时,经论证后消防水泵可设置在手动启动状态,并应确保24h有人工值班; 2.消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于IP30;与消防水泵设置在同一空间时,其防护等级不应低于IP55; 3.消防水泵控制柜应设置机械应急启泵功能,机械应急启动时,应确保消防水泵在报警5.0min内正常工作; 4.柜、台、箱、盘应安装牢固,且不应设置在水管的正下方。 |
||
|
问题 |
消防水泵设置了自动停泵的控制功能。 |
专业 |
|
2.1-23 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

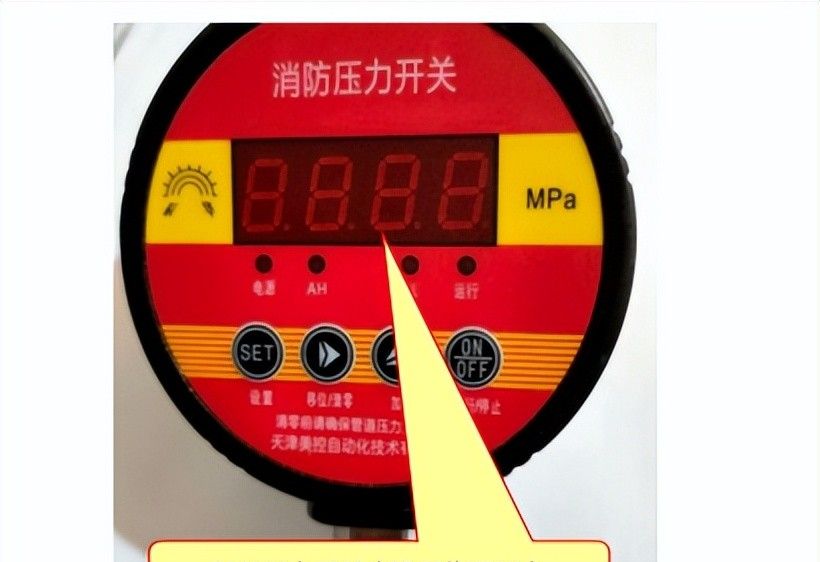

1. 问题描述 消防泵启动一段时间后,消防管道水压达到必定数值后,消防泵会自动停泵【图示1】。
2. 缘由分析 设计单位或施工单位担心消防管网压力大导致消防管道爆管,在压力开关处设置了自动停泵的控制功能。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 11.0.2 条。【图示 2】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
消防水泵不应设置自动停泵的控制功能,停泵应由具有管理权限的工作人员根据火灾扑救情况确定。 |
||
|
问题 |
高位消防水箱出水管流量开关设置不符合要求。 |
专业 |
|
2.1-24 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

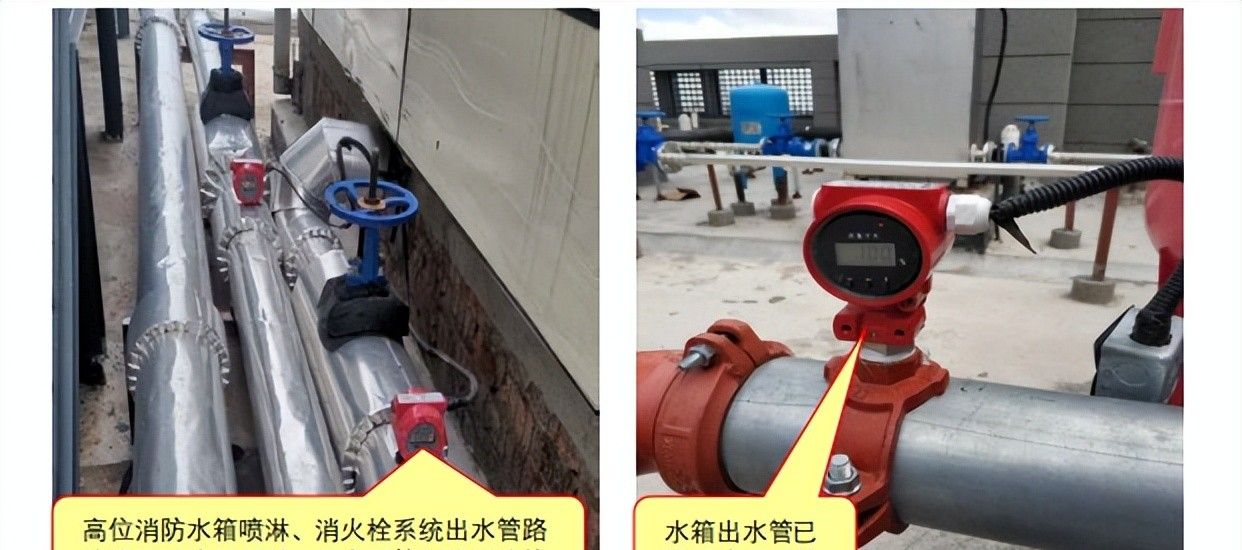

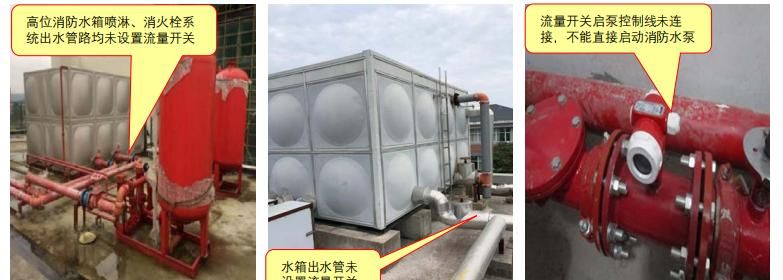

1. 问题描述 1)高位消防水箱出水管上未设置流量开关或流量开关设置位置不正确;【图示1】 2)流量开关启泵控制线未接入消防水泵控制柜二次回路,流量开关动作后不能启动消防泵;【图示2】 3)流量开关的启动流量值设置很随意,导致流量开关误启泵或不启泵现象。
2. 缘由分析 1)施工人员在施工过程中遗漏; 2)设计图纸未设置流量开关或流量开关的位置设置错误; 3)施工人员对流量开关启动流量值不清楚。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 11.0.4 条。【图示 3】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
1.消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关,或报警阀压力开关等开关信号应能直接自动启动消防水泵。消防水泵房内的压力开关宜引入消防水泵控制柜内; 2.流量开关应设置在消防水箱出水管的气压罐供水后端重力流管的汇流总管上; 3.流量开关应能在管道流速为0.1m/s~10m/s时可靠启动,动作流量设定值应大于消防水箱设计泄露补水流量,以免误启动。 4.流量开关启泵控制回路可设置30s延迟启泵功能,提高系统的可靠性。 |
||
|
问题 |
消防水泵出水干管压力开关安装不符合要求。 |
专业 |
|
2.1-25 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

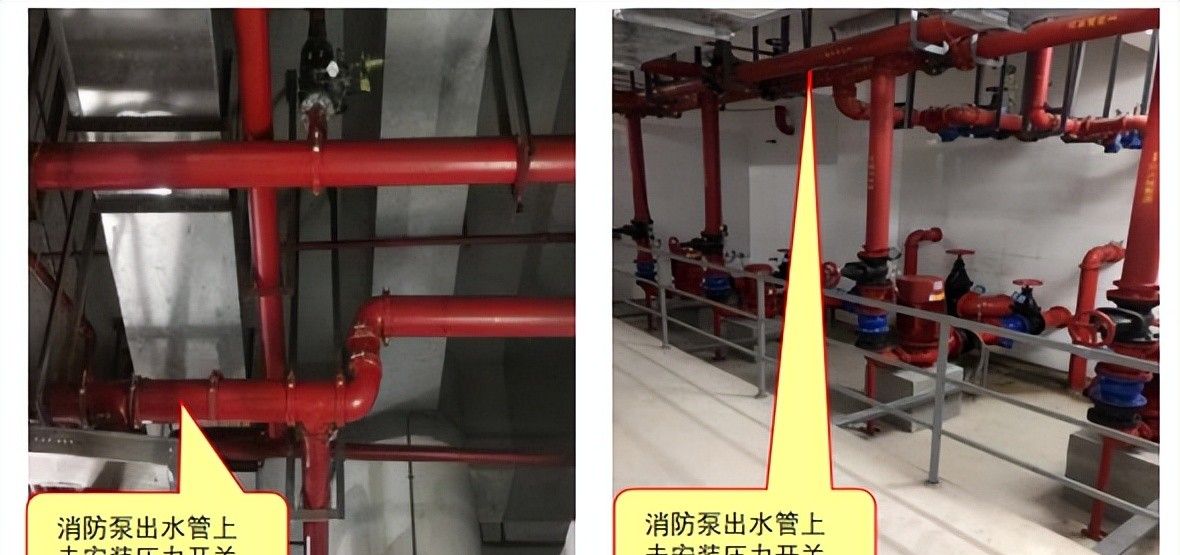

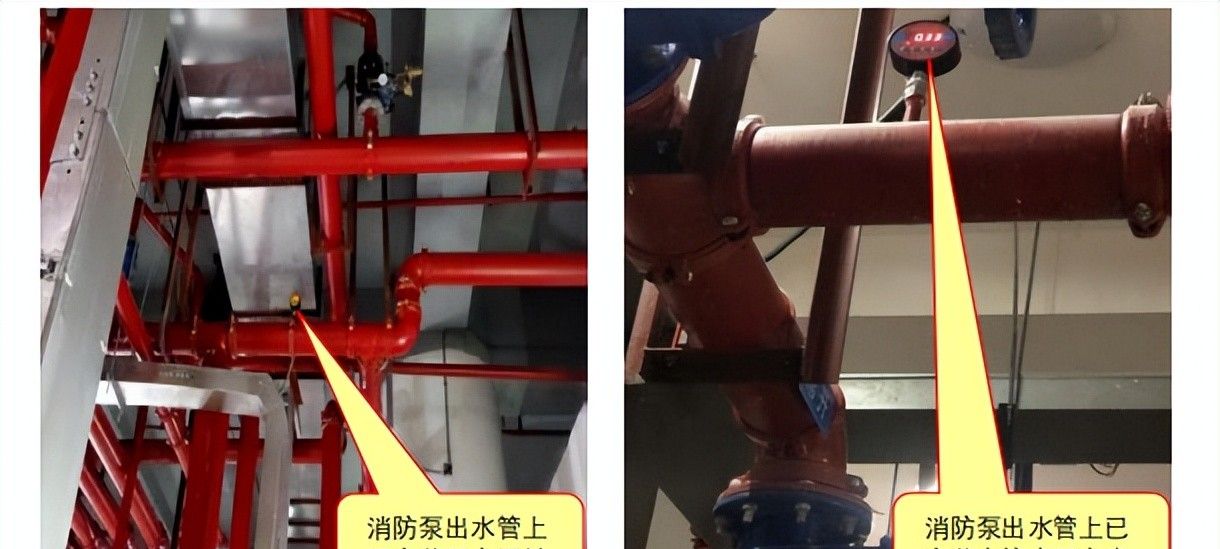

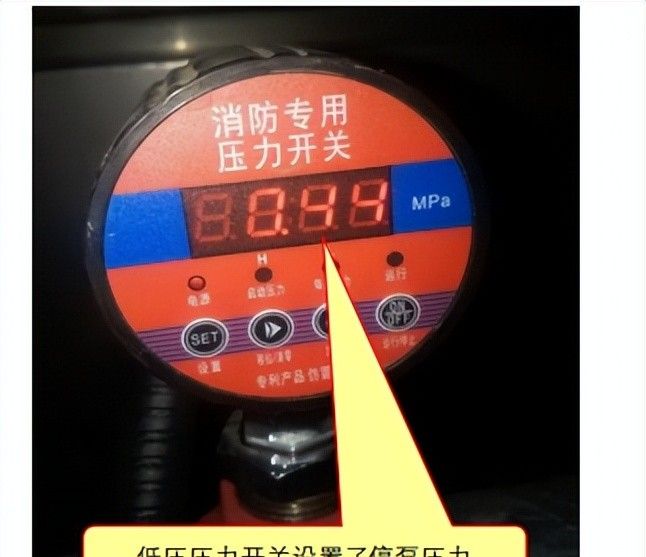

1. 问题描述 1) 消防水泵出水干管未按要求安装低压压力开关,或未将低压压力开关启泵控制线接入消防水泵控制柜二次控制回路,造成消防水泵自动启动功能存在缺陷;【图示1】 2)低压压力开关报警设定值偏高,造成消防主泵频繁启动; 3)低压压力开关报警设定值偏低,导致消防水泵延迟启动,造成消防给水安全隐患。
2. 缘由分析 消防水泵出水干管需设置低压压力开关时,由于设计未明确要求或施工单位未按图施工,会导致上述问题的产生。 |
||
|
规范要求及正确做法 |
||
|

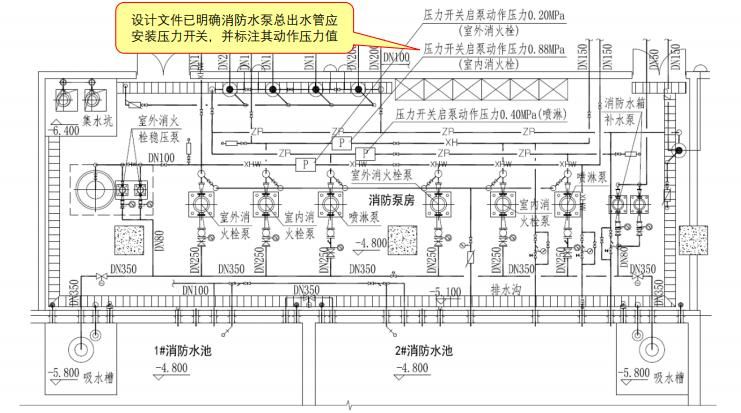

1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 12.3.2 条第 8 款、第 13.1.11 条第2 款。【图示 2】【图示 3】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
消防水泵出水干管低压压力开关安装前,应复核系统设计工作压力、稳压泵启泵压力、低压压力开关启泵压力和压力开关本体设计压力等级。低压压力开关安装好后,应将启泵控制线接入消防水泵控制柜二次控制回路。 |
||
|
问题 |
消防给水管道管件选型不符合要求。 |
专业 |
|
2.1-26 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

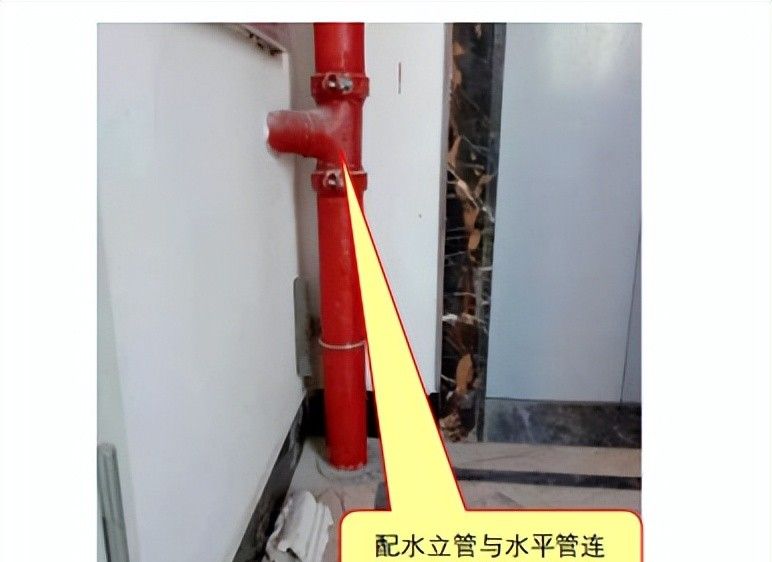

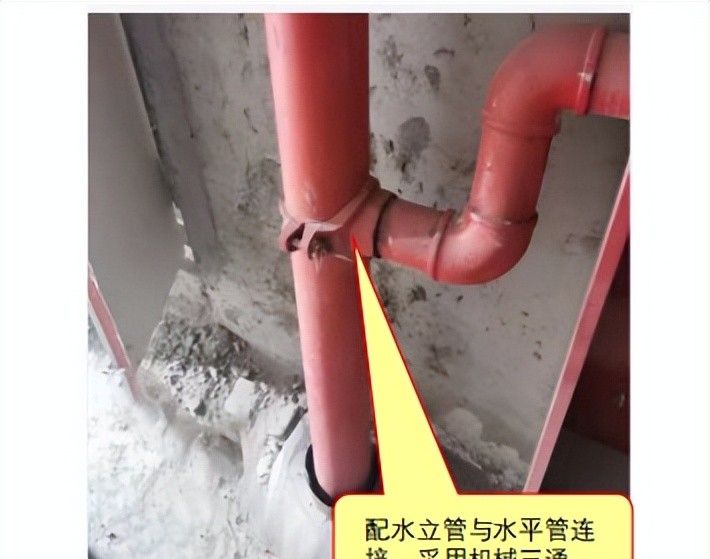

1. 问题描述 消防给水系统的配水干管与配水管、立管与水平管连接,采用机械三通。【图示 1】
2. 缘由分析 施工单位未能按照设计图纸和规范要求进行施工。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 12.3.12 条第 6 款。【图示 2】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
配水干管(立管)与配水管(水平管)连接,应采用沟槽式管件,不应采用机械三通。 |
||
|
问题 |
消防给水管道穿越变形缝处未采取补偿措施。 |
专业 |
|
2.1-27 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

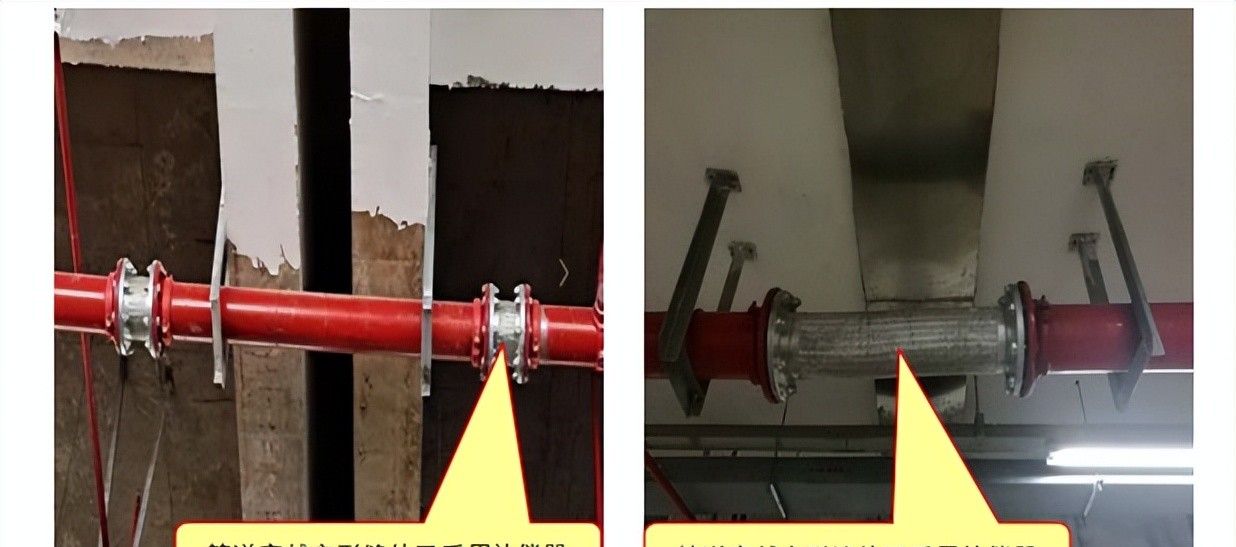

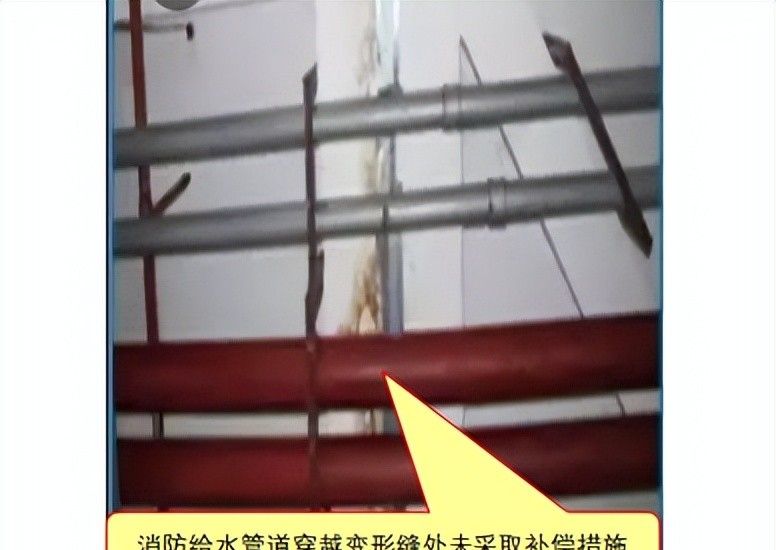

1. 问题描述 消防给水管道穿越变形缝处未采取补偿措施。【图示 1】
2. 缘由分析 施工单位施工人员责任意识不强,后期安装未衔接到位。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 12.3.19 条第 6 款。【图示 2】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
消防给水管在穿过伸缩缝及沉降缝时,应采用波纹管和补偿器等技术措施。 |
||
|
问题 |
消防给水管穿越防火分隔部位防火封堵不符合要求。 |
专业 |
|
2.1-28 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

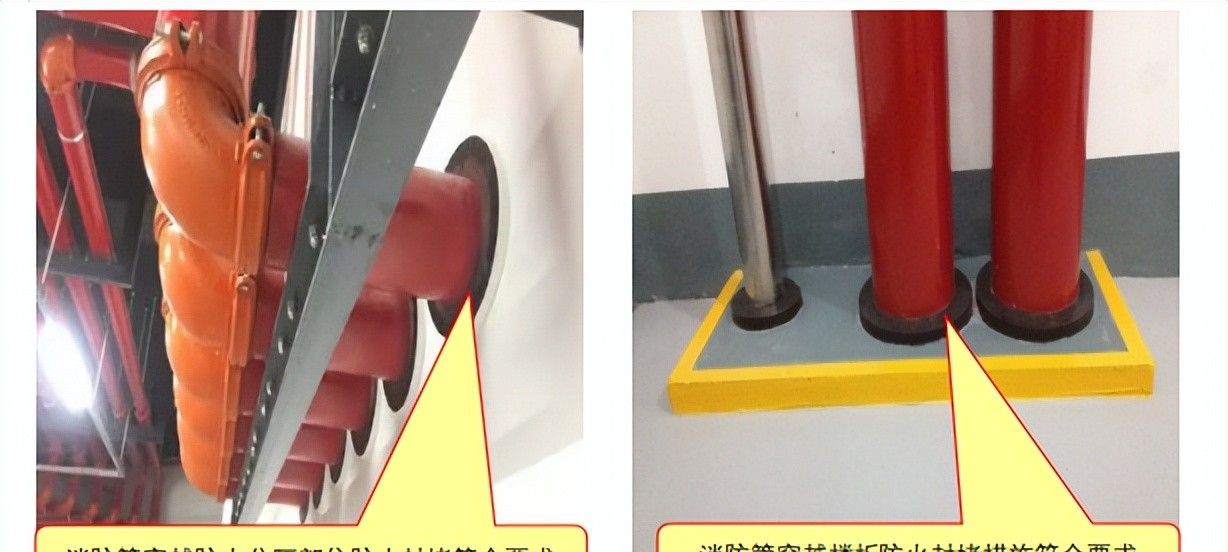

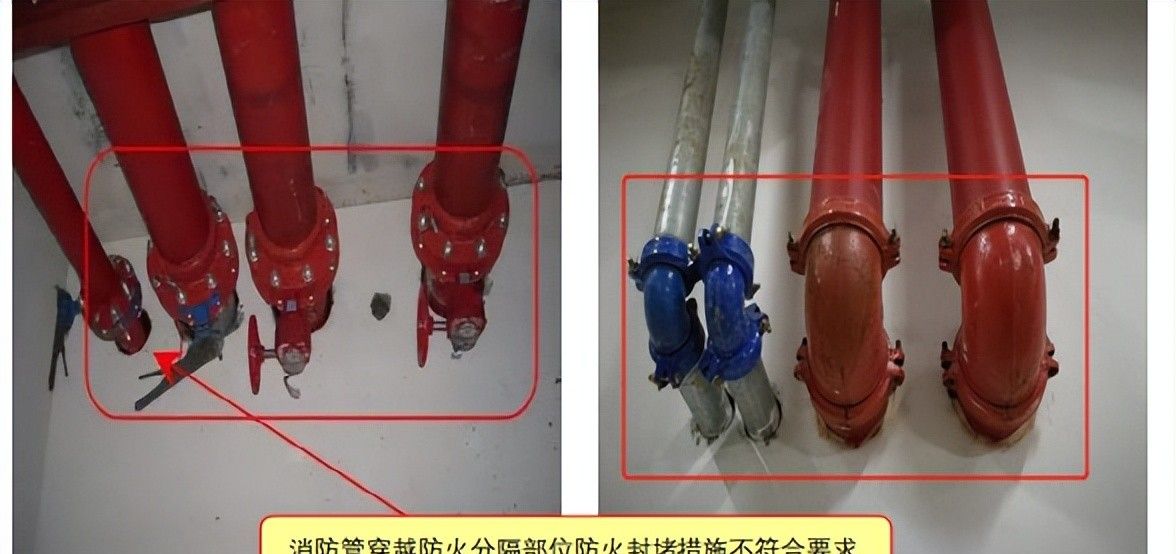

1. 问题描述 消防管穿越防火分隔部位防火封堵措施不到位,火灾时无法阻止烟、火、热的蔓延或窜流。【图示 1】
2. 缘由分析 施工人员质量意识不强,穿墙套管与管道之间缝隙未采用阻燃密实材料填实。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《建筑设计防火规范》(GB 50016-2014)第 6.1.6 条。 ☆《建筑给水排水及采暖工程施工质量验收规范》(GB 50242-2002)第 3.3.13 条。【图示 2】【图示 3】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
1.管道穿过墙壁和楼板,应设置金属或塑料套管; 2.安装在楼板内的套管,其顶部应高出装饰地面 20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面 50mm,底部应与楼板底面相平;安装在墙壁内的套管其两端与饰面相平; 3.穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实,且端面应光滑。管道的接口不得设在套管内; 4.管道确需穿过防火墙时,应采用防火封堵材料将墙与管道之间的空隙紧密填实,穿过防火墙处的管道保温材料,应采用不燃材料;当管道为难燃及可燃材料时,应在防火墙两侧的管道上采取防火措施。 |
||
|
问题 |
消防用水架空管道支架设置不符合要求。 |
专业 |
|
2.1-29 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

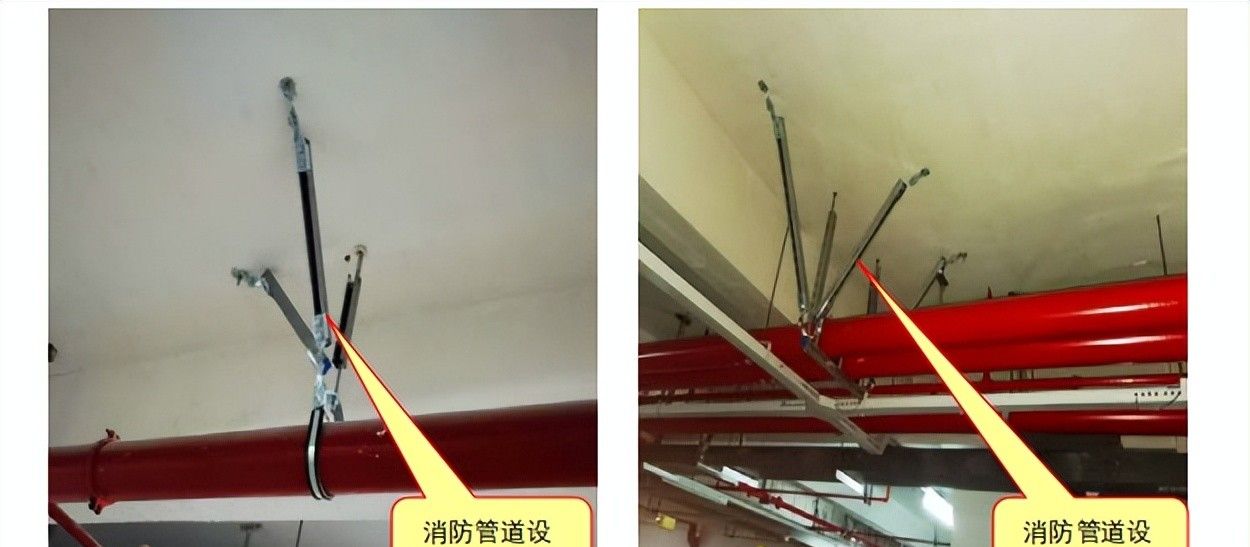

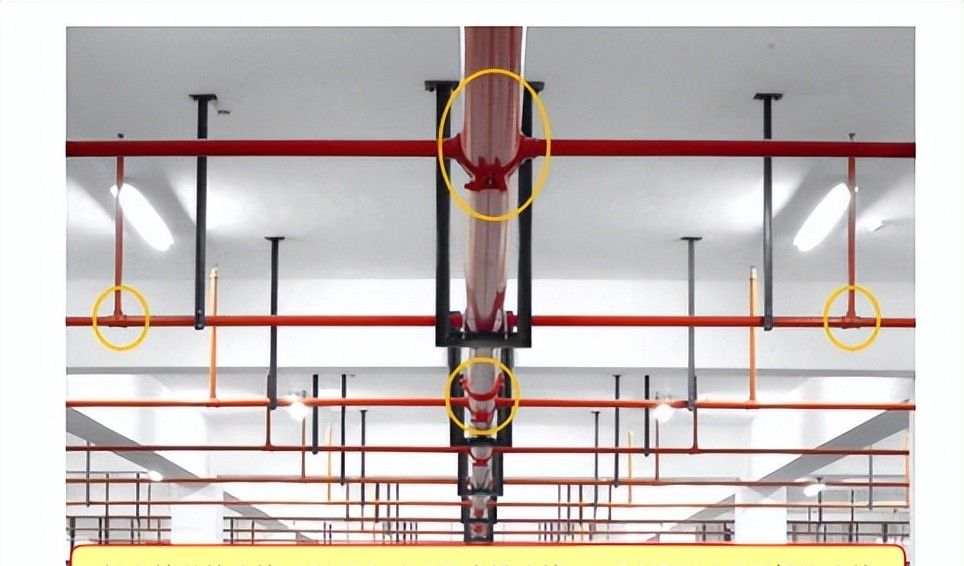

1. 问题描述 1)消防架空管道仅设置支吊架,未设置防晃支架或固定支架;【图示 1】【图示 2】 2)施工单位用支吊架取代防晃支架; 3)支吊架、防晃支架的安装间距、位置不符合规范要求; 4)室内消防管道管径大于或等于 DN65 的水平管道未设置抗震支架;【图示 2】 5)设置的抗震支架侧向间距及纵向间距不符合规范要求。
2. 缘由分析 1)施工单位对各种支吊架、防晃支架、抗震支架的作用认识不清,造成混用; 2)施工单位为了降低成本,部分管道只安装普通支架,没有安装防晃支架或抗震支架。 |
||
|
规范要求及正确做法 |
||
|

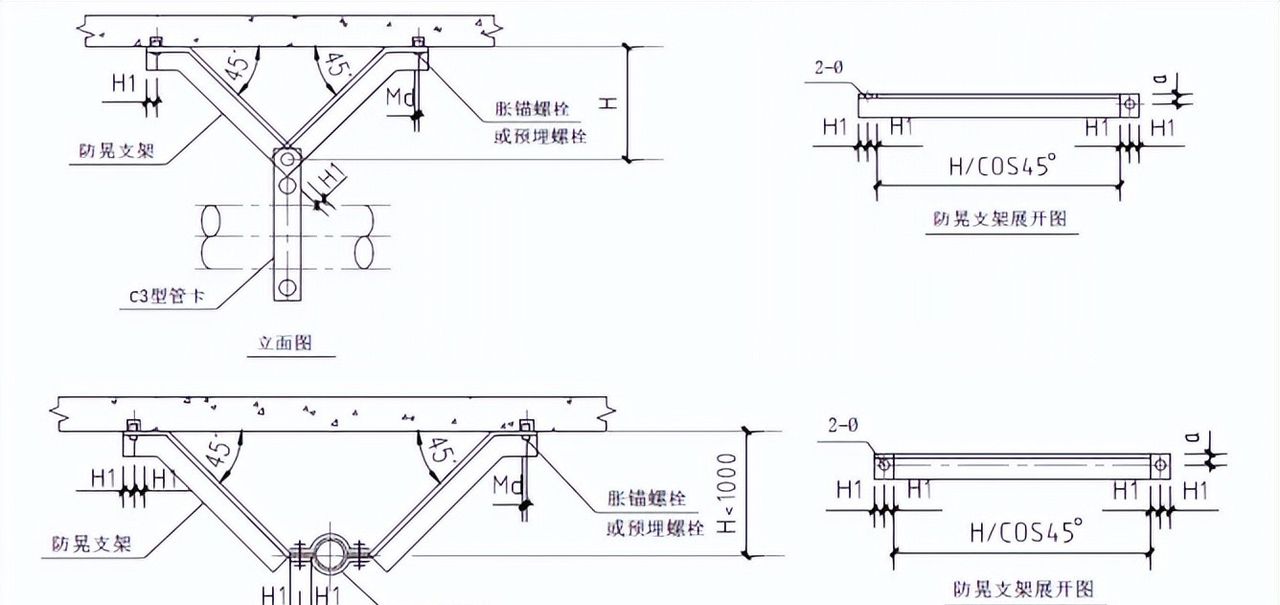

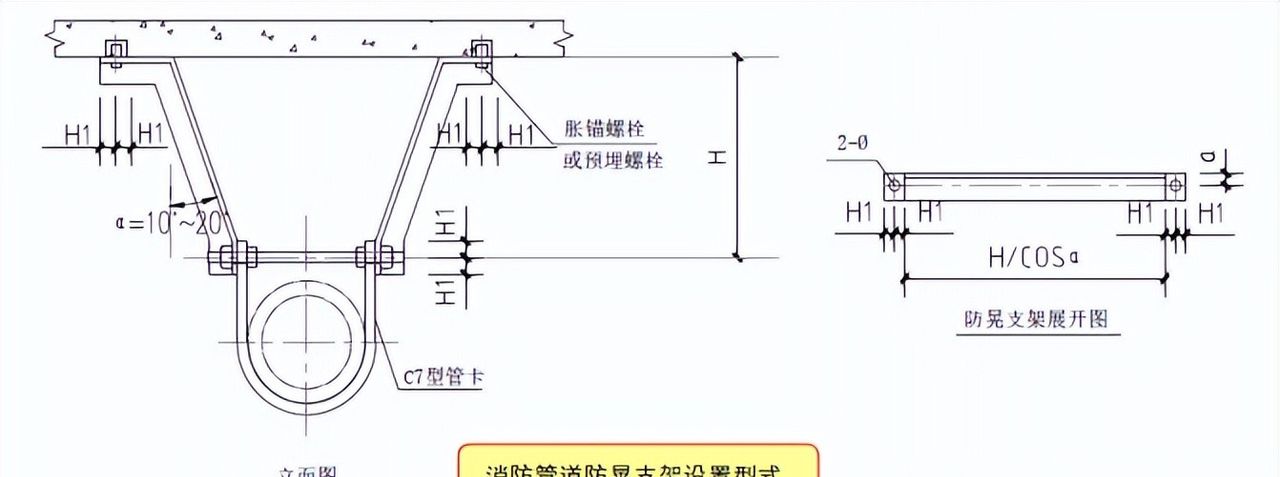

1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 12.3.20 条、第 12.3.21 条。【图示 3】 ☆《建筑机电工程抗震设计规范》(GB 50981-2014)第 4.1.2 条第 3 款、第 8.2.3 条。【图示4】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
1.下列部位应设置固定支架或防晃支架: 1)配水管宜在中点设一个防晃支架,但当管径小于 DN50 时可不设; 2)配水干管及配水管、配水支管的长度超过 15m,每 15m 长度内应至少设 1 个防晃支架,但当管径不大于 DN40 可不设; 3)管径大于 DN50 的管道拐弯、三通及四通位置处应设置 1 个防晃支架。 2.架空管道每段管道设置的防晃支架不应少于 1 个;当管道改变方向时,应增设防晃支架;立管应在其始端和终端设防晃支架或采有管卡固定; 3.室内消防管道管径大于或等于 DN65 的水平管道,当其采用吊架、支架或托架固定时,应按《建筑机电工程抗震设计规范》(GB 50981-2014)第 8 章的要求设置抗震支承。管段设置抗震支架与防晃支架重合处,可只设抗震支承。 |
||
|
问题 |
室外明露管道保温不符合要求。 |
专业 |
|
2.1-30 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

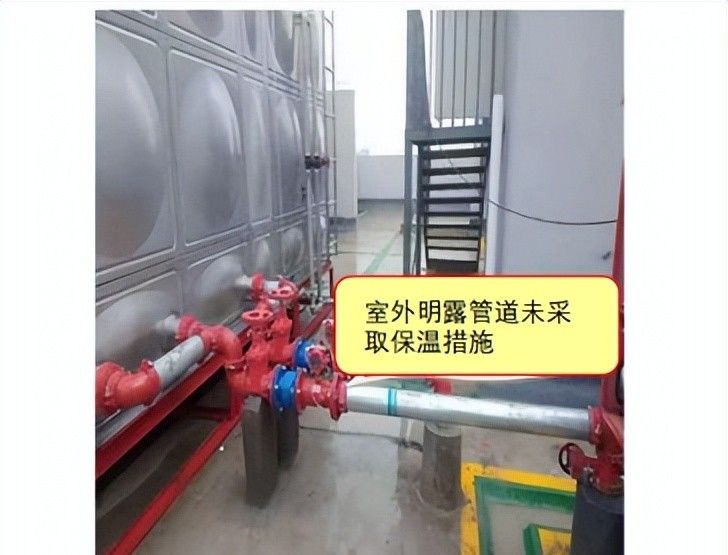

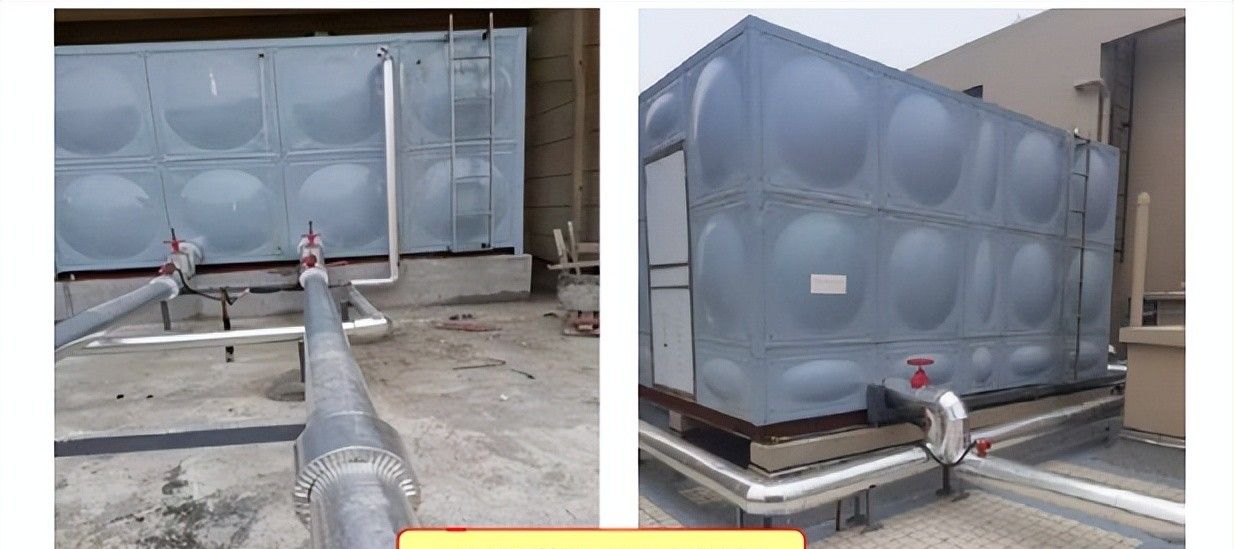

1. 问题描述 室外明露管道未采用保温措施,寒冷天气时容易冻坏。【图示1】
2. 缘由分析 设计单位或施工单位没有认识到消防给水管的重大性。由于,在严寒与寒冷地区室外明露管道如未采用保温措施会发生冰冻,当发生火灾时会无水可用,这将严重影响消防救援活动。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《自动喷水灭火系统设计规范》(GB 50084-2017)第 10.1.3 条。【图示 2】 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 8.2.10 条。 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
1.室外管网应按设计图纸及规范要求进行施工,在严寒与寒冷地区,对系统中遭受冰冻影响的部分,应采取防冻措施; 2.室外架空管道当温差变化较大时应校核管道系统的膨胀和收缩,并应采取相应的技术措施。 |
||
|
问题 |
架空消防管道无标识或标识不符合要求。 |
专业 |
|
2.1-31 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

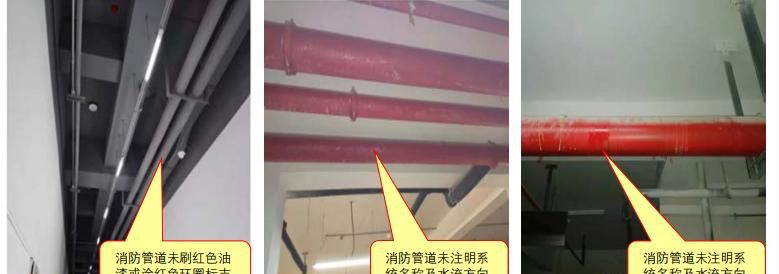

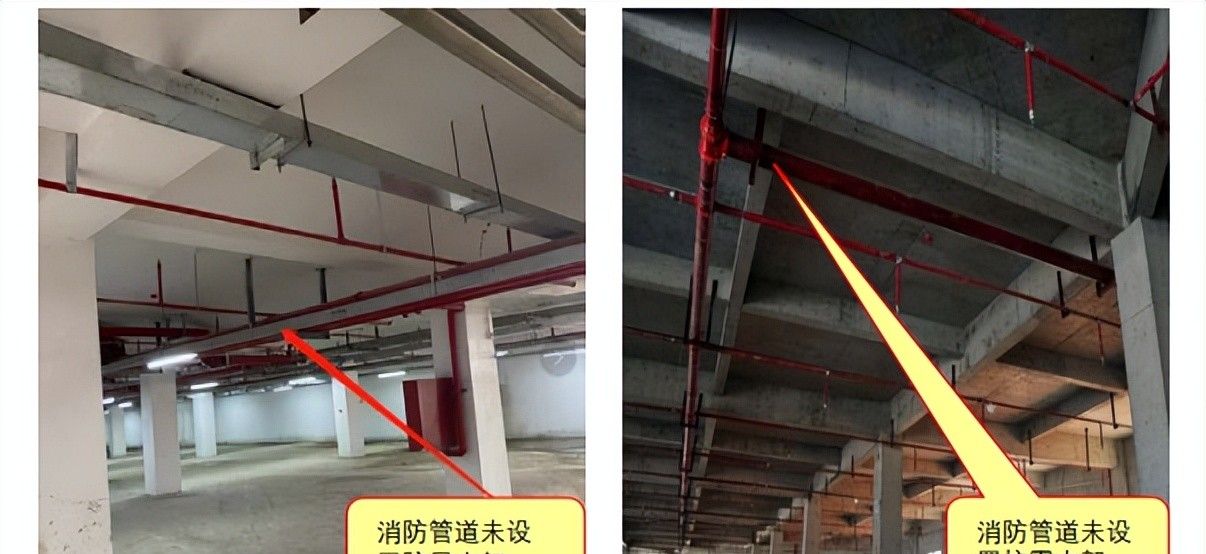

1. 问题描述 1)架空消防管道未刷红色油漆或未涂红色环圈标志;【图示1】 2)架空消防管道未注明系统管道名称及无水流方向标识。【图示2】
2. 缘由分析 1)施工单位为了降低成本,未按规范要求进行粉刷红色油漆或涂刷红色环圈标志; 2)施工单位对规范要求不清楚,不知道管道标识的具体做法; 3)施工单位对管道标识重点关注程度不够;或建设单位要求施工单位按照其自行规定执行。 |
||
|
规范要求及正确做法 |
||
|
1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 12.3.24 条。【图示 3】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
架空管道外应刷红色油漆或涂红色环圈标志,并应注明系统管道名称和水流方向标识。为了达到标识效果,红色环圈标志的宽度不应小于20mm,间隔不宜大于4m,在一个独立的单元内环圈不宜少于2处。 |
||
|
问题 |
消防水泵房或报警阀间的阀门无标识或标识不符合要求。 |
专业 |
|
2.1-32 |
给排水 |
|
|
问题描述及缘由分析 |
||
|

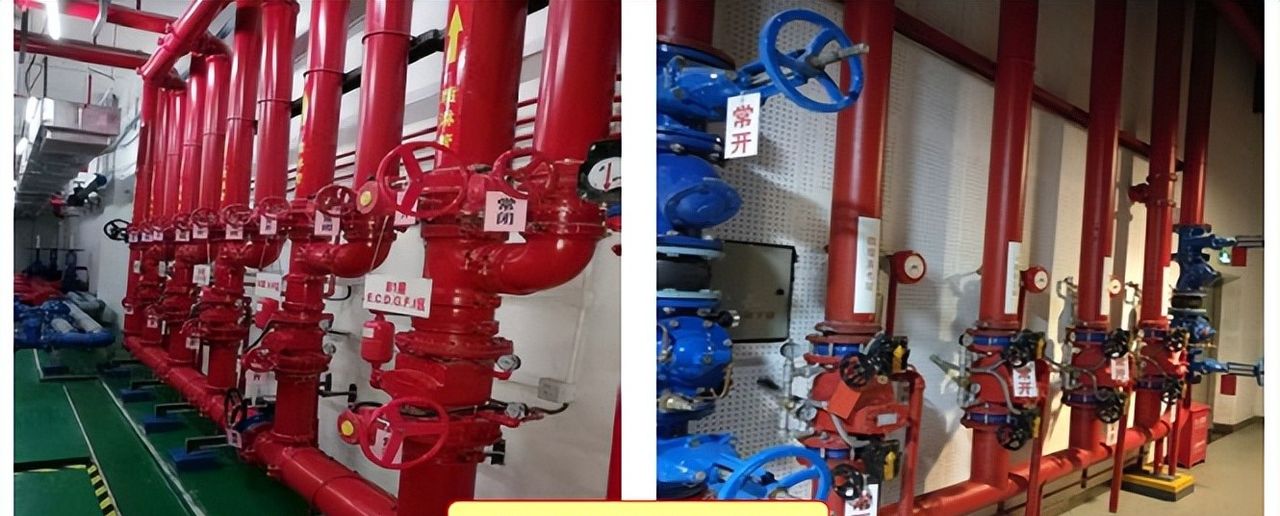

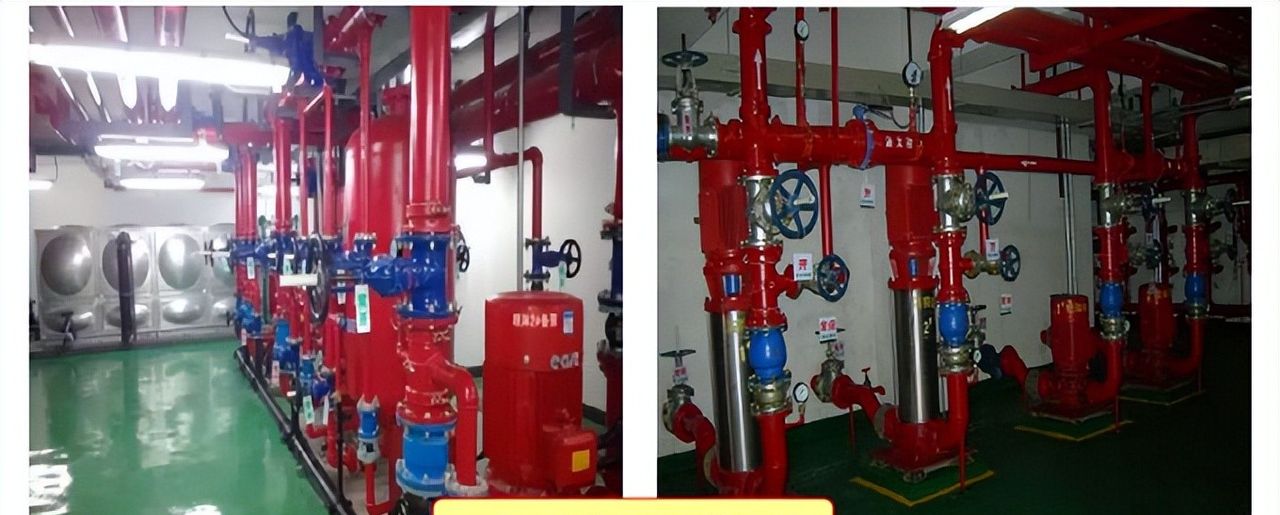

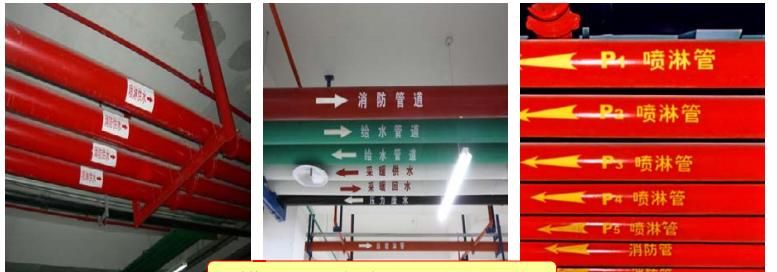

1. 问题描述 消防水泵房或报警阀间的阀门无标识或标识不符合要求。【图示1】【图示2】
2. 缘由分析 施工单位对规范要求不熟悉,对消防给水系统阀门的启闭标志不重点关注。 |
||
|
规范要求及正确做法 |
||
|

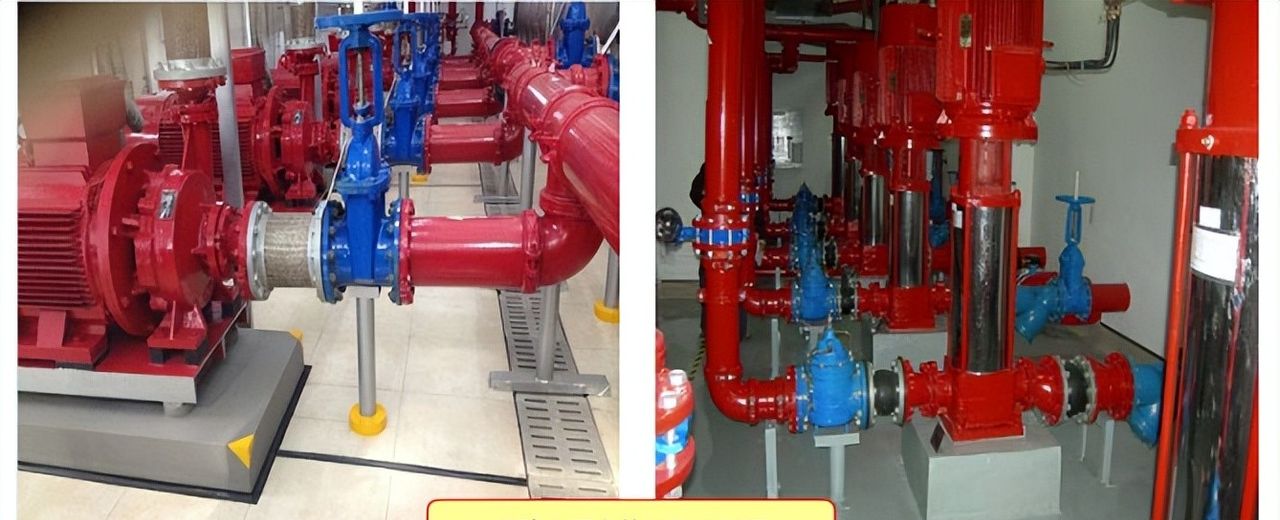

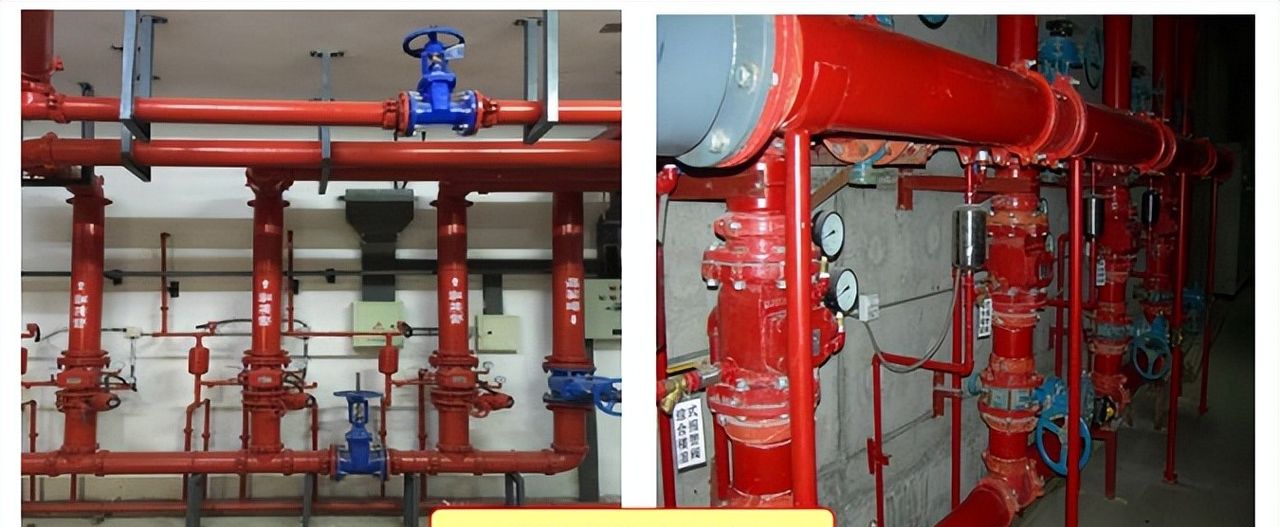

1. 规范要求 ☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第 12.3.25 条。【图示 3】【图示 4】 2. 正确做法
|
||
|
应对措施及防治指南 |
||
|
消防给水系统阀门的安装应便于安装维修和操作,且安装空间应能满足阀门完全启闭的要求,并应作出标志;阀门应有明显的启闭标志。 |
||
