西门子200SMART与正泰电度表DTSU666通讯

在许多项目中需要监控电压电流，同时还读取用电量，做能耗分析，也可用在整个厂区能耗监控和管理，采用正泰电器生产的DTSU666导轨型电度表，安装方便，体积小，具有485接口Modbus-RTU通讯，与西门子200SMART通讯，读取电度表实时数据。

仪表默认出厂参数：站号1，波特率 9600，偶校验，1 停止位，协议 DL/T645-2007，进入密码701，设置为：波特率 9600，无校验，1停止位（N1 )，Modbus-RTU协议，注意不能设置为2停止位（N2），2停止位时通讯中断。

正泰电度表的数据地址为16进制，换算为10进制时要加1，由于正泰电度表数据地址是从0开始，但西门子200SMART通讯地址是从40001开始的。

西门子200SMART的DB9接头的针脚3和8分别接电度表的24和25脚，24为485A，25为485B，顺序不能接借。如意通讯不上，可以先用串口软件ModScan32,来作通讯测试。有需要串口软件ModScan32可以私信，免费分享。

西门子200SMART与正泰电表DTSU666合影留念

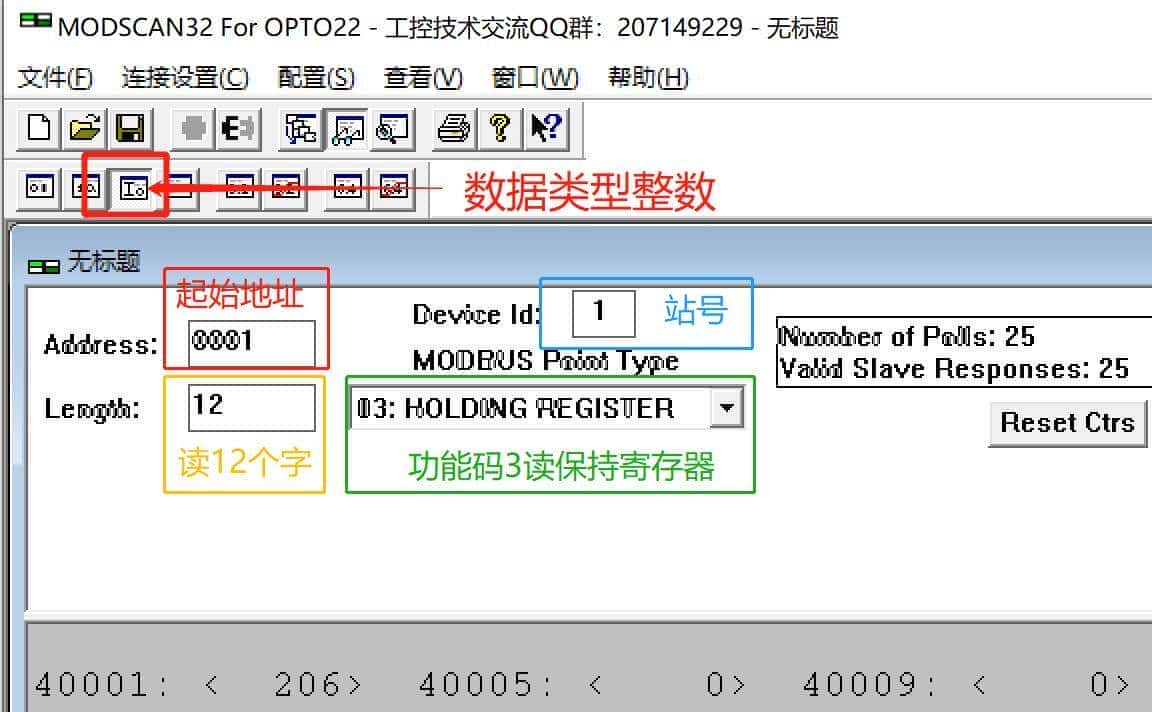

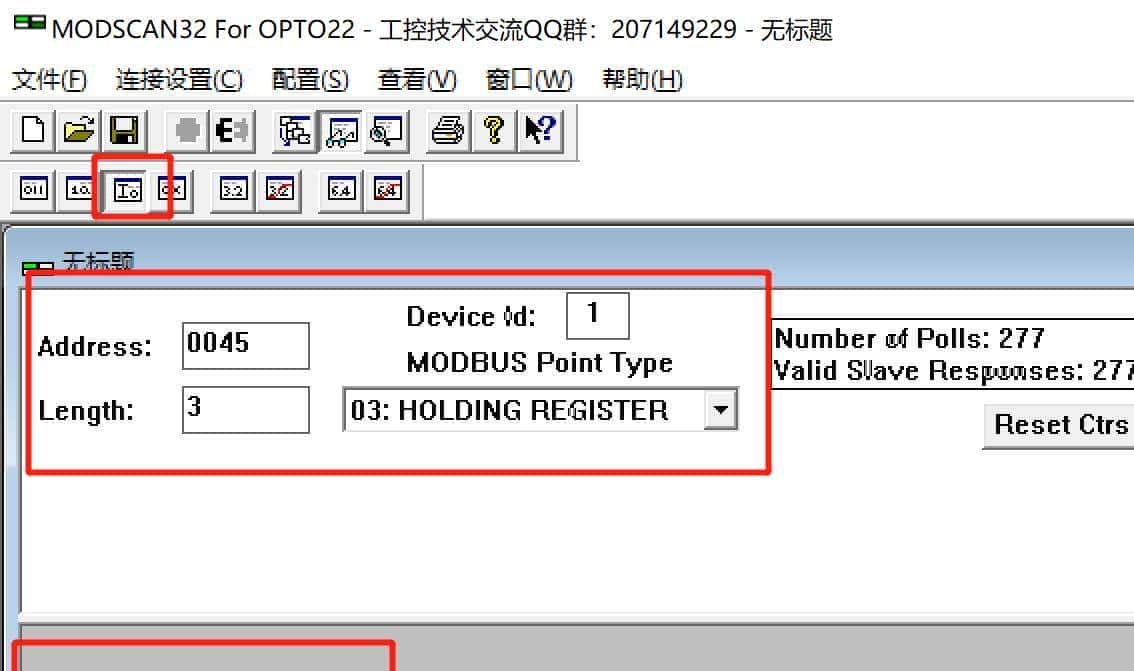

串口软件ModScan32设置通讯参数

串口软件ModScan32读电度表通讯测试1

串口软件ModScan32读电度表通讯测试2

串口软件ModScan32读电度表通讯测试3

串口软件ModScan32读电度表通讯测试4

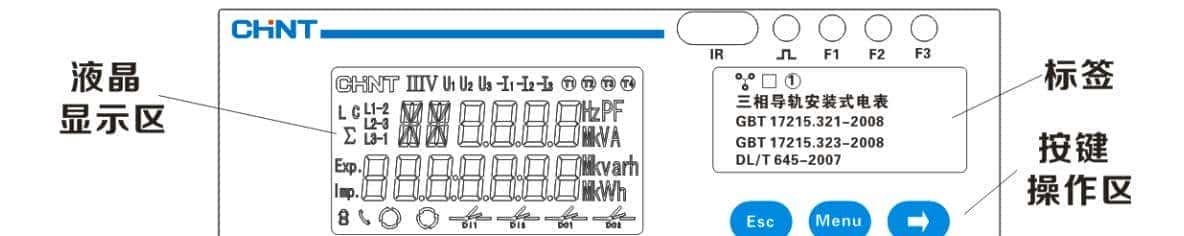

正泰电表DTSU666面板

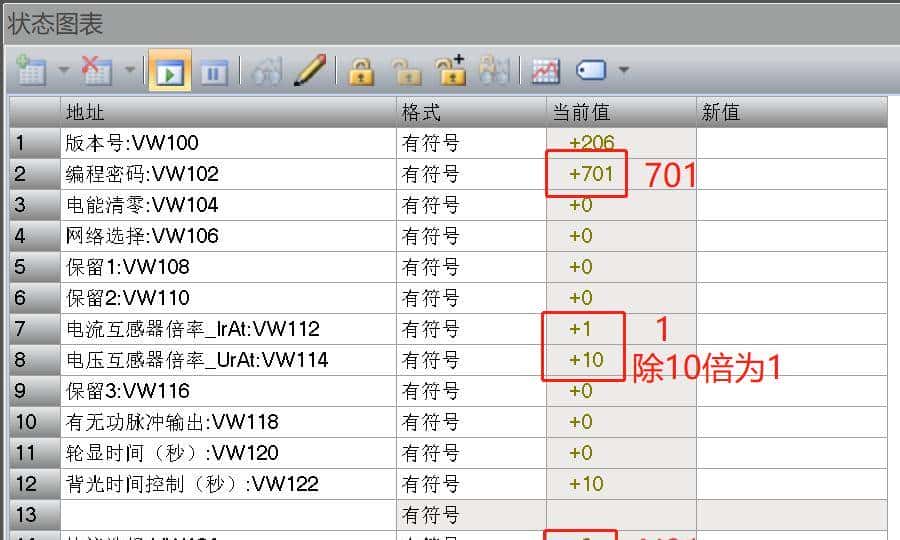

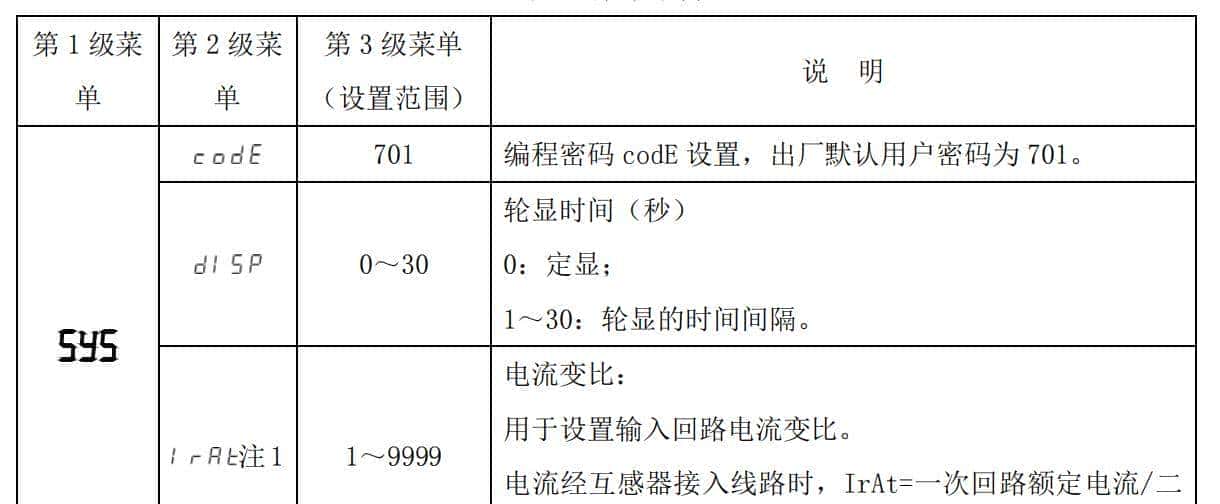

正泰电表DTSU666参数密码

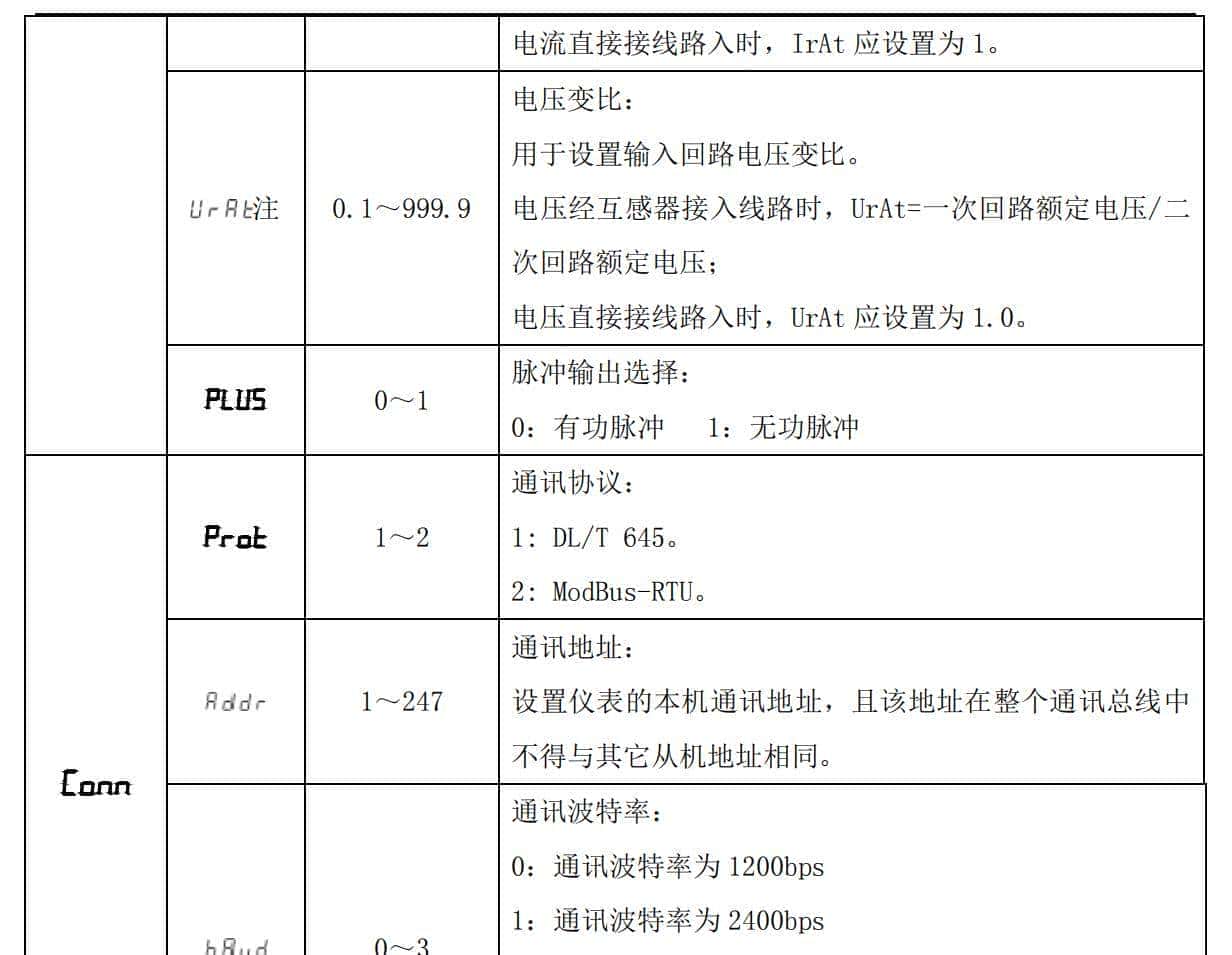

正泰电表DTSU666参数设置

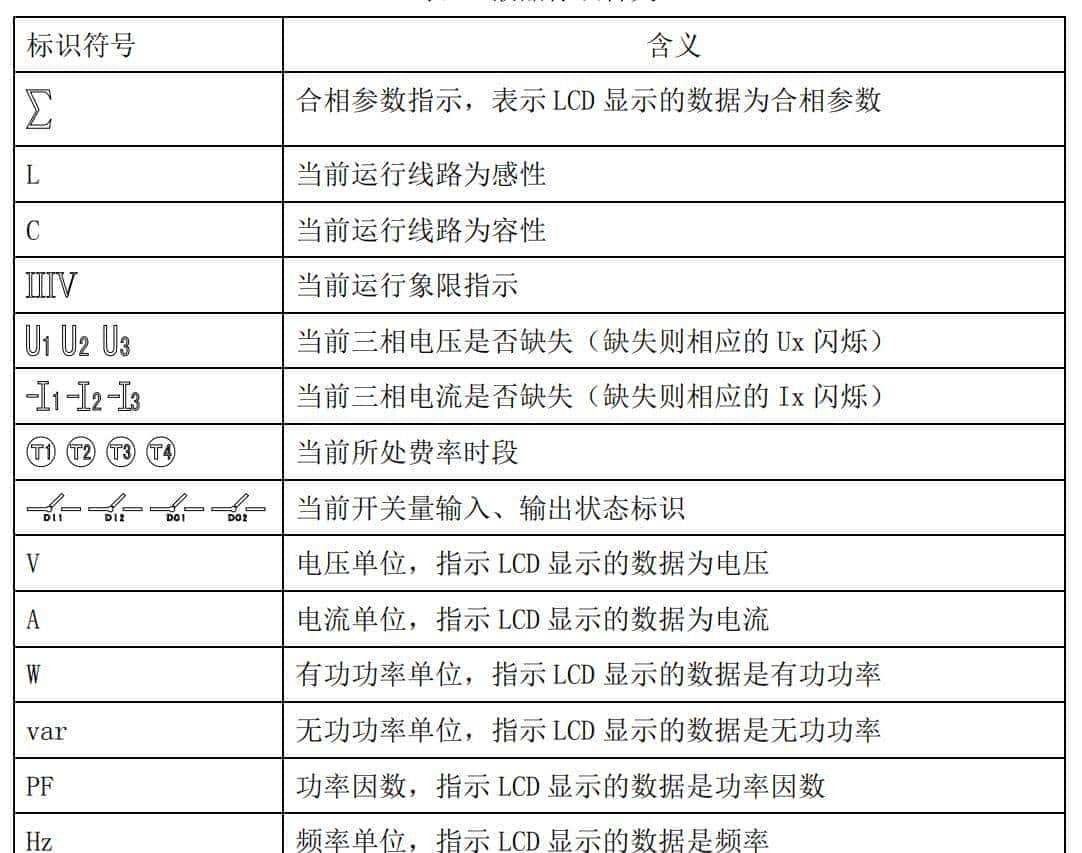

正泰电表DTSU666符号定义

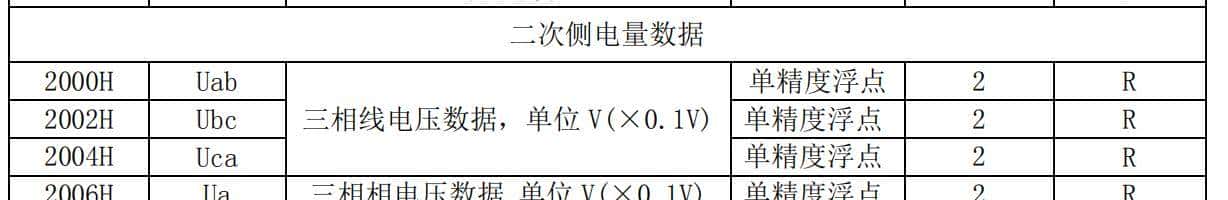

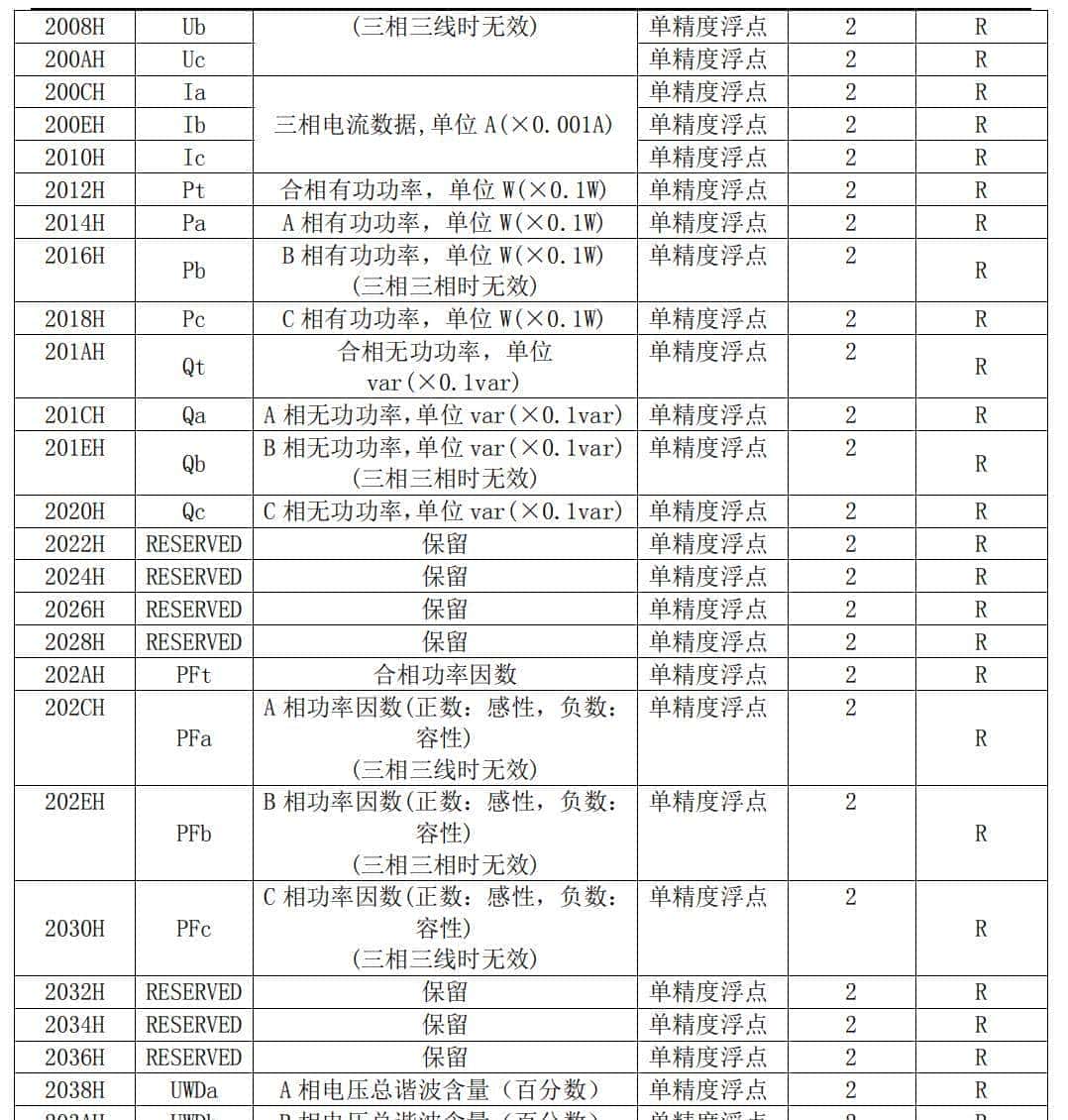

正泰电表DTSU666参数地址表1

正泰电表DTSU666参数地址表2

正泰电表DTSU666参数地址表3

正泰电表DTSU666参数地址表4

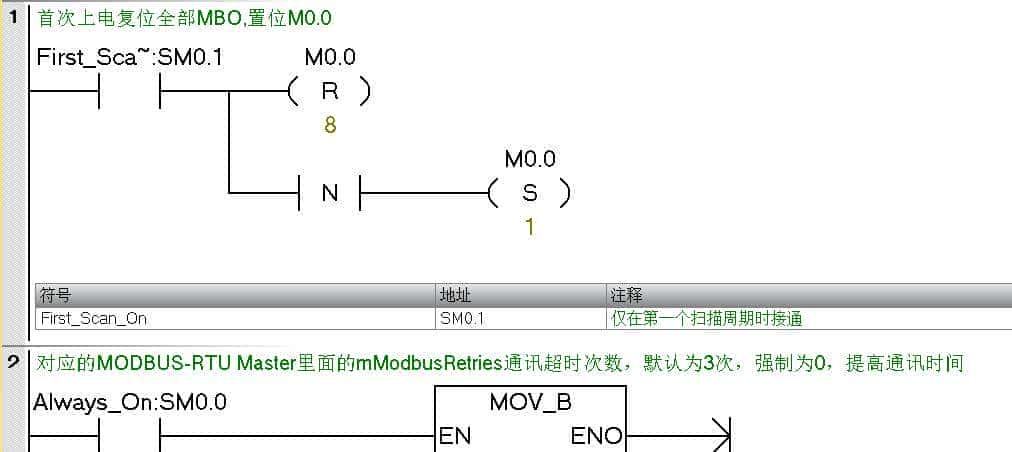

首次上电复位MB0，置位M0.0, 强制通讯超时次数为0

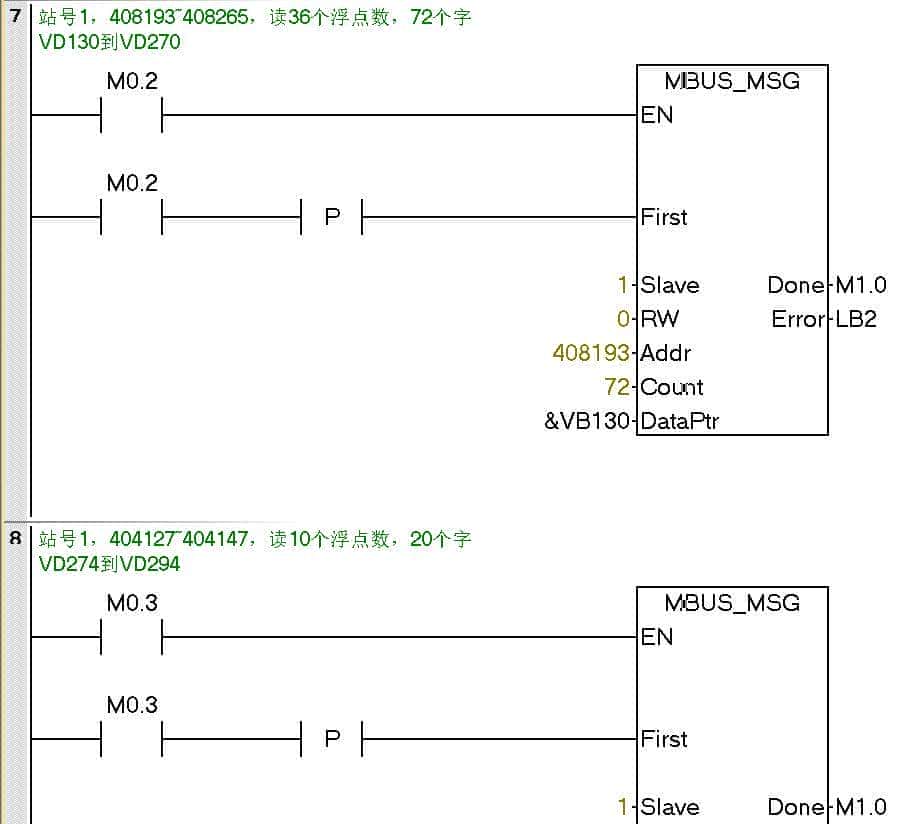

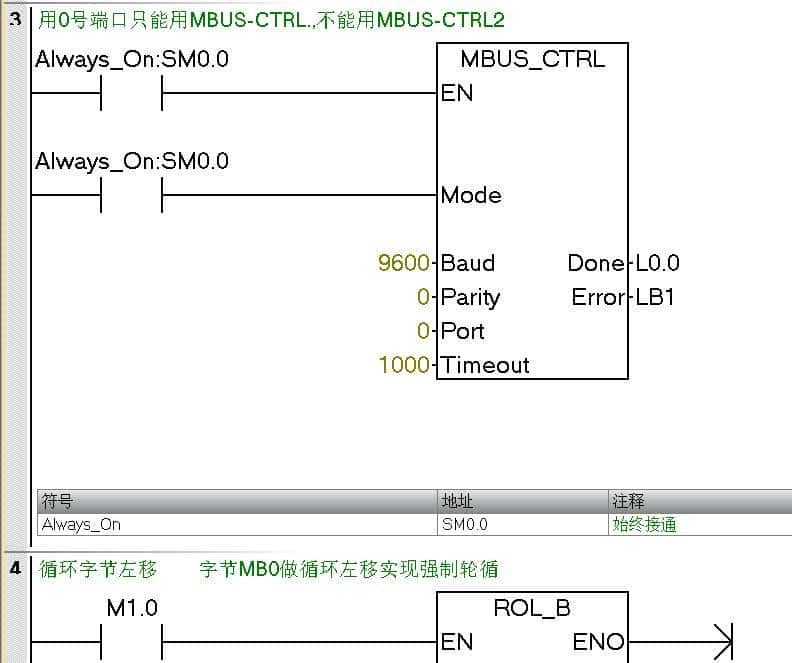

调用MBUS_CTRL，采用循环左移强制轮循

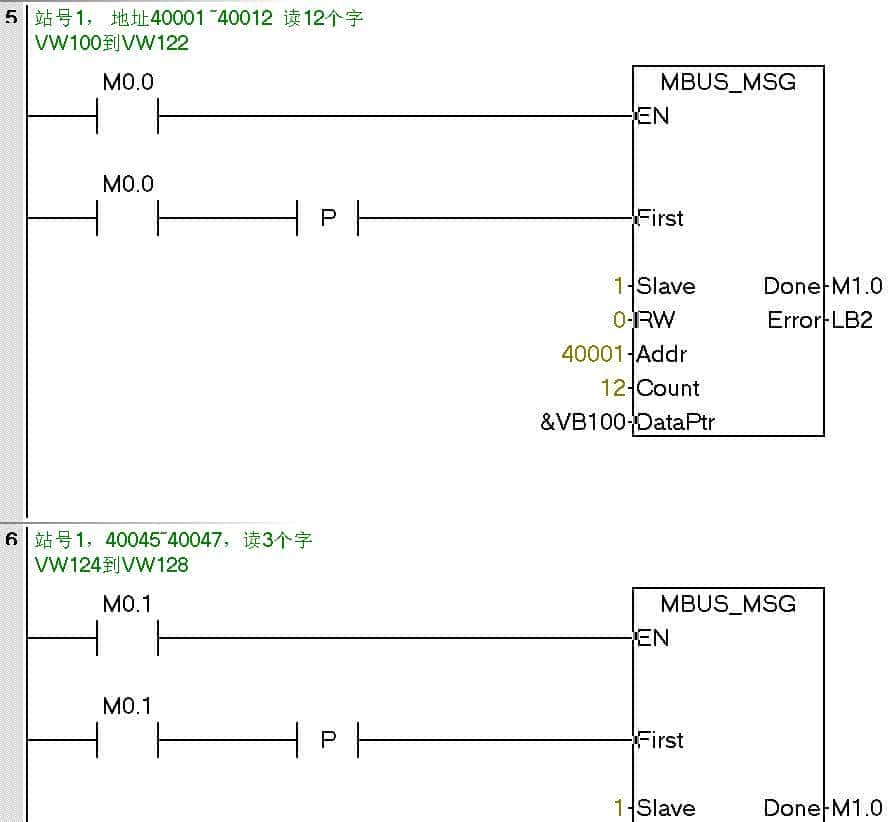

电表首地址从0开始，西门子200SMART从1开始，在电表的地址加1

电表首地址从0开始，西门子200SMART从1开始，在电表的地址加1

读到的电表的参数定义

读到电表的电压电流等，全部为整数，注意单位换算

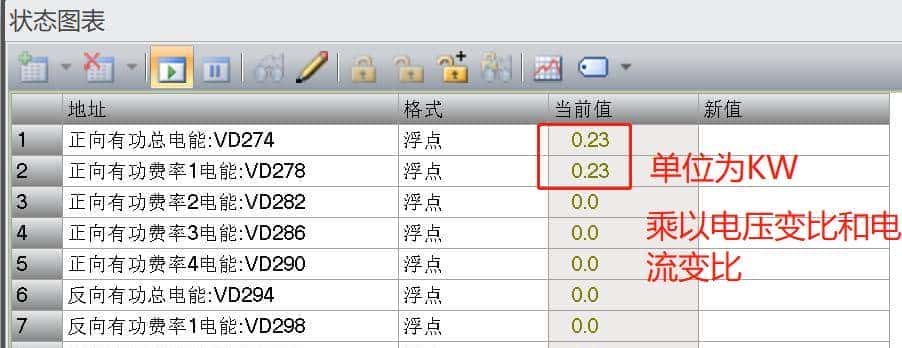

读到的累计用电量，为浮点数，乘以电压变比同时还乘以电流变比，单位为KWH

以上是用电压AC220V做的测试，所以电压显示过低，但不影响通讯测试，有需要采集电能时，可以选择正泰DTSU666型电能表，希望能给需要的朋友带来协助。
