玩转51单片机番外篇（1-2）：proteus实践

一. 工程新建

经过上一章节的讲解我们已经成功的安装了proteus软件，接下来进入主题，开始介绍proteus的操作。

1.第一打开开发环境，如图1-1所示

protues主界面

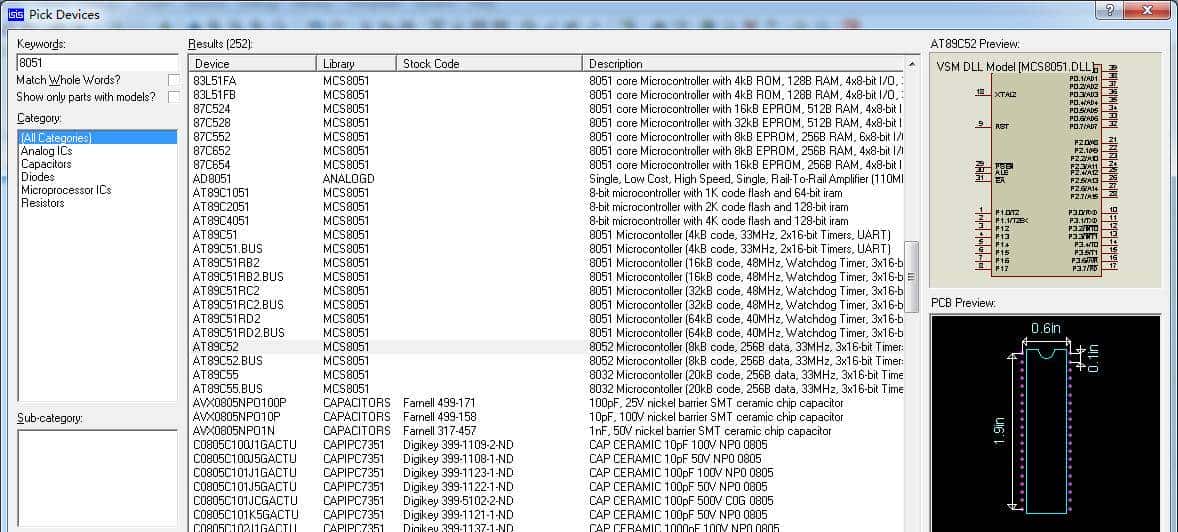

2.点击左侧的字母P，弹出元器件库。在keywords搜索框中输入8051，在右侧的器件库中选择AT89C51。操作如下图所示：

选择MCU型号

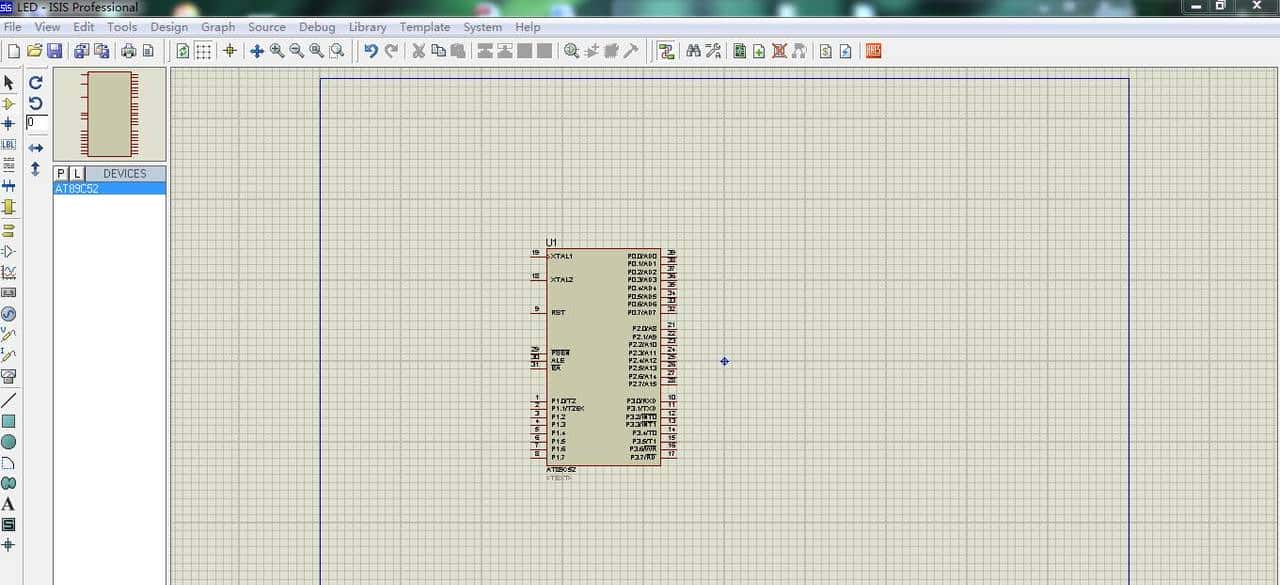

至于元器件添加，步骤如下：鼠标点击左边出现的一个小铅笔，在右侧的框图中点击，即可将元器件添加进来。如下图所示：

添加元器件

二. 绘制LED灯原理图

通过上面的学习，同学们可以基本了解到Proteus是如何添加元器件的，下面我们来新建一个LED灯的原理图，通过这个原理图来演示如何将代码在pc端跑起来。

1.添加LED灯，电阻等元器件，主控MCU我们选择是80C51,完整的工程原理图，可自行通过百度云链接，链接给在评论区。原理图如下图所示：

硬件原理图

2.在keil中编写LED灯驱动程序，从本章开始我们逐步分析电路图：本例中我们使用了MCU的P0.0口，作为输出，有关LED的软件部分，参考<玩转51单片机：LED灯>，这里只给出示例代码，完整代码依旧会放在评论区，需要自求。LED灯驱动部分代码如图所示：

驱动部分代码

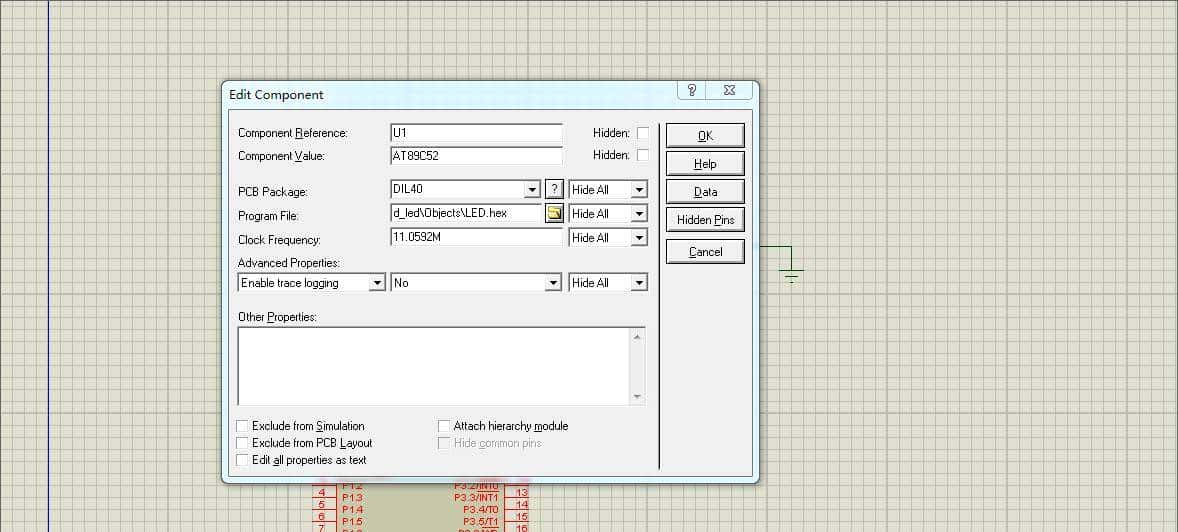

3.下载程序：双击原理图上的51单片机，如下图所示：

下载界面

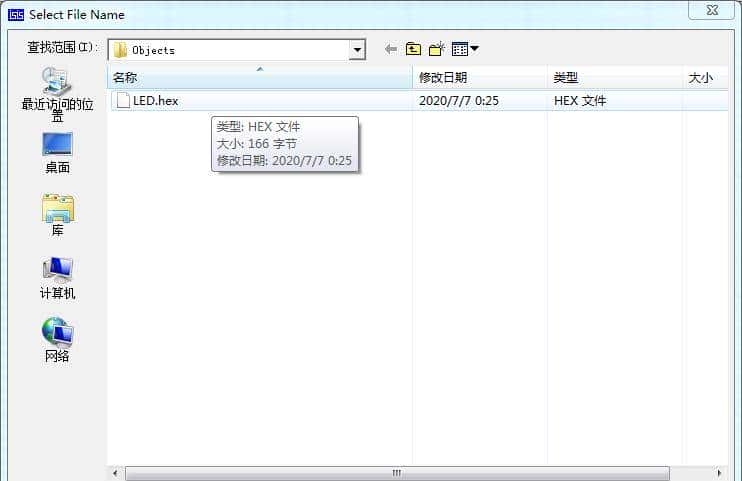

依次点击Program File，添加.hex文件，如下图所示：

hex文件添加

点击左下角播放按键，如图所示：

点击左下角播放按键

最终实验效果视频：
