你的 5G 手机咋上网打电话？这篇帮你拆明白背后的 “网络链条”

文章目录

前言一、手机如何上网二、手机如何打电话三、手机如何计费看懂关键角色CMNET 与 IP 承载网 的分工1. CMNET 网络：大众上网的 “主干道”2. IP 承载网：专业通信的 “高速专线”两大网络对比：各司其职，协同发力
总结

前言

刷短视频秒加载、跨城通话零延迟、流量扣费精准到 MB，我们每天用 5G 手机完成的操作，背后藏着各种类型的通信设备协同作战。从手机发出信号到收到回应，数据要经过怎样的 “闯关路线”？这些设备又在其中扮演什么角色？今天就来拆解这串 “隐形的设备链条”。带你了解运营商网络的组网构成。

一、手机如何上网

当你点开短视频时，手机里的数据流已经开启了横跨网络的旅程，每台设备都是不可或缺的 “中转站”：


手机：数据的 “始发站”，把视频请求转换成无线信号


基站（gNB）：“信号灯塔”，接收手机信号并转为数字数据包（支持 5ms 内低延迟传输）


UPF（用户面功能）：“数据分拣中心”，5G 核心网的关键角色，负责数据包的路由转发，还能给语音、视频分配不同优先级


业务路由器：“交通指挥员”，规划数据包的最优传输路径


业务防火墙：“安全检查站”，拦截恶意攻击，保护数据安全


核心层路由器：“城市数据枢纽”，汇聚本地所有用户的请求


省干 / 国干网络：“国家级高速路”，连接各省与全国核心节点的光纤网络


CDN 边缘节点：“本地仓库”，提前缓存热门视频，让数据不用跑到遥远的主服务器（冬奥会 8K 直播靠它实现 0.8 秒首屏加载）


源服务器：“内容大本营”，存储着你要观看的所有视频资源


反向回程：数据按原路径返回手机，最终呈现出流畅画面

💡 黑科技加持：CDN 让数据 “少跑腿”！比如看北京的视频，不用绕道广东的服务器，本地 CDN 节点直接 “送货上门”，延迟降低 60% 以上。

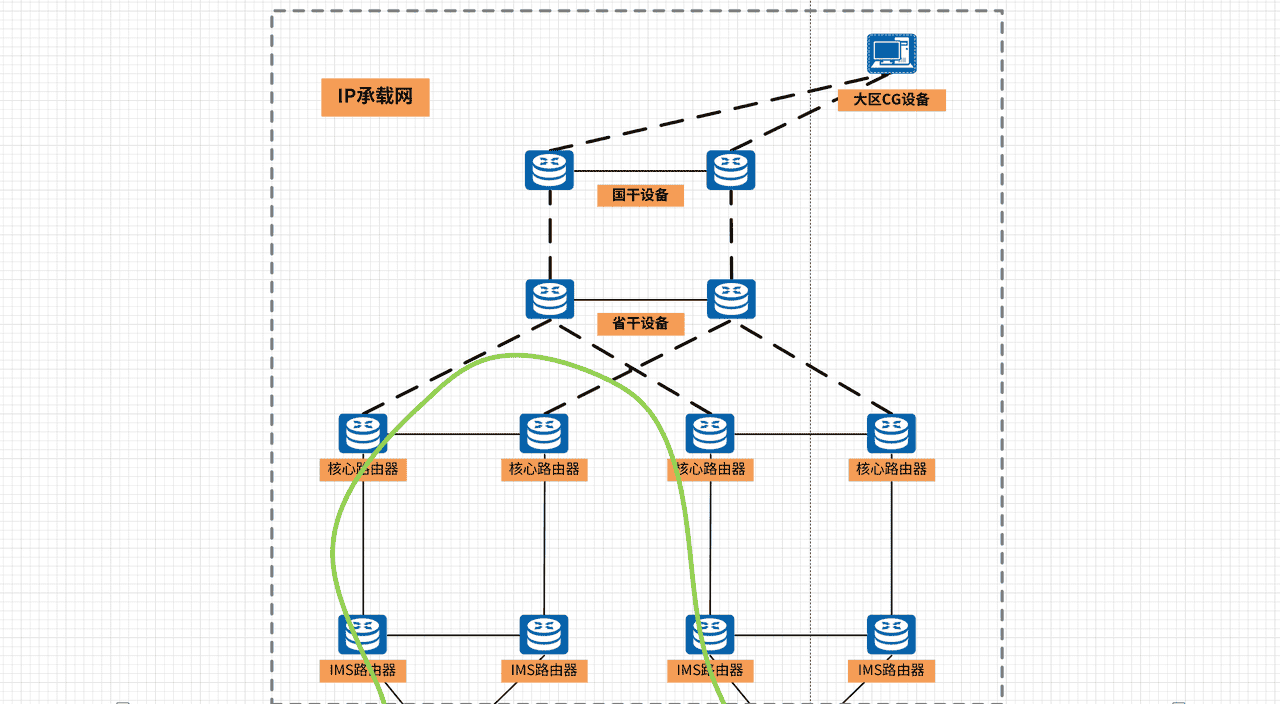

二、手机如何打电话

当福州的手机拨打厦门的号码，语音数据要经过 “城市内流转 + 跨城传输 + 城市内投递” 三大阶段：


IMS 路由器：“电话总控台”，负责解析号码、建立通话连接，就像跨城通话的 “调度中心”


IP 承载网：“跨城数据高铁”，专门传输语音和视频数据，保障通话不卡顿


双 UPF 协同：两地的 UPF 通过 N9 接口接力转发，即使通话中移动也能保持连接稳定

关键保障：5G VoNR 通话中，UPF 会给语音数据打上 “最高优先级” 标签，就算网络拥堵，通话延迟也能控制在 20ms 以内。

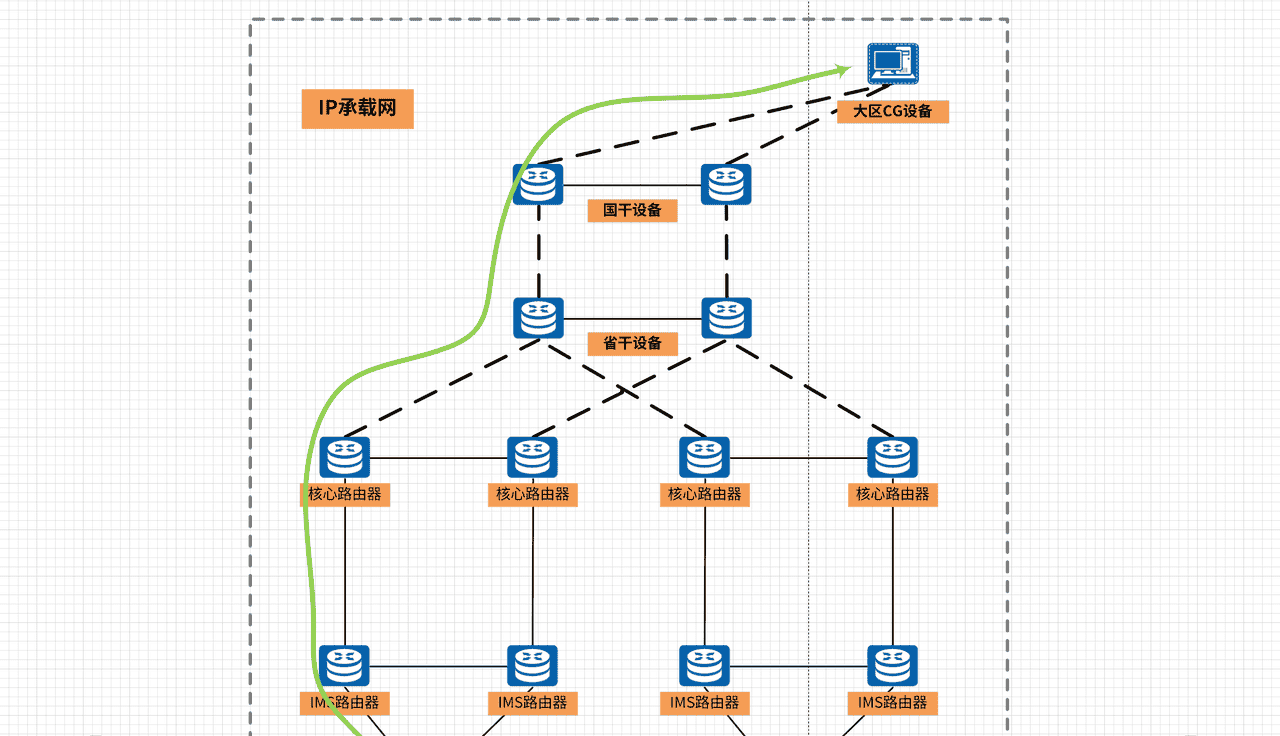

三、手机如何计费

你每用 1MB 流量，都有一套设备在实时 “记账”：

福州手机产生的流量数据，先经基站传到福州 UPF

UPF 实时统计流量使用情况，像 “电表” 一样记录数据用量

数据经 IMS 路由器、省干 / 国干网络，最终抵达大区 CG 设备

CG 设备（计费网关）：“财务清算中心”，汇总全国用户的用量数据，按套餐规则计算费用

实时性秘密：预付费用户的流量余额能实时更新，正是因为 UPF 每 10 秒就会向 CG 设备上报一次用量数据。

看懂关键角色

CMNET 与 IP 承载网 的分工

除了具体设备，5G 通信还依赖两大核心网络的支撑，它们就像 “双引擎”，确保数据和语音高效传输：

1. CMNET 网络：大众上网的 “主干道”

全称：中国移动互联网骨干网（China Mobile Network），是国内规模最大的公用互联网骨干网络之一

核心作用：承载大众互联网访问需求，比如刷网页、看视频、用 APP、云盘下载等，相当于 “全国互联网的交通大动脉”

特点：覆盖范围广（连接全国 31 个省区市）、带宽容量大（单链路带宽可达 100Gbps），能同时支撑数亿用户的并发访问

生活场景：你用手机刷抖音、逛淘宝时，数据正是通过 CMNET 网络连接到抖音服务器、阿里服务器，实现内容加载

2. IP 承载网：专业通信的 “高速专线”

核心作用：专注传输高质量、高可靠性的专业通信业务，比如 5G VoNR 通话、企业专线、视频会议、政务专网等，是 “通信业的 VIP 通道”

特点：低延迟（端到端延迟 ≤50ms）、高稳定（全年可用率 ≥99.99%）、抗干扰能力强，会为不同业务分配专属 “传输通道”，避免拥堵

生活场景：前面提到的福州 – 厦门跨城通话，语音数据就是通过 IP 承载网传输；企业开全国视频会议时，画面不卡顿、声音不延迟，也依赖它的支撑

两大网络对比：各司其职，协同发力

从基站、UPF 等具体设备，到 CMNET、IP 承载网两大核心网络，再到省干 / 国干网络、CDN 节点的协同，这串隐藏在 5G 信号后的 “隐形团队”，每一环都在默默发力。正是设备与网络的无缝配合，才让我们的通话更清晰、上网更流畅、计费更精准 —— 下次刷手机、打视频电话时，不妨想想：此刻正有多少设备和网络在为你 “服务”？

总结

以上便是运营商网络中如何处理手机的语音和上网数据，您也可以关注微信公众号
数通工程师，后续我会更新更多的实操案例和讲解，希望对您有用，更多关于数通设备的资料，持续更新中，欢迎您的关注！
