做web可视化尤其是三维可视化的肯定都知道glb模型，它是gltf模型的二进制格式，说白了引入glb格式实则是为了解决当gltf文件比较大时的传输和加载问题。

详解三维模型glb组织格式，并使用java语言解析glb文件

gltf我们在上一篇文章中详细介绍了其格式，尤其是用来存储几何信息、纹理信息以及动画信息的buffer数据，它一般是通过uri指向一个外部文件，列如xxx.bin文件或者是将uri内容通过base64编码嵌入内部，但是无论是哪种情况都需要必定的开销，而且通过base64编码还会增加gltf的文件大小，因此就有了今天的我们要说的glb文件。

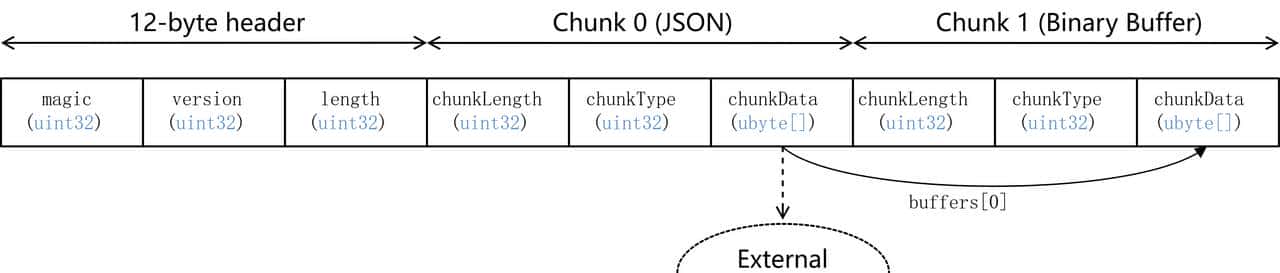

glb的组织格式如下：

详解三维模型glb组织格式，并使用java语言解析glb文件

其中前12个字节是固定位称为头部(header)，分别存储如下信息：

1、文件标识(magic)，其值必须是0x46546C67这个值实则就是ASCII 字符串 glTF，用来标表明这个是二进制的gltf；

2、版本(version)，其值为2表明为gltf的2.0版本。

3、总长度(length)，表明glb的总长度，包括header+chunk;

而接下来就是多个块数据，每一个块数据都有固定的结构，包括块长度，块类型和真正的块数据，其中块长度和块类型分别占4个字节，而块数据则是由块长度决定的，但是每个块数据其起始位置和结束位置必须与4字节对齐，列如第一块的起始位置不用说，肯定是对齐的，由于其起始位置就是第12个字节，但是其结束位置chunkData，如果长度不是4的倍数，则需要补充对齐，列如其chunkdata的字节长度为21，则需要在后面补充3个空格，以使得最终的字节数为4的倍数，依次类推，后面的块数据也一样。

详解三维模型glb组织格式，并使用java语言解析glb文件

对于块数据的类型定义一般有两种，一种是JSON格式必须是0x4E4F534A，另一种是bin格式其值必须是0x004E4942。

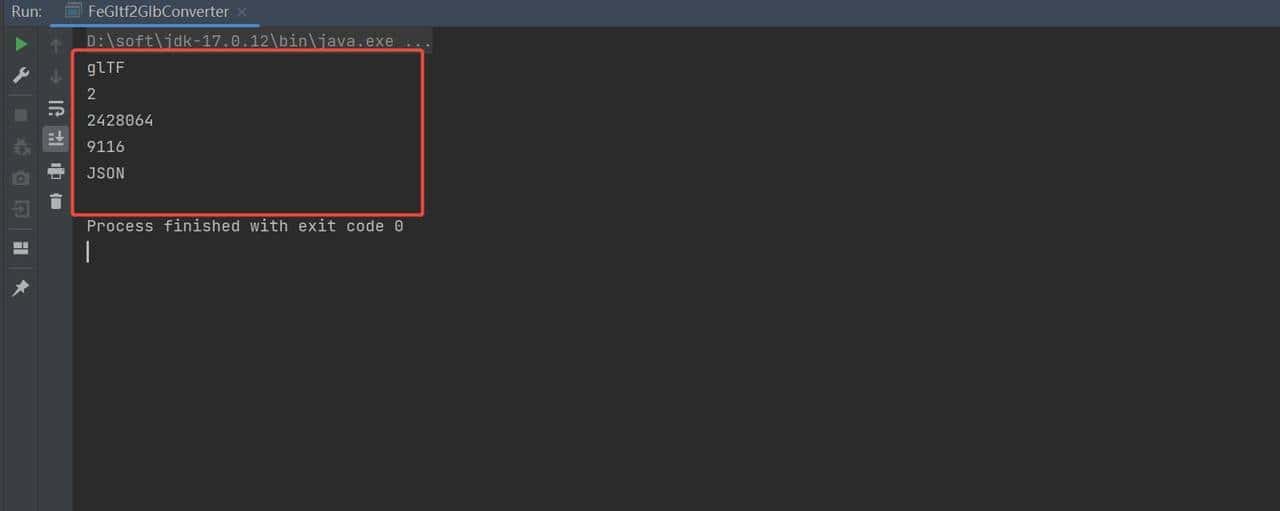

基于上述的理论知识，下面小编就使用java语言解析一个glb文件，其它不多说，直接看代码：

public static void main(String[] args) throws IOException {
        String glbFile = "D:\data\glb\wx.glb";
        //使用RandomAccessFile读取文件
        RandomAccessFile randomAccessFile = new RandomAccessFile(glbFile,"rw");
        //获取filechannel
        FileChannel fileChannel = randomAccessFile.getChannel();
        //申请4个字节读取magic
        ByteBuffer byteBuffer = ByteBuffer.allocate(4).order(ByteOrder.LITTLE_ENDIAN);
        fileChannel.read(byteBuffer);
        byte[] bytes = new byte[4];
        byteBuffer.flip();
        byteBuffer.get(bytes);
        String magic = new String(bytes);
        System.out.println(magic);
        //读取version
        byteBuffer.flip();
        fileChannel.position(4);
        fileChannel.read(byteBuffer);
        int version = byteBuffer.flip().getInt();
        System.out.println(version);
        //读取整个长度
        byteBuffer.flip();
        fileChannel.position(8);
        fileChannel.read(byteBuffer);
        int length = byteBuffer.flip().getInt();
        System.out.println(length);
        //获取第一个chunkdata的length
        byteBuffer.flip();
        fileChannel.position(12);
        fileChannel.read(byteBuffer);
        int chunklength1 = byteBuffer.flip().getInt();
        System.out.println(chunklength1);
        //获取第一个chunktype
        byteBuffer.flip();
        fileChannel.position(16);
        fileChannel.read(byteBuffer);
        //如果想转为16进制的0x4E4F534A可以使用下面的代码
//        int chunktype1 = byteBuffer.flip().get();
//        System.out.println(Integer.toHexString(chunktype1));
        byteBuffer.flip().get(bytes);
        String chunktype = new String(bytes);
        System.out.println(chunktype);
    }
