《云计算项目实践》中小型企业网络解决方案

项目一：中小型企业网解决方案—-小型园区网

一、网络结构拓扑图

二、VLAN 划分确认（项目一）

云计算项目指导

 在cisco设备中核心交换机VLAN配置如下图：

核心交换机端口连接接入层交换机从左到右端口编号为FE0/3-10连接FE0/1，核心交换机接入服务器群从右到左为FE0/11-13连接FE0/1，核心交换机连接 防火墙/出口交换机 为FE0/1连接FE0/0，连接2811路由器0为FE0/2连接FE0/0；核心交换机需创建以下 VLAN 及对应接口：

Cisco中拓扑结构-VLAN划分：

三、项目一具体实施步骤

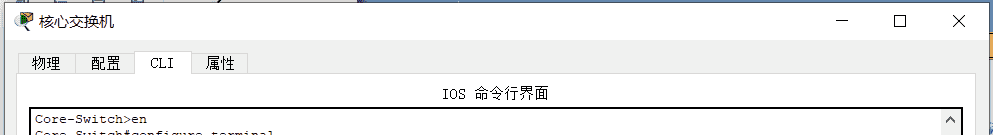

步骤 一：核心交换机（WS-C6506）基础配置

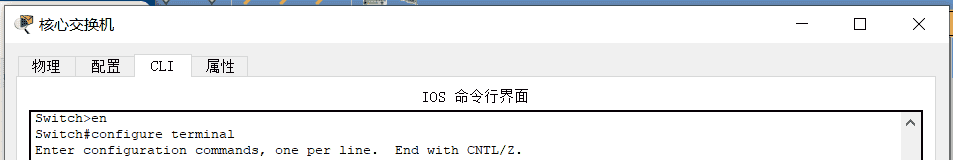

1、进入全局配置模式

2、配置 VTP Server 模式

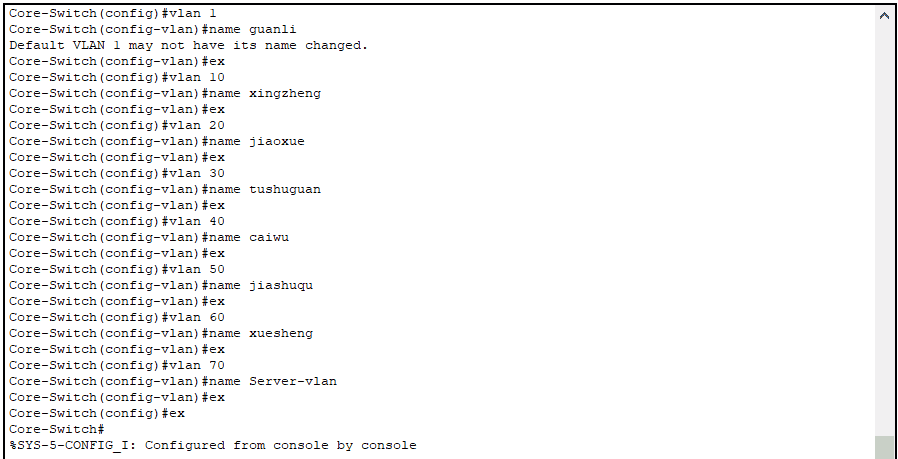

3、创建 VLAN

4、配置 VLAN SVI 地址（网关）

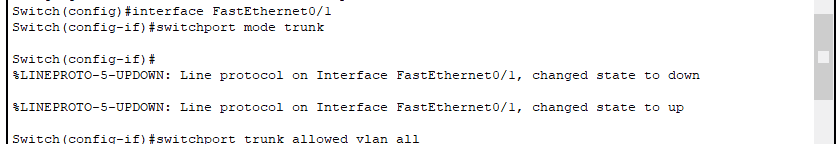

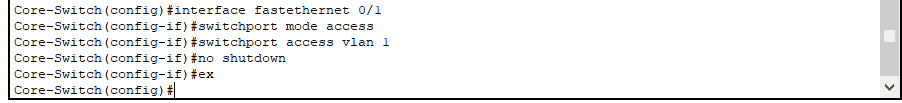

5、配置核心交换机连接端口（TRUNK 模式）

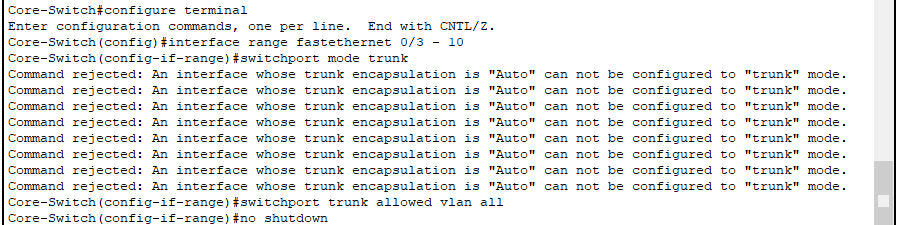

连接接入层交换机的端口（FE0/3-10）

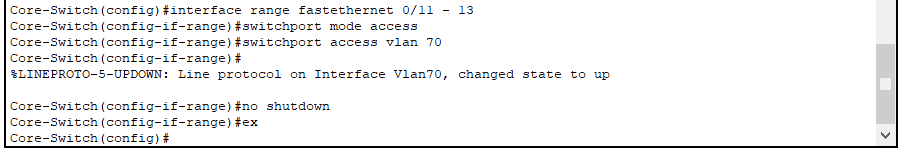

连接服务器群的端口（FE0/11-13，VLAN 70）

连接防火墙的端口（FE0/1）

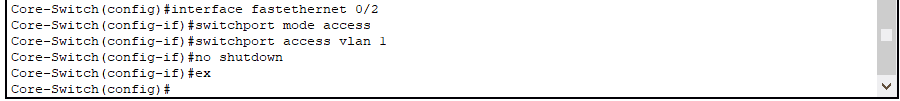

连接出口路由器的端口（FE0/2）

6、配置默认路由（指向防火墙/出口路由器）并保存配置

步骤 二：接入层交换机（WS-C2960）配置

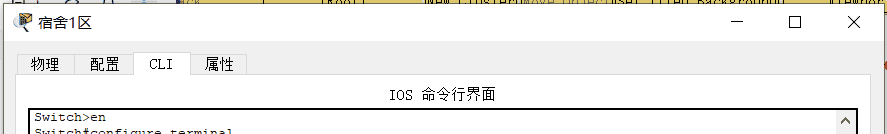

# 学生接入交换机（宿舍 1 区，VLAN60）

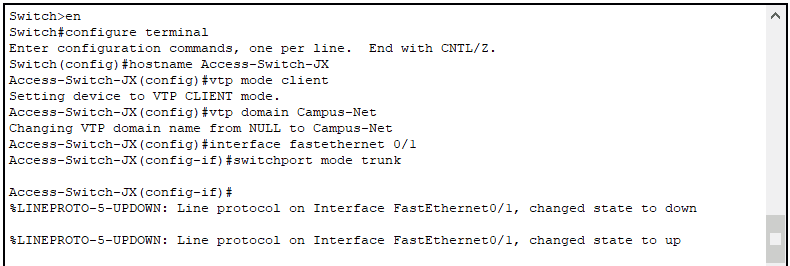

1、进入全局配置模式

2、配置 VTP Server 模式

3、配置上行端口（FE0/1）为 TRUNK 模式

4、配置下行端口（按 VLAN 划分）

5、保存配置

# 学生接入交换机（宿舍 2 区，VLAN60）

# 行政办公接入交换机（后勤管理楼，VLAN10）

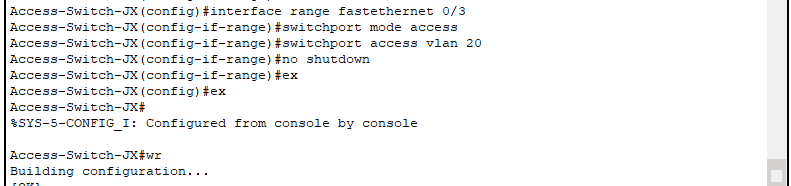

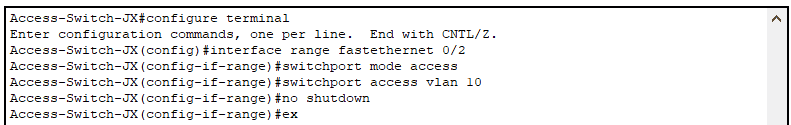

# 教学接入交换机（计算机中心，VLAN20）

（计算机中心端口FE0/1，Trunk）

（计算机中心端口FE0/2，VLAN20）

（计算机中心端口FE0/3，VLAN10）

# 图书馆接入交换机（图书馆 1，VLAN30）

（图书馆 1端口FE0/2，VLAN10）

（图书馆 1端口FE0/3，VLAN30）并记得保存配置

# 图书馆接入交换机（图书馆 2，VLAN30）

（图书馆 1端口FE0/2，VLAN10）并记得保存配置

# 财务中心接入交换机（VLAN40）

# 家属楼接入交换机（VLAN50）

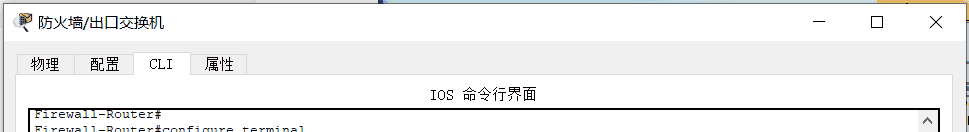

步骤 三：防火墙/路由器（2811）（PIX-515E-R-BUN）基础配置

1、进入全局配置模式

2、配置接口地址

3、配置 OSPF 路由协议

4、配置 NAT

5、保存配置

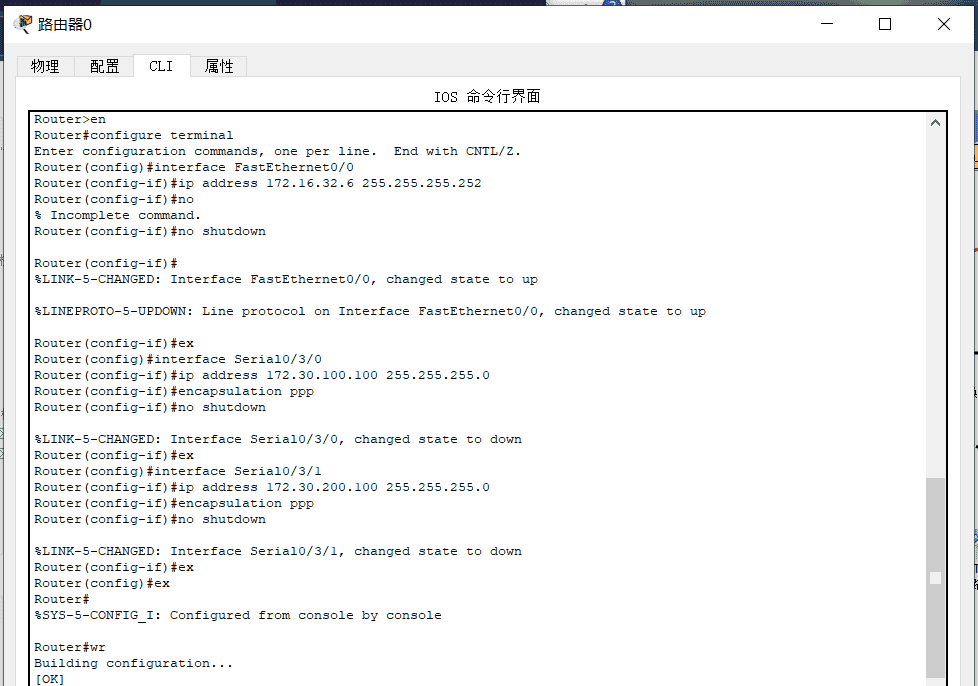

步骤 四：路由器0（2811）配置

1、进去全局模式配置端口

2、配置 OSPF 路由协议，保存配置

步骤 五：分校区路由器（2811）配置

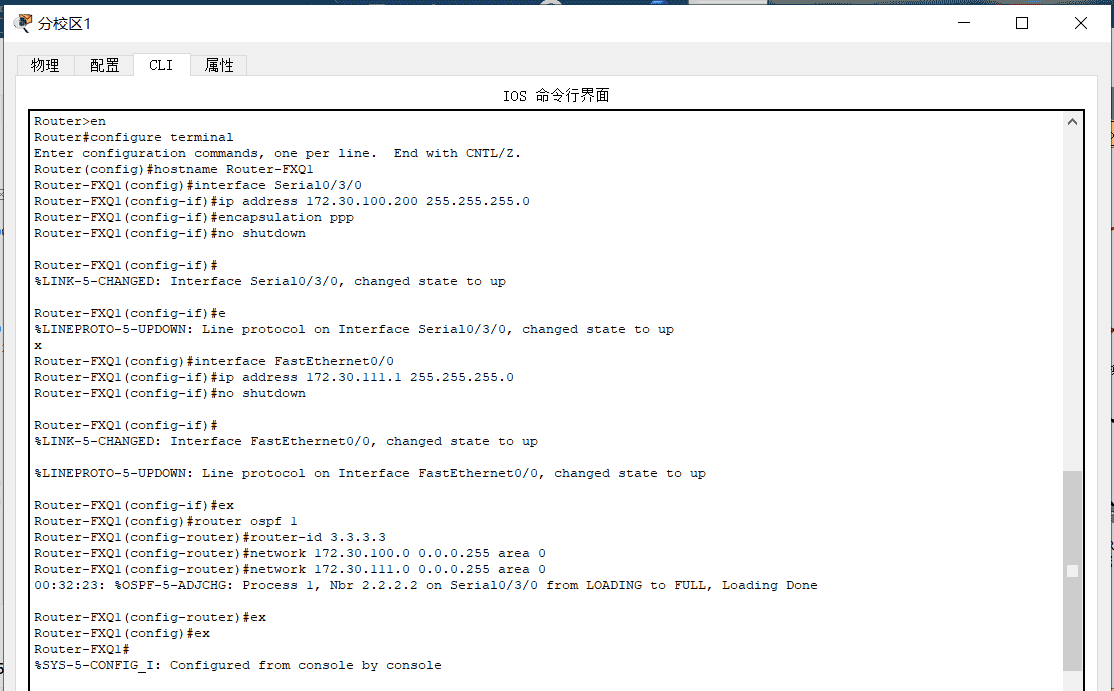

1、分校区1路由器（2811）配置

2、分校区2路由器（2811）配置

步骤 六：服务器群配置（静态 IP）

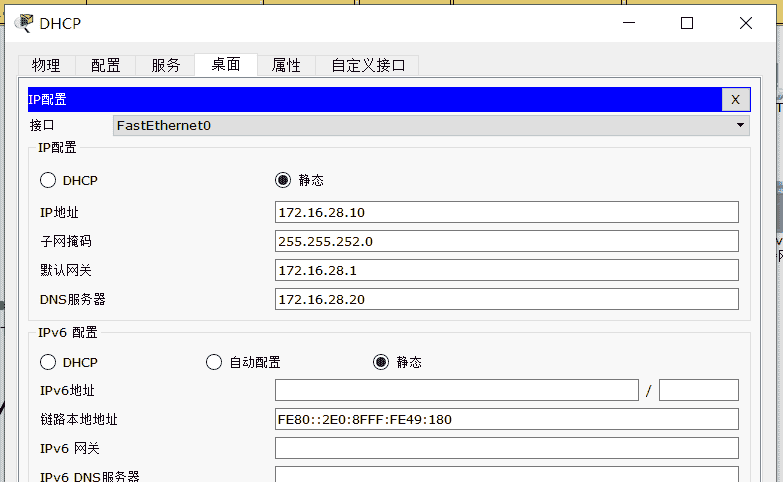

1、DHCP 服务器（172.16.28.10/22）

配置 IP 地址、网关、DNS

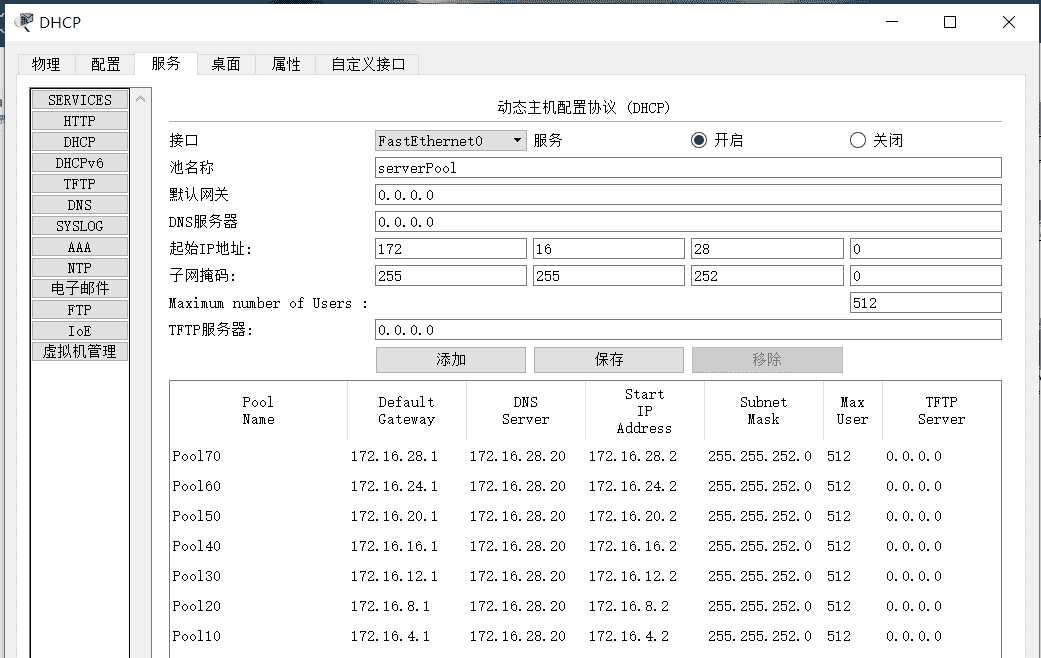

配置 DHCP 地址池（对应各 VLAN）

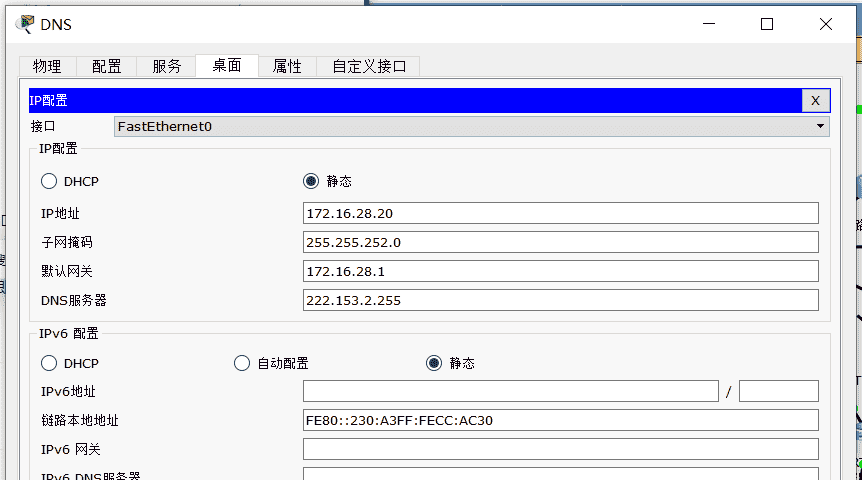

2、DNS 服务器（172.16.28.20/22）

配置 IP 地址、网关、DNS

搭建域名解析服务（指向 WEB 服务器 172.16.28.30）

3、WEB 服务器（172.16.28.30/22）

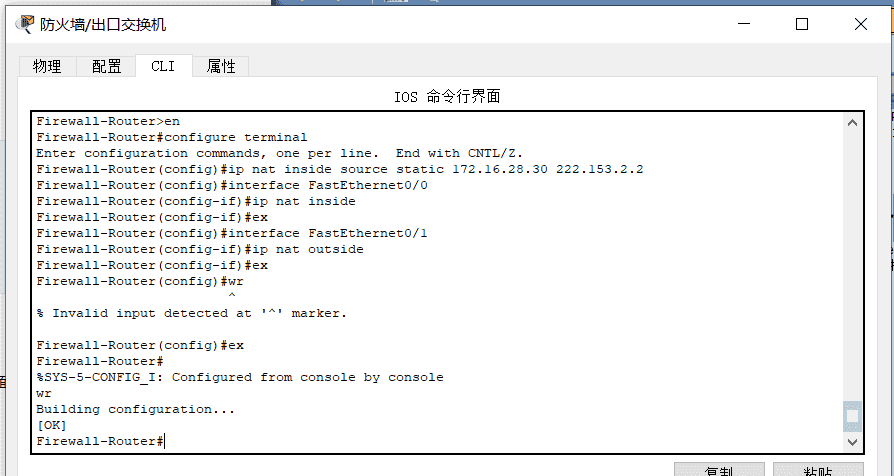

4、配置外网映射（NAT，在出口路由器上操作）

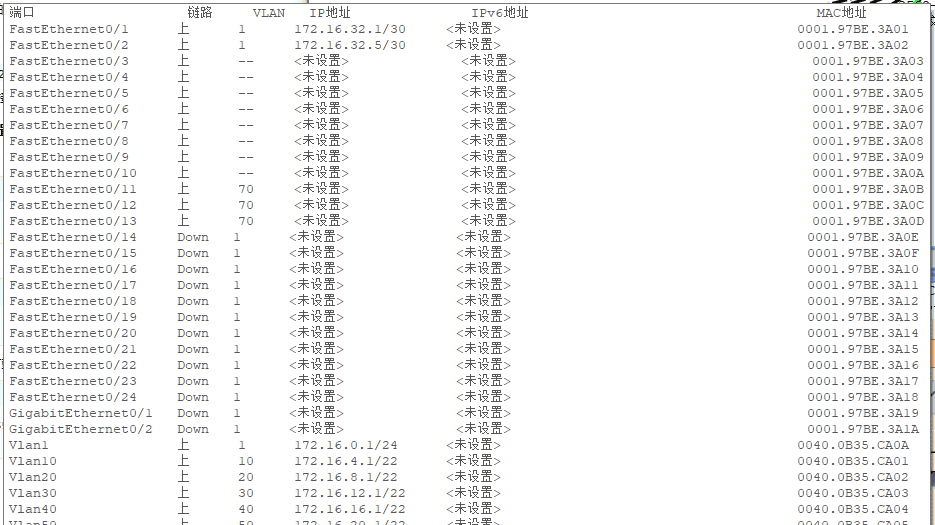

5、核心交换机配置信息

步骤 七：ACL 配置（核心交换机）

1、进入全局配置模式

2、配置 VLAN 间访问控制

# 财务VLAN40不允许其他VLAN访问

# 行政办公VLAN10可访问其他VLAN，其他VLAN不能访问VLAN10

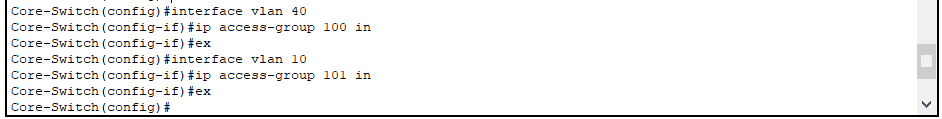

# 应用ACL到VLAN SVI接口

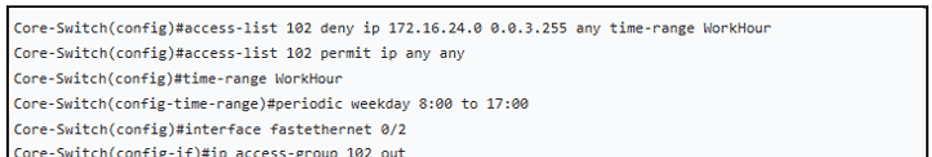

3、配置学生 VLAN60 上班时间禁止访问外网

4、保存配置

四、网络调试与验证

步骤一：DHCP 功能检测

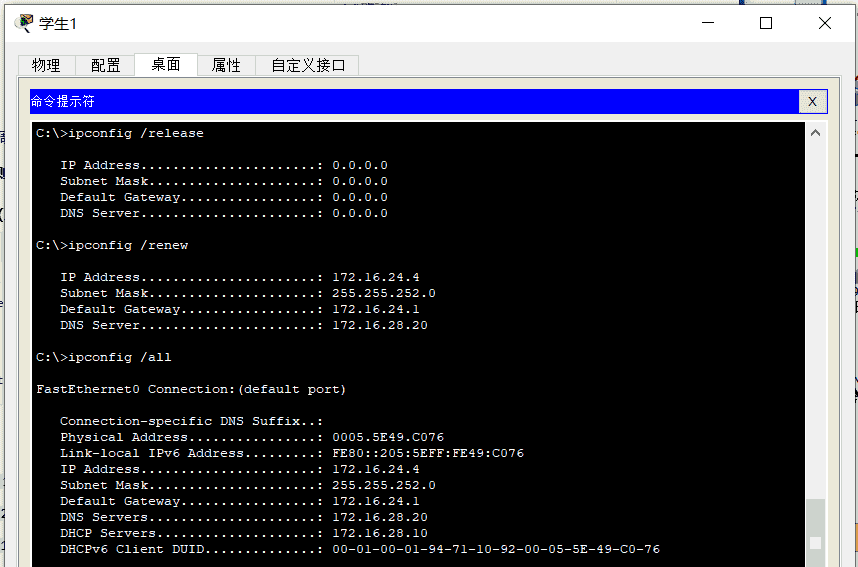

1、客户端 PC 检测（以其中一台PC-PT为例）

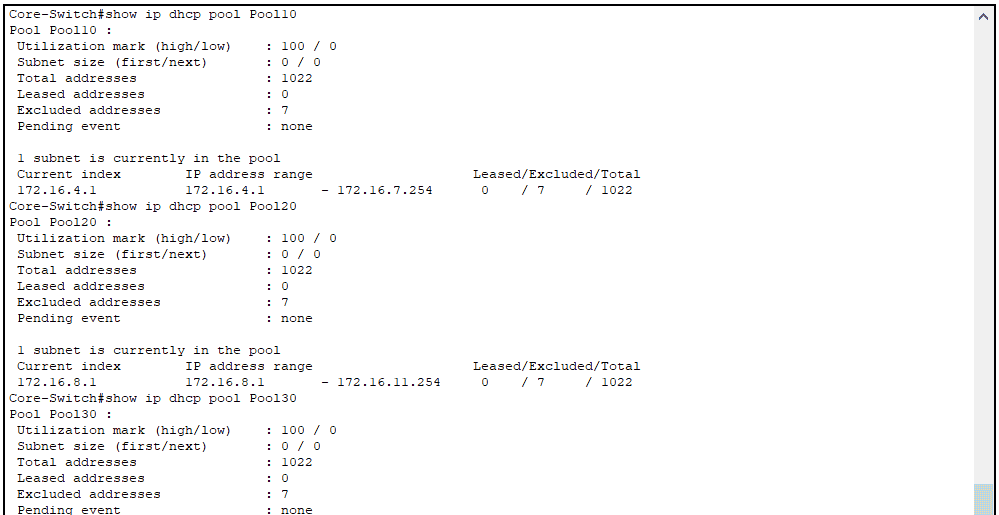

2、DHCP 服务器端检测

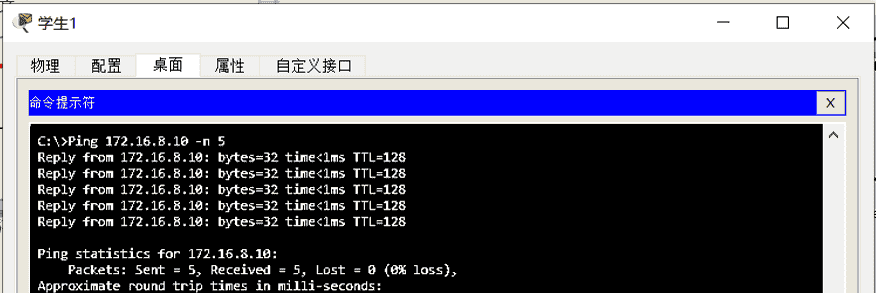

步骤二：终端用户 PC 相互访问

1、同 VLAN 内 PC 互访（VLAN10 内两台 PC）

2、跨 VLAN 互访（VLAN10 PC Ping VLAN20 PC）

步骤三：内网服务器访问与内外网 WEB 访问

1、内网 PC 访问内网服务器

2、内网 PC 访问外网 WEB（Internet 服务器）

步骤四：所有 PC 访问 Internet 服务器（如 Internet WEB）

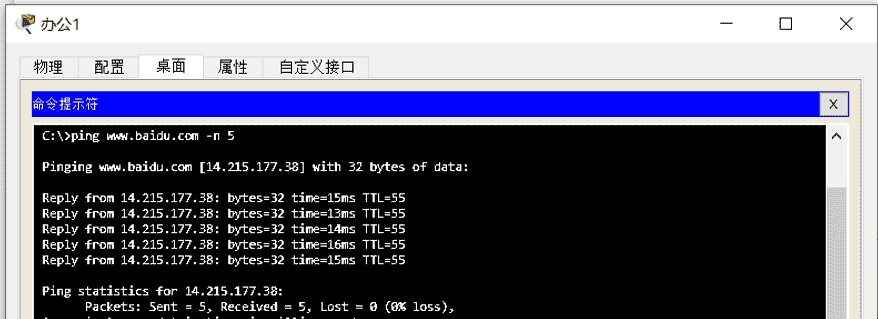

# 任意内网PC访问公网WEB（以百度为例）

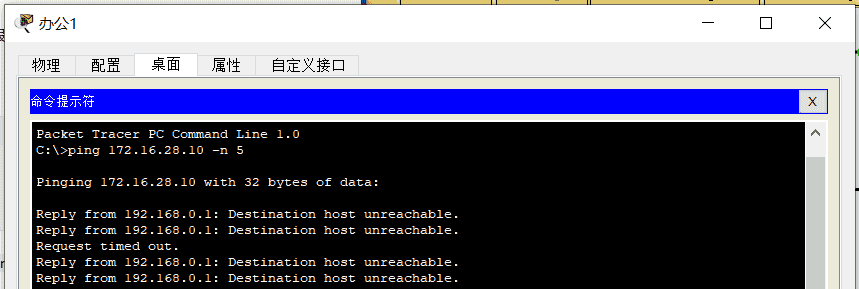

步骤五:ACL 配置后检测

步骤六：其他网络连通性检测

1、设备接口状态全量检测
# 出口路由器
show ip interface brief

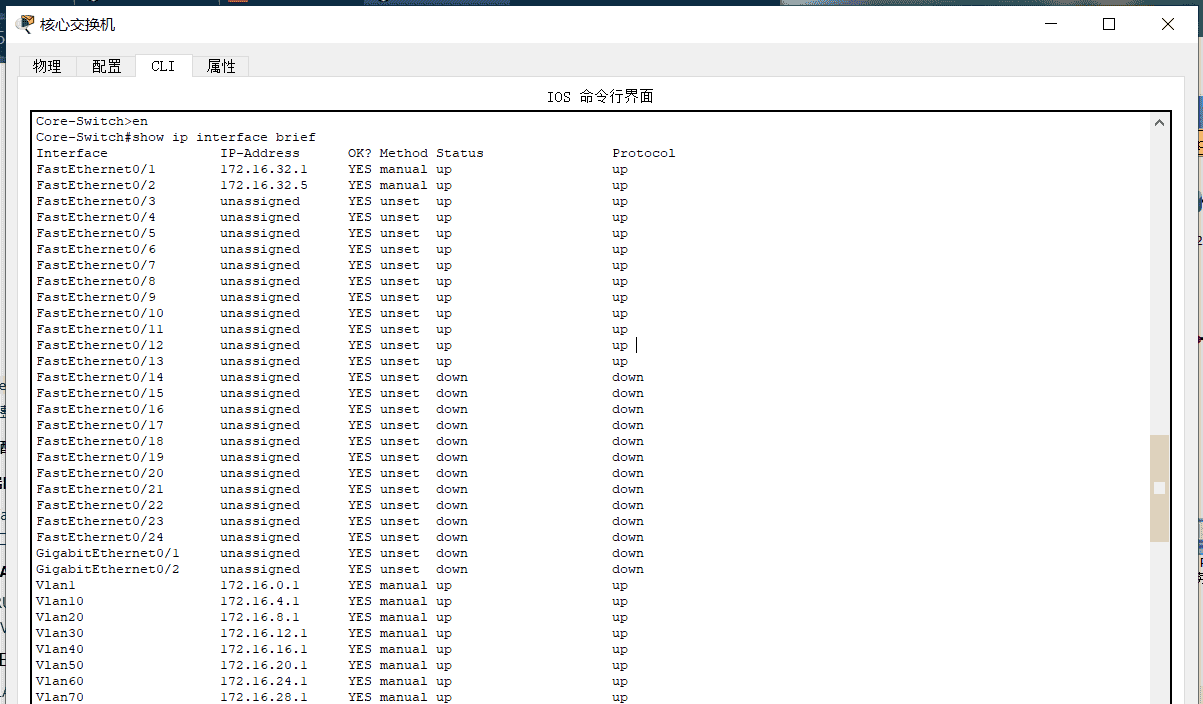

# 核心交换机

show ip interface brief | include Vlan
show interfaces trunk  # 验证Trunk接口状态

# ISP路由器
show ip interface brief

2、全网路由表检测（出口路由器）
