继电器

继电器是一种电控制器件。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。一般应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

继电器有如下几种作用:

1)扩大控制范围:例如,多触点继电器控制信号达到某必定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路。

2)放大:例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路。

3)综合信号:例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,达到预定的控制效果。

4)自动、遥控、监测:例如,自动装置上的继电器与其他电器一起,可以组成程序控制线路,从而实现自动化运行。

电气基本知识

接触器

接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场,使版触头闭合,以达到控制负载的电器。

接触器的工作原理是:当接触器线圈通电后,线圈电流会产生磁场,产生的磁场使静铁芯产生电磁吸力吸引动铁芯,并带动交流接触器点动作,常闭触点断开,常开触点闭合,两者是联动的。当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触点复原,常开触点断开,常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点类似。

电气基本知识

接触器和继电器的区别?

1、继电器和接触器的本质区别就是承受的载荷不同,电流容量大的是接触器,小的是继电器,还有区别使用在主回路的用接触器,控制回路用继电器。

2、接触器的作用是用来接通和分断较大的电流信号,驱动电机等功率设备;

3、继电器的作用是用来进行信号的转换,不同电压等级的设备之间控制信号的接口,其触点承载能力一般较小,用来驱动接触器等电器元件。

变频器

变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。可分为交——交变频器,交——直——交变频器。交——交变频器可直接把交流电变成频率和电压都可变的交流电;交——直——交变频器则是先把交流电经整流器先整流成直流电,再经过逆变器把这个直流电流变成频率和电压都可变的交流电。

变频器除了可以用来改变交流电源的频率之外,还可以用来改变交流电动机的转速和扭矩。在该应用环境下,最典型的变频器结构是三相二级电压源变频器。该变频器通过半导体开关和脉冲宽度调制(PWM)来控制各相电压。

另外,变频器还可以在航空航天业中。例如:飞机上的电力设备一般需要400Hz的交流电,而地面上使用的交流电一般为50Hz或60Hz。因此,当飞机停在地面上时,需要使用变频器将地面上的50Hz或60Hz的交流电变为400Hz的交流电供飞机使用。

电气基本知识

伺服控制器

伺服驱动器(servo drives)又称为“伺服控制器”、“伺服放大器”,是用来控制伺服电机的一种控制器,其作用类似于变频器作用于普通交流马达,属于伺服系统的一部分,主要应用于高精度的定位系统。一般是通过位置、速度和力矩三种方式对伺服电机进行控制,实现高精度的传动系统定位,目前是传动技术的高端产品。

目前主流的伺服驱动器均采用数字信号处理器(DSP)作为控制核心,可以实现比较复杂的控制算法,实现数字化、网络化和智能化。功率器件普遍采用以智能功率模块(IPM)为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。功率驱动单元第一通过三相全桥整流电路对输入的三相电或者市电进行整流,得到相应的直流电。经过整流好的三相电或市电,再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。整流单元(AC-DC)主要的拓扑电路是三相全桥不控整流电路。

电气基本知识

伺服驱动器

伺服驱动器(servo drives)又称为“伺服控制器”、“伺服放大器”,是用来控制伺服电机的一种控制器,其作用类似于变频器作用于普通交流马达,属于伺服系统的一部分,主要应用于高精度的定位系统。一般是通过位置、速度和力矩三种方式对伺服电机进行控制,实现高精度的传动系统定位,目前是传动技术的高端产品。

伺服驱动器是现代运动控制的重大组成部分,被广泛应用于工业机器人及数控加工中心等自动化设备中。尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置3闭环控制算法。该算法中速度闭环设计合理与否,对于整个伺服控制系统,特别是速度控制性能的发挥起到关键作用。

在伺服驱动器速度闭环中,电机转子实时速度测量精度对于改善速度环的转速控制动静态特性至关重大。为寻求测量精度与系统成本的平衡,一般采用增量式光电编码器作为测速传感器,与其对应的常用测速方法为M/T测速法。M/T测速法虽然具有必定的测量精度和较宽的测量范围,但这种方法有其固有的缺陷,主要包括:1)测速周期内必须检测到至少一个完整的码盘脉冲,限制了最低可测转速;2)用于测速的2个控制系统定时器开关难以严格保持同步,在速度变化较大的测量场合中无法保证测速精度。因此应用该测速法的传统速度环设计方案难以提高伺服驱动器速度跟随与控制性能。

电气基本知识

伺服电机

伺服电机(servo motor )是指在伺服系统中控制机械元件运转的发动机,是一种补助马达间接变速装置。

伺服电机可使控制速度,位置精度超级准确,可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制,并能快速反应,在自动控制系统中,用作执行元件,且具有机电时间常数小、线性度高、始动电压等特性,可把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类,其主要特点是,当信号电压为零时无自转现象,转速随着转矩的增加而匀速下降。

1、伺服系统(servo mechanism)是使物体的位置、方位、状态等输出被控量能够跟随输入目标(或给定值)的任意变化的自动控制系统。伺服主要靠脉冲来定位,基本上可以这样理解,伺服电机接收到1个脉冲,就会旋转1个脉冲对应的角度,从而实现位移,由于,伺服电机本身具备发出脉冲的功能,所以伺服电机每旋转一个角度,都会发出对应数量的脉冲,这样,和伺服电机接受的脉冲形成了呼应,或者叫闭环,如此一来,系统就会知道发了多少脉冲给伺服电机,同时又收了多少脉冲回来,这样,就能够很准确的控制电机的转动,从而实现准确的定位,可以达到0.001mm。直流伺服电机分为有刷和无刷电机。有刷电机成本低,结构简单,启动转矩大,调速范围宽,控制容易,需要维护,但维护不方便(换碳刷),产生电磁干扰,对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。无刷电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑,力矩稳定。控制复杂,容易实现智能化,其电子换相方式灵活,可以方波换相或正弦波换相。电机免维护,效率很高,运行温度低,电磁辐射很小,长寿命,可用于各种环境。

2、交流伺服电机也是无刷电机,分为同步和异步电机,目前运动控制中一般都用同步电机,它的功率范围大,可以做到很大的功率。大惯量,最高转动速度低,且随着功率增大而快速降低。因而适合做低速平稳运行的应用。

3、伺服电机内部的转子是永磁铁,驱动器控制的U/V/W三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度。伺服电机的精度决定于编码器的精度(线数)。

交流伺服电机和无刷直流伺服电机在功能上的区别:交流伺服要好一些,由于是正弦波控制,转矩脉动小。直流伺服是梯形波。但直流伺服比较简单,便宜。

电气基本知识

伺服驱动器与伺服电机之间区别?

伺服电机又叫交流伺服电机,交流同步电机;普通电机一般指交流异步电机。

主要区别在于:

1、工作在闭环反馈和开环状态原理的区别;

这也是最大的区别,交流同步电机需要通过电机后端的传感器及编码器反馈速度、位置或力矩参考值给配套驱动器,再由驱动器实时调整驱动电流按用户指定值来控制电机旋转,而异步直流步进电机一般直接由变频器或调压器等装置直接驱动电机旋转,并不会对外部干扰因素如力矩过大,负载过重做到动态调整,所以前者比后者更高效,高级,节能,精准。

2、同步和异步结构的区别;

交流同步电机结构是定子线圈+磁性转子,它需要通过反馈编码器的同步信号知道转子变换的磁场,达到精准控制的目的,而异步电机结构是定子三相线圈星状或三角结构+转子铁心,单靠驱动电压控制设定频率值达到旋转目的的,高级矢量变频器由于只是对显示值简单调整,并无同步信号要求,故不算真正意义上的闭环反馈。所以前者比后者更复杂,绝不能轻易拆卸调整。

3、专用和通用的区别;

前者由于受编码器类型和厂家限制,一般配套的驱动器不仅按惯量大中小,功率区分,还按通讯协议做到了专机专用,就是说一款伺服电机只能对应一款驱动器,不能不同系列不同功率对应连接,而交流异步电机一般可以配套在不同功率的变频器上,只要不超过最大转速电流即可。所以,伺服也给维修界带来了挑战,一般交流同步电机维修技术含量高,维修成本大,不仅需要搭建多个不同种类和功率的伺服测试平台,还要积累大量经验。

编码器

编码器(encoder)是将信号(如比特流)或数据编制、转换为可用以通讯、传输和存储之形式的设备。编码器是把角位移或直线位移转换成电信号的一种装置。前者称为码盘,后者称为码尺。按照读出方式编码器可以分为接触式和非接触式两种;按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号,再把这个电信号转变成计数脉冲,用脉冲的个数表明位移的大小。绝对式编码器的每一个位置对应一个确定的数字码,因此它的示值只与测量的起始和终止位置有关,而与测量的中间过程无关。

编码器可按以下方式来分类。

1、按码盘的刻孔方式不同分类

(1)增量型:就是每转过单位的角度就发出一个脉冲信号(也有发正余弦信号,然后对其进行细分,斩波出频率更高的脉冲),一般为A相、B相、Z相输出,A相、B相为相互延迟1/4周期的脉冲输出,根据延迟关系可以区别正反转,而且通过取A相、B相的上升和下降沿可以进行2或4倍频;Z相为单圈脉冲,即每圈发出一个脉冲。

(2)绝对值型:就是对应一圈,每个基准的角度发出一个唯一与该角度对应二进制的数值,通过外部记圈器件可以进行多个位置的记录和测量。

2、按信号的输出类型分为:电压输出、集电极开路输出、推拉互补输出和长线驱动输出。

3、以编码器机械安装形式分类

(1)有轴型:有轴型又可分为夹紧法兰型、同步法兰型和伺服安装型等。

(2)轴套型:轴套型又可分为半空型、全空型和大口径型等。

4、以编码器工作原理可分为:光电式、磁电式和触点电刷式。

电气基本知识

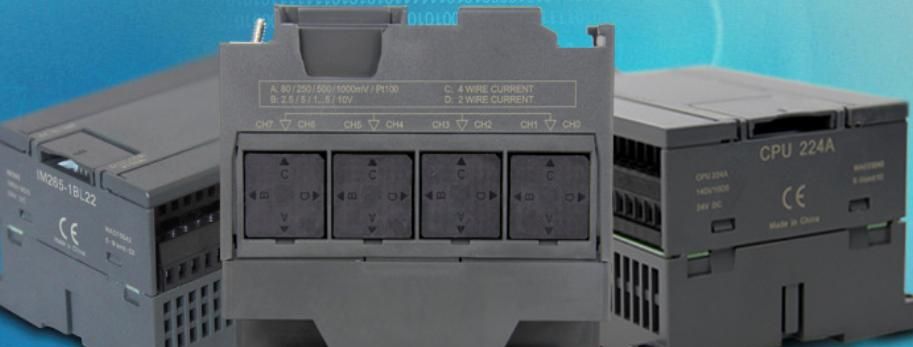

PLC

可编程逻辑控制器是种专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器,在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。

扫描技术

当PLC控制器投入运行后,其工作过程一般分为三个阶段,即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间,PLC控制器的CPU以必定的扫描速度重复执行上述三个阶段。

输入采样阶段

在输入采样阶段,PLC控制器以扫描方式依次地读入所有输入状态和数据,并将它们存入I/O映象区中的相应得单元内。输入采样结束后,转入用户程序执行和输出刷新阶段。在这两个阶段中,即使输入状态和数据发生变化,I/O映象区中的相应单元的状态和数据也不会改变。因此,如果输入是脉冲信号,则该脉冲信号的宽度必须大于一个扫描周期,才能保证在任何情况下,该输入均能被读入。

用户程序执行阶段

在用户程序执行阶段,PLC控制器总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时,又总是先扫描梯形图左边的由各触点构成的控制线路,并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算,然后根据逻辑运算的结果,刷新该逻辑线圈在系统RAM存储区中对应位的状态;或者刷新该输出线圈在I/O映象区中对应位的状态;或者确定是否要执行该梯形图所规定的特殊功能指令。在用户程序执行过程中,只有输入点在I/O映象区内的状态和数据不会发生变化,而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化,而且排在上面的梯形图,其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用;相反,排在下面的梯形图,其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。

输出刷新阶段

当扫描用户程序结束后,PLC控制器就进入输出刷新阶段。在此期间,CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路,再经输出电路驱动相应的外设。这时,才是PLC控制器的真正输出。同样的若干条梯形图,其排列次序不同,执行的结果也不同。另外,采用扫描用户程序的运行结果与继电器控制装置的硬逻辑并行运行的结果有所区别。当然,如果扫描周期所占用的时间对整个运行来说可以忽略,那么二者之间就没有什么区别了。

一般来说,PLC控制器的扫描周期包括自诊断、通讯等,如下图所示,即一个扫描周期等于自诊断、通讯、输入采样、用户程序执行、输出刷新等所有时间的总和。

电气基本知识

电气基本知识

在PLC指令中I,Q,M,L,D分别指的是什么?

I 输入映像寄存器,Q输出映像寄存器,M辅助继电器,L临时变量寄存器,D数据寄存器。
