前言

工业软件、设备仿真或可视化监控系统中，二维界面常常难以直观表达空间结构和运动逻辑。而 WPF 本身对 3D 图形的支持较为底层，直接使用 Media3D 编写复杂模型不仅繁琐，还容易出错。

这时候，HelixToolkit 就成了大家不可错过的工具包。它是一个开源的 WPF 3D 图形库，封装了大量常用几何体、相机控制、光照和交互功能，我们能快速开发专业级的 3D 可视化应用。

本文将聊聊如何用 HelixToolkit 实现一个钻包设备的 3D 监控界面。

项目介绍

项目是一个基于 WPF 和 HelixToolkit.Wpf 的 3D 设备监控演示程序，主要用于模拟数控设备上多个钻包（钻头组）的空间布局与动态动作。

程序通过代码动态生成上百个钻头模型，并支持按编号控制其”伸出”或”收回”的 Z 轴运动，同时实时显示当前激活的工具列表。

整个界面包含三个区域：上左钻包、上右钻包和下左钻包，每个区域由若干圆柱体（代表钻头）和编号标签组成，主轴钻头以红色高亮标识。

项目功能

1、动态生成 3D 钻头模型

根据预设坐标批量创建圆柱体，区分主轴与普通钻头。

2、分组管理

将不同区域的钻头分别存入 modelsTL、modelsTR、modelsBL 列表，便于独立控制。

3、交互式控制

通过按钮输入钻头编号，实现单个或全部钻头的”出刀”（Z 轴正向移动）和”收刀”（回原位）。

4、实时状态反馈

界面上显示当前处于工作状态的钻头编号列表。

5、滑块调节

支持通过 Slider 调整整个钻包在 Y 轴或 Z 轴上的整体偏移，模拟设备微调。

项目特点

1、模块化设计

各刀具组独立管理模型与数据，扩展和维护简便，新增或调整刀具组时仅需修改对应部分。

2、真实物理模拟

模拟机床实际工作特性，上、下钻包Z轴移动方向与实际一致，刀具伸出与收回动作还原真实机构运动。

3、直观操作界面

采用左右布局，左侧控制面板功能分明，右侧三维视图清晰，控件排布符合操作习惯。

4、灵活交互方式

支持滑块连续调节与按钮快速切换，适应不同操作场景。

项目技术

基于WPF的3D图形能力，使用Viewport3D作为三维渲染容器，通过GeometryModel3D构建三维几何体，使用Material定义模型外观材质，利用Transform3D实现模型的变换操作。

HelixToolkit是一个强劲的WPF 3D工具库，项目中使用它提供的HelixViewport3D作为三维视图容器，该组件内置了相机控制、光照系统和坐标显示等高级功能，大大简化了三维场景的构建。

项目代码

根据 ToolInfo 数据动态创建一个钻头的 3D 模型及其编号标签。

void CreteDrill3D(ToolInfo toolInfo, List
{
double x = toolInfo.PointX;
double y = toolInfo.PointY;
double z = toolInfo.PointZ;
double secondZ = -5;
double lenght1 = -10;
double offzTxt = 1;
int tNo = 0;
int.TryParse(toolInfo.ToolName, out tNo);

if (tNo 50)//下钻
{
lenght1 = 10;
offzTxt = -2;
secondZ = -secondZ;
}
elseif (tNo 150)//上右钻包
{
}
else//上左钻包
{
}

ModelUIElement3D element1 = new ModelUIElement3D;
GeometryModel3D geom = new GeometryModel3D;
if (toolInfo.ToolType == "main")
{
geom.Material = MaterialHelper.CreateMaterial(Brushes.Red, null, null, 1);
}
else
{
geom.Material = MaterialHelper.CreateMaterial(Brushes.AliceBlue, null, null, 1);
}

var builder = new MeshBuilder(false, false);

Point3D point3D = new Point3D(x, y, z);
builder.AddCylinder(point3D, point3D + new Vector3D(0, 0, lenght1), 2, 40, true, true);

point3D = new Point3D(x, y, z + lenght1);
builder.AddCylinder(point3D, point3D + new Vector3D(0, 0, secondZ), 1, 40, true, true);

geom.Geometry = builder.ToMesh(true);
element1.Model = geom;
element1.SetName(toolInfo.ToolName);
element1.Transform = new TranslateTransform3D(0, 0, 0);

visual3Ds.Add(element1);

TextVisual3D txt3D = CreateTxt(x, y, z + offzTxt, toolInfo.ToolName);
txt3D.Transform = new TranslateTransform3D(0, 0, 0);
visual3Ds.Add(txt3D);

htVp.Children.Add(txt3D);
htVp.Children.Add(element1);
}

项目效果

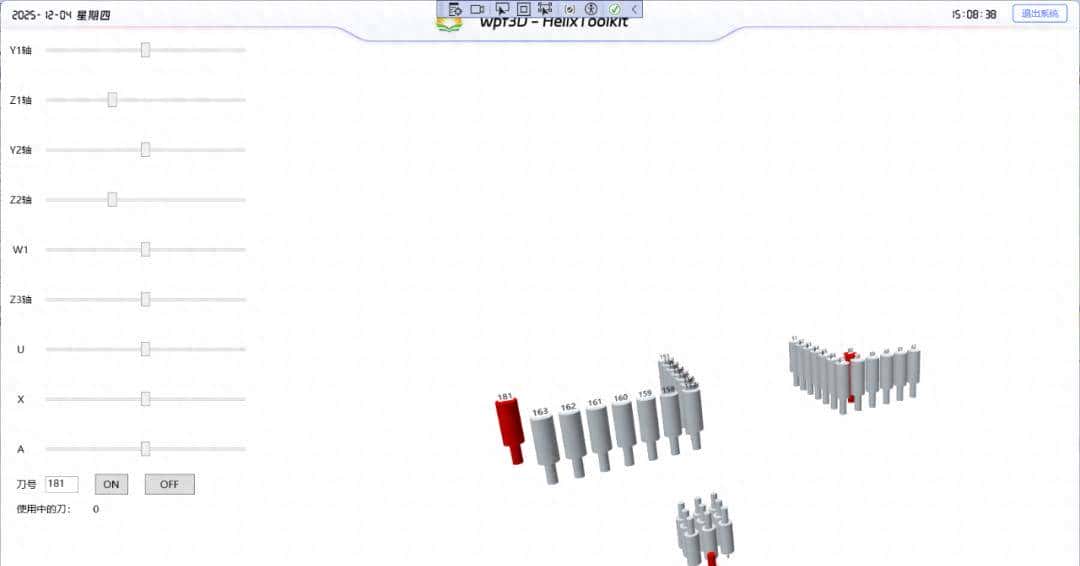

设备管理

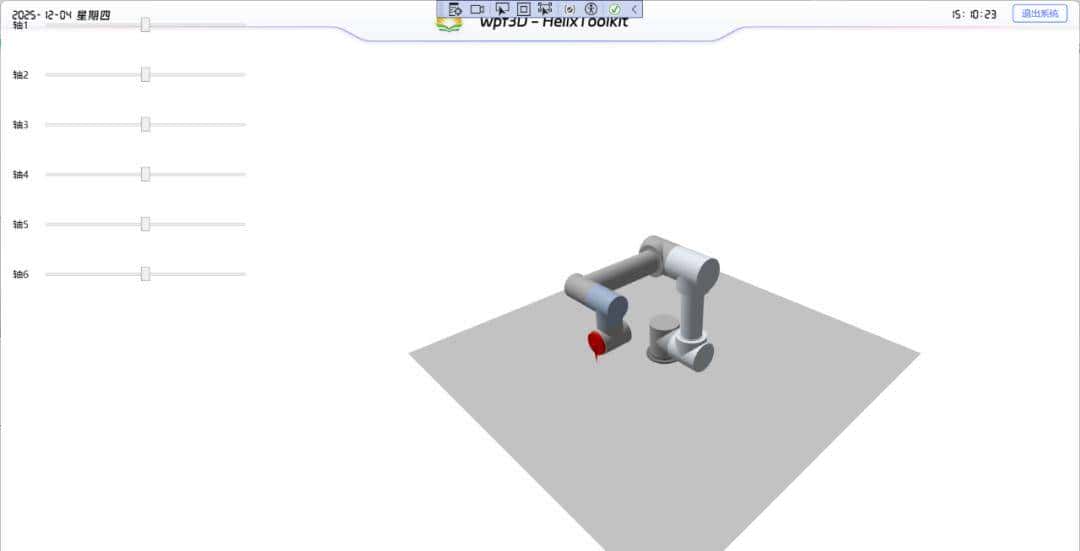

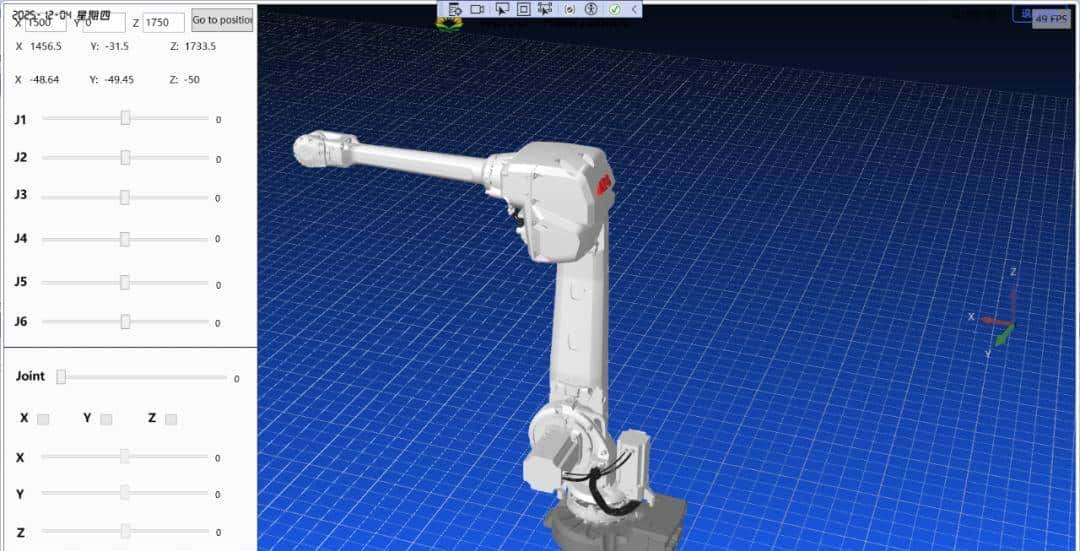

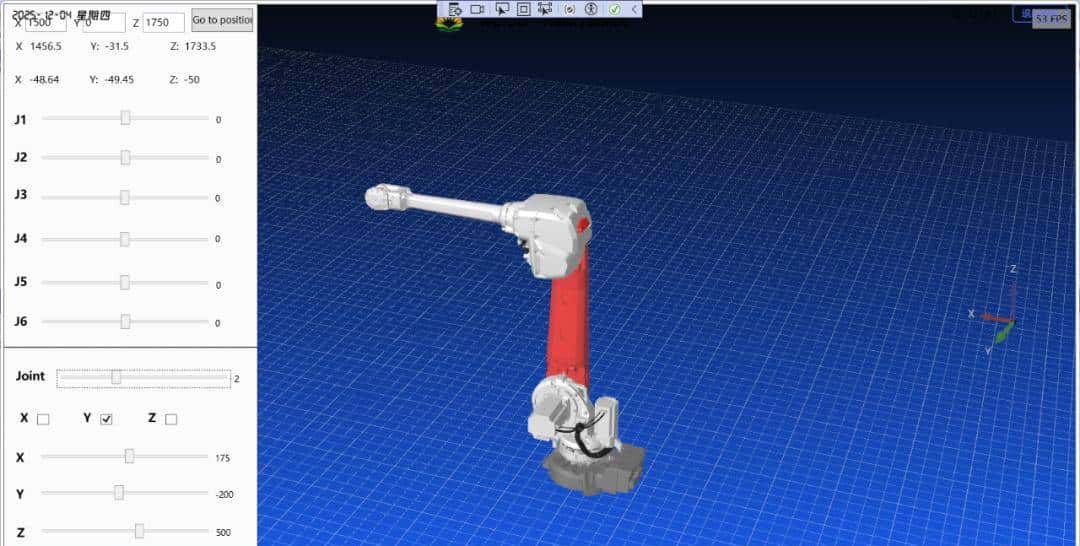

机械臂

项目源码

项目代码结构清晰，HelixToolkit 可通过 NuGet 安装：Install-Package HelixToolkit.Wpf。大家可在此基础上扩展旋转、缩放、路径动画等功能，甚至接入真实设备数据实现实时同步。

Gitee：https://gitee.com/rboc/wpfapp3d-helixtoolkit

总结

项目虽小却体现了 WPF + HelixToolkit 在工业 3D 可视化中的典型用法，用简洁的 API 开发复杂空间模型，用数据驱动实现灵活布局，用变换矩阵完成动态交互，更贴近实际工程需求的解决方案。如果大家正在开发设备仿真、工厂布局、机械臂控制等需要 3D 表达的系统，HelixToolkit 值得一试——它或许不能替代 Unity，但在 .NET 桌面应用生态里，已是最佳选择之一。
