西门子200SMART做Modbus-TCP从站通讯

2023-08-01 00:12·太原电工老张

当其它PLC、人机界面、上位机或串口软件想通过以太网连接200SMART，却没有200SMART现成的通讯驱动，那就要用到Modbus-TCP通讯,200SMART作为服务器也就是从站，被动的接受主站的指令，下面通过一款超级好用的，也是本人用过的最好串口软件ModScan32,来作通讯测试

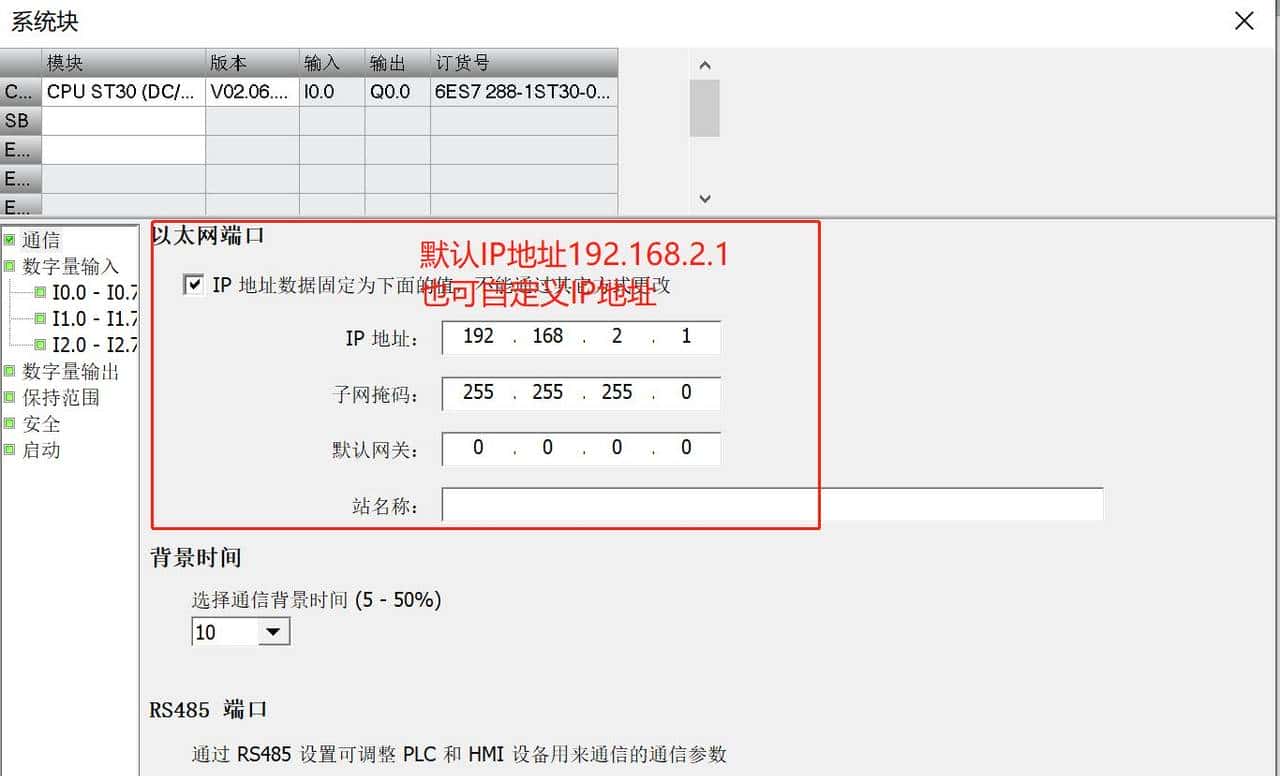

设定IP地址，注意与主站IP在一个网段，也就是前三位一样，但最后一位不能一样

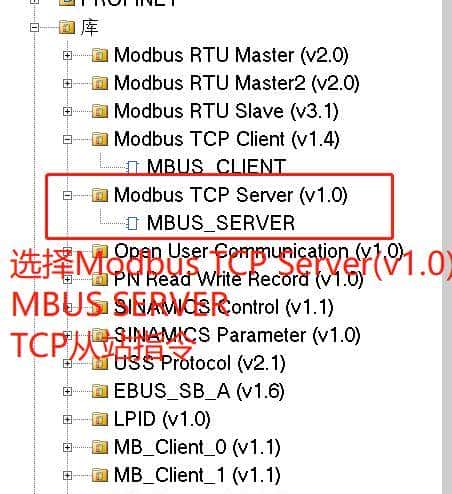

调用TCP从站指令Modus TCP Server

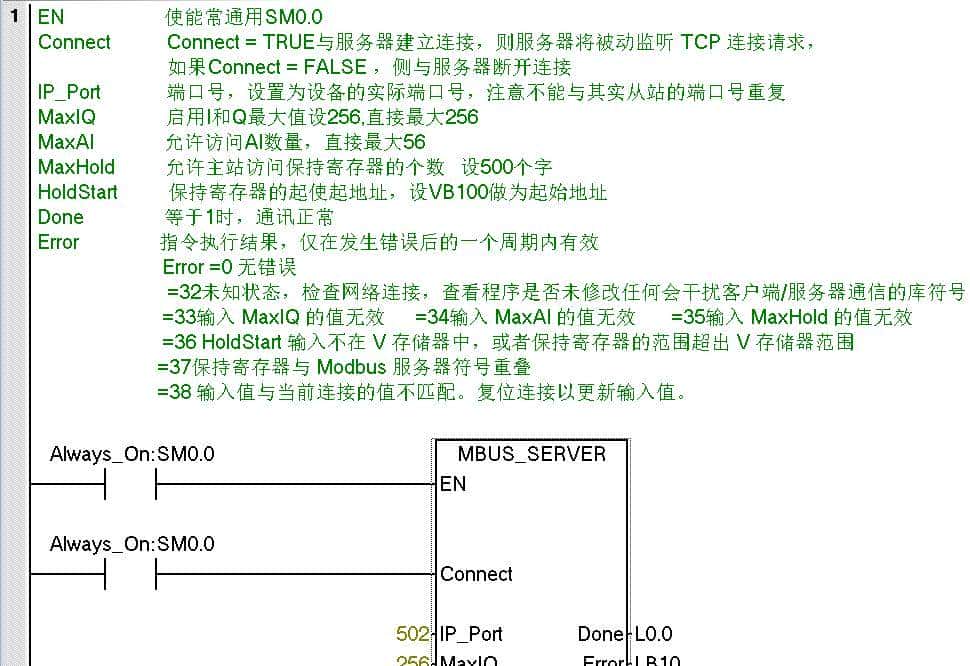

组态MBUS_SERVER从站指令，注意端口号不能重复

测试数据通讯是否正常

打开串口软件ModScan32，选择TPC Server

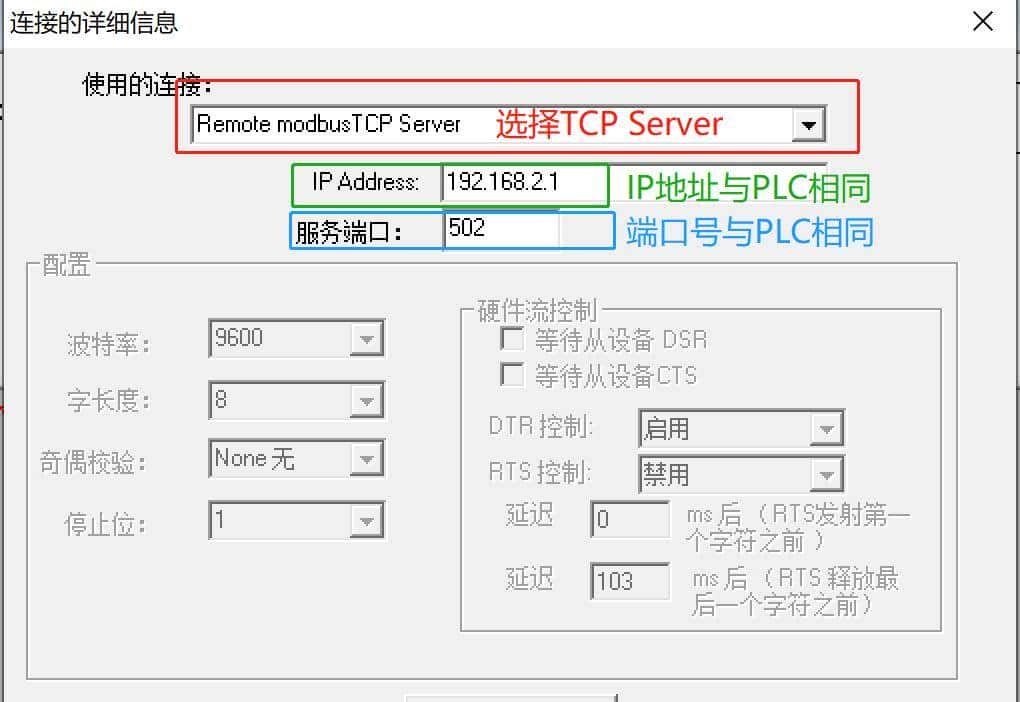

设置对应的ModScan32通讯参数

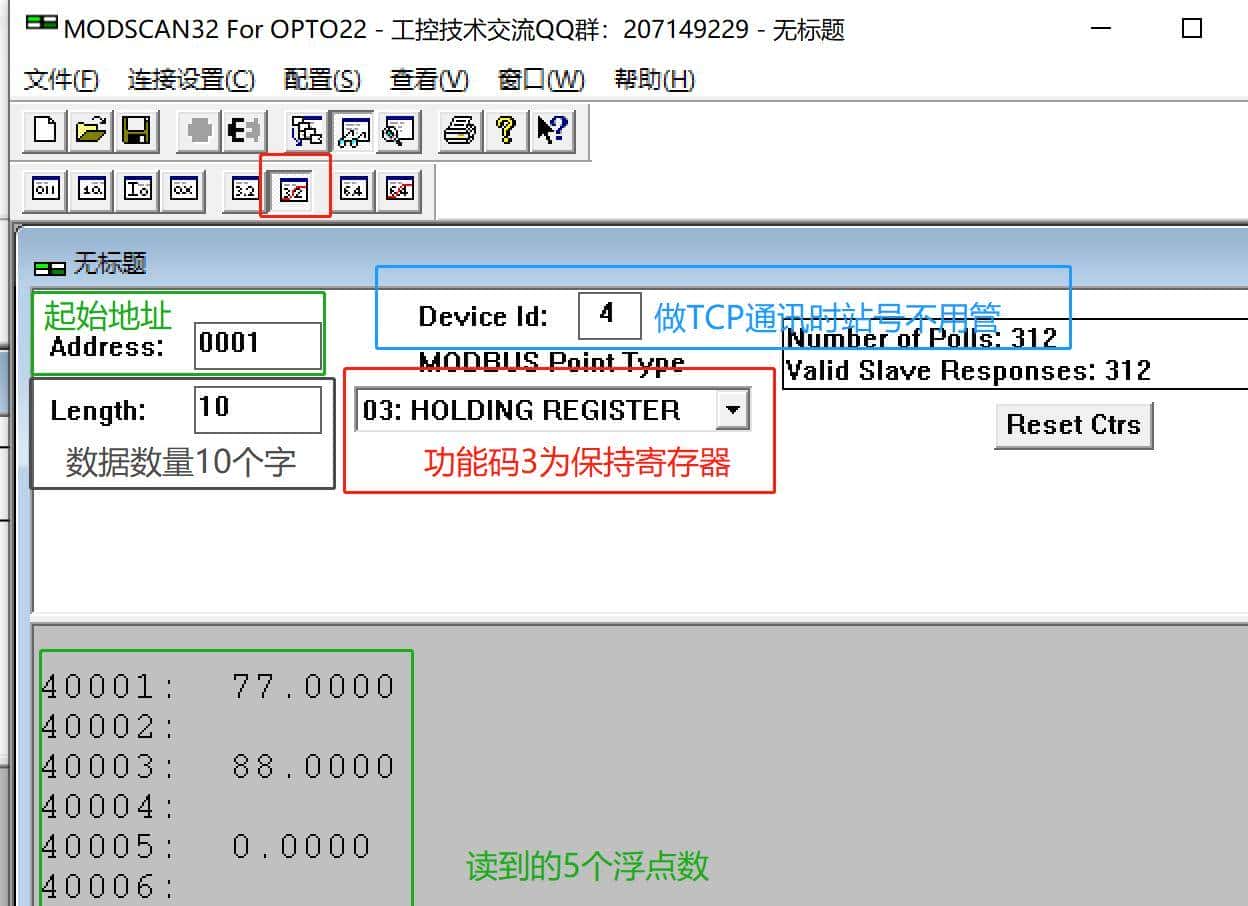

通过ModScan32来设定PLC的数值

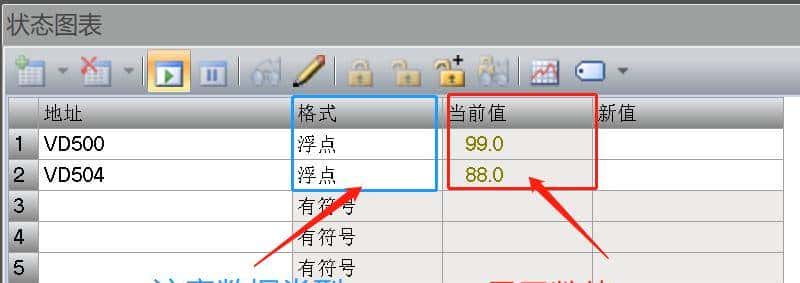

ModScan32设定后，对应的PLC保持寄存器的数值与ModScan32一样

西门子的200SMART的Modbus通讯超级的易学，操作起来也很方便，无论是Modbus-RTU还是Modbus-TCP，借助串口助手ModScan32来做通讯测试超级方便，下期将带来200SMART的Modbus-TCP主站编程说明，欢迎有兴趣的朋友一起讨论
