充电桩出海-OCPP系列（一）

近年来充电桩出海一直备受大家关注，海外充电桩的出现也为电动汽车充电提供了更多的选择。而 OCPP 1.6 协议作为一种标准化的通信协议，为充电桩与中央系统之间的高效、安全通信提供了保障。但是我发现许多人对 OCPP 1.6 协议的接口理解还比较模糊，所以我想通过一系列的文章来详细介绍 OCPP 1.6 协议的核心接口，协助大家更好地理解和应用这一协议。
本次针对OCPP 1.6协议的部分核心接口进行详细介绍，包括充电站主动上报与请求接口、中央系统下发控制指令接口。

OCPP是什么

OCPP（Open Charge Point Protocol）是一种开放的充电点协议，用于实现电动汽车充电点与中央系统之间的通信。它定义了一系列的接口和消息格式，确保了不同厂商的充电点和中央系统之间可以正常通信和交互。说人话就是充电桩与云平台连接的通讯协议，就像国内云快充一样。

协议版本

OCPP协议历经多个版本迭代，核心版本包括OCPP 1.6、2.0及2.0.1，其技术差异主要体目前：

• OCPP 1.6（2015）：基于SOAP/XML协议，支持远程启动充电、计费信息传输，但缺乏对智能电网集成和动态负载管理的支持。
• OCPP 2.0（2018）：引入JSON格式及WebSocket传输协议，支持双向实时通信，新增设备管理（如固件差分更新）、智能充电（基于电网状态调整充电功率）及增强型安全机制（TLS 1.2+）。
• OCPP 2.0.1（2020）：优化了事件通知机制（如“TransactionEvent”消息的多次触发），并明确ISO 15118-2（即插即充）的集成规范。
目前国内出海的充电桩主要采用1.6版本，同时笔者发现这一版本也是目前海外大多数运营商支持的版本。
同时1.6版本分为json版本和SOAP版本，国内充电桩及海外运营商大多数使用JSON格式的版本。

接口列表

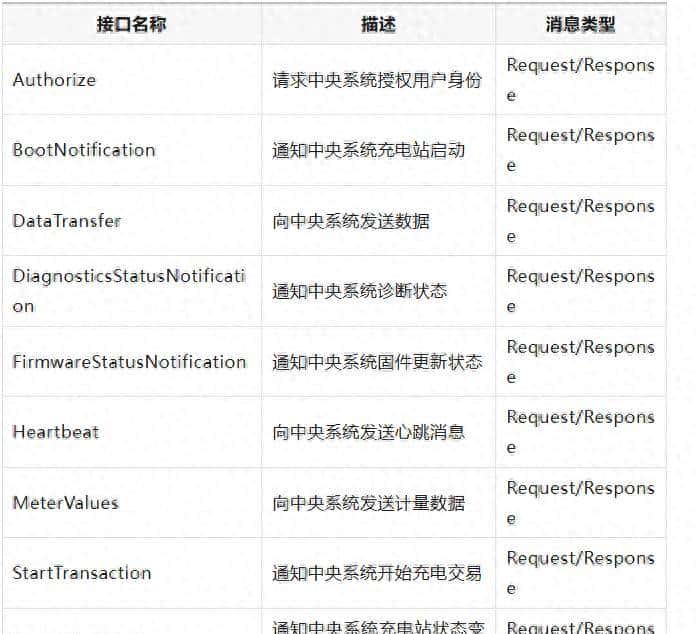

充电站主动上报与请求接口

充电桩出海-OCPP系列（一）

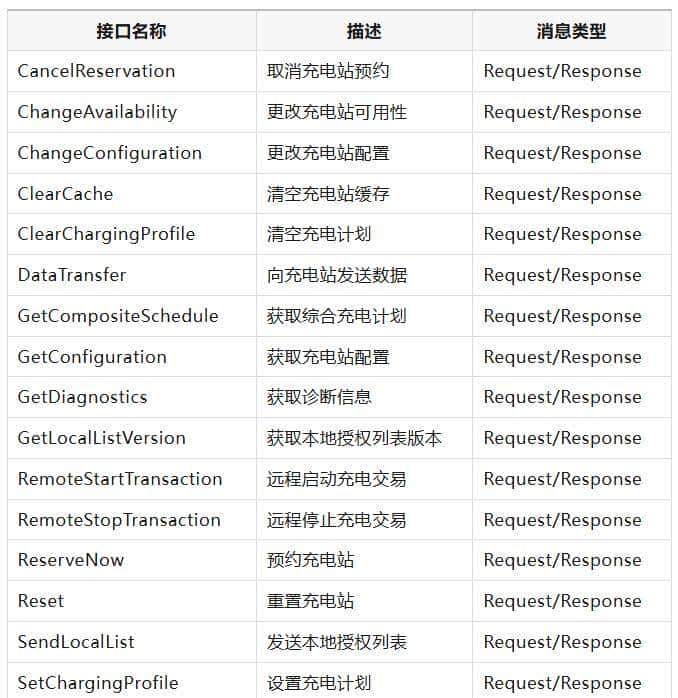

中央系统下发控制指令接口

充电桩出海-OCPP系列（一）

部分核心接口说明

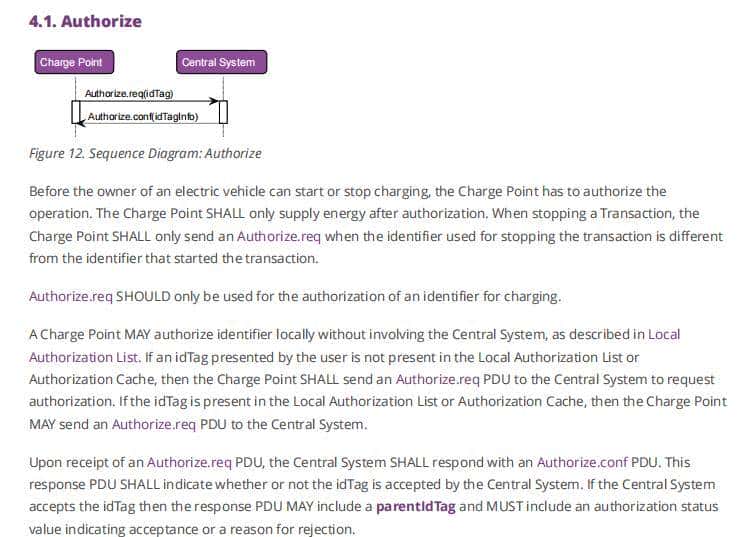

1. Authorize

充电桩出海-OCPP系列（一）

Authorize

接口描述

充电站向中央系统请求授权用户身份，以确定用户是否有权使用充电站进行充电。

消息类型

• Authorize.req：充电站向中央系统发送的授权请求消息。
• Authorize.conf：中央系统向充电站发送的授权响应消息。

字段定义

Authorize.req

字段名称字段类型基数描述 idTagIdToken1..1需要授权的用户标识

Authorize.conf

字段名称字段类型基数描述 idTagInfoIdTagInfo1..1授权状态信息

代码示例 (JSON)





  Authorize.req:
{
  "idTag": "1234567890"
}

Authorize.conf:
{
  "idTagInfo": {
    "status": "Accepted"
  }
}

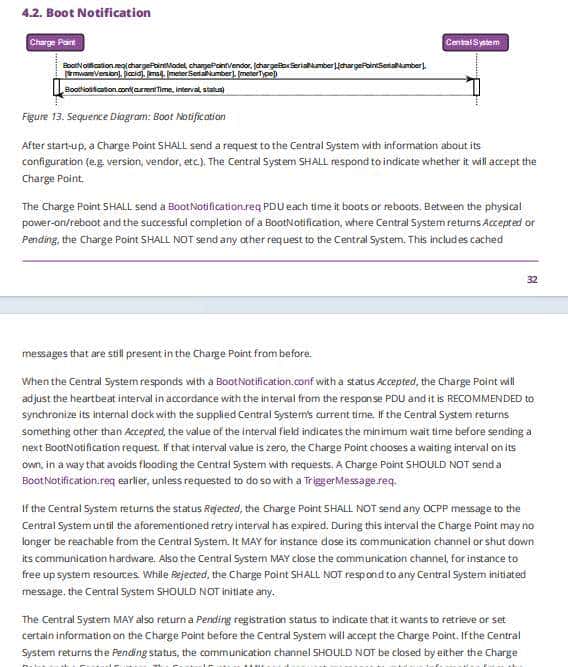

2. BootNotification

充电桩出海-OCPP系列（一）

BootNotification

接口描述

充电站启动后向中央系统发送通知，告知中央系统其已启动并提供相关配置信息。

消息类型

• BootNotification.req：充电站向中央系统发送的启动通知请求消息。
• BootNotification.conf：中央系统向充电站发送的启动通知响应消息。

字段定义

BootNotification.req

字段名称字段类型基数描述 chargePointModelCiString20Type1..1充电站模型名称chargePointVendorCiString20Type1..1充电站供应商名称chargeBoxSerialNumberCiString25Type0..1充电站内部序列号（可选）chargePointSerialNumberCiString25Type0..1充电站序列号（可选）firmwareVersionCiString50Type0..1充电站固件版本（可选）iccidCiString20Type0..1SIM卡ICCID（可选）imsiCiString20Type0..1SIM卡IMSI（可选）meterSerialNumberCiString25Type0..1主电表序列号（可选）meterTypeCiString25Type0..1主电表类型（可选）

BootNotification.conf

字段名称字段类型基数描述 currentTimedateTime1..1中央系统当前时间intervalinteger1..1心跳间隔（秒）statusRegistrationStatus1..1注册状态

代码示例 (JSON)





  BootNotification.req:
{
  "chargePointModel": "ModelX",
  "chargePointVendor": "VendorY",
  "firmwareVersion": "1.0.0"
}

BootNotification.conf:
{
  "currentTime": "2024-07-23T14:30:00Z",
  "interval": 300,
  "status": "Accepted"
}

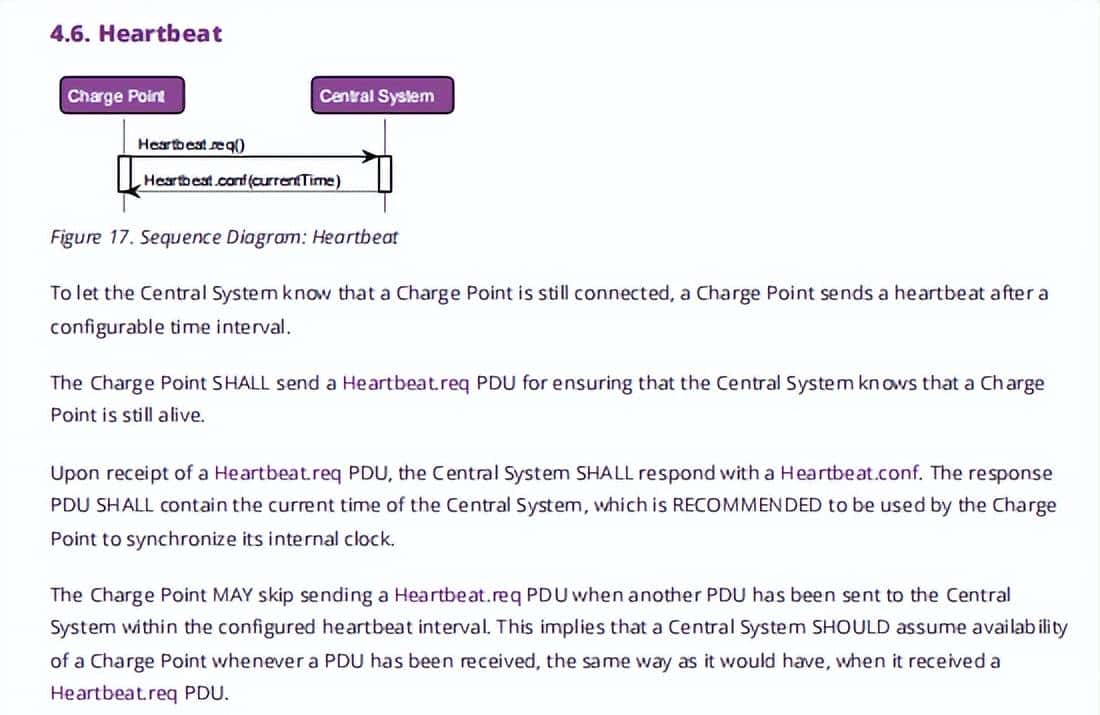

3. Heartbeat

充电桩出海-OCPP系列（一）

Heartbeat

接口描述

充电站定期向中央系统发送心跳消息，以保持连接状态并通知中央系统其仍在线。

消息类型

• Heartbeat.req：充电站向中央系统发送的心跳请求消息。
• Heartbeat.conf：中央系统向充电站发送的心跳响应消息。

字段定义

Heartbeat.req

无字段，仅用于表明心跳请求。

Heartbeat.conf

字段名称字段类型基数描述 currentTimedateTime1..1中央系统当前时间

代码示例 (JSON)

  Heartbeat.req:
{}

Heartbeat.conf:
{
  "currentTime": "2024-07-23T14:30:00Z"
}

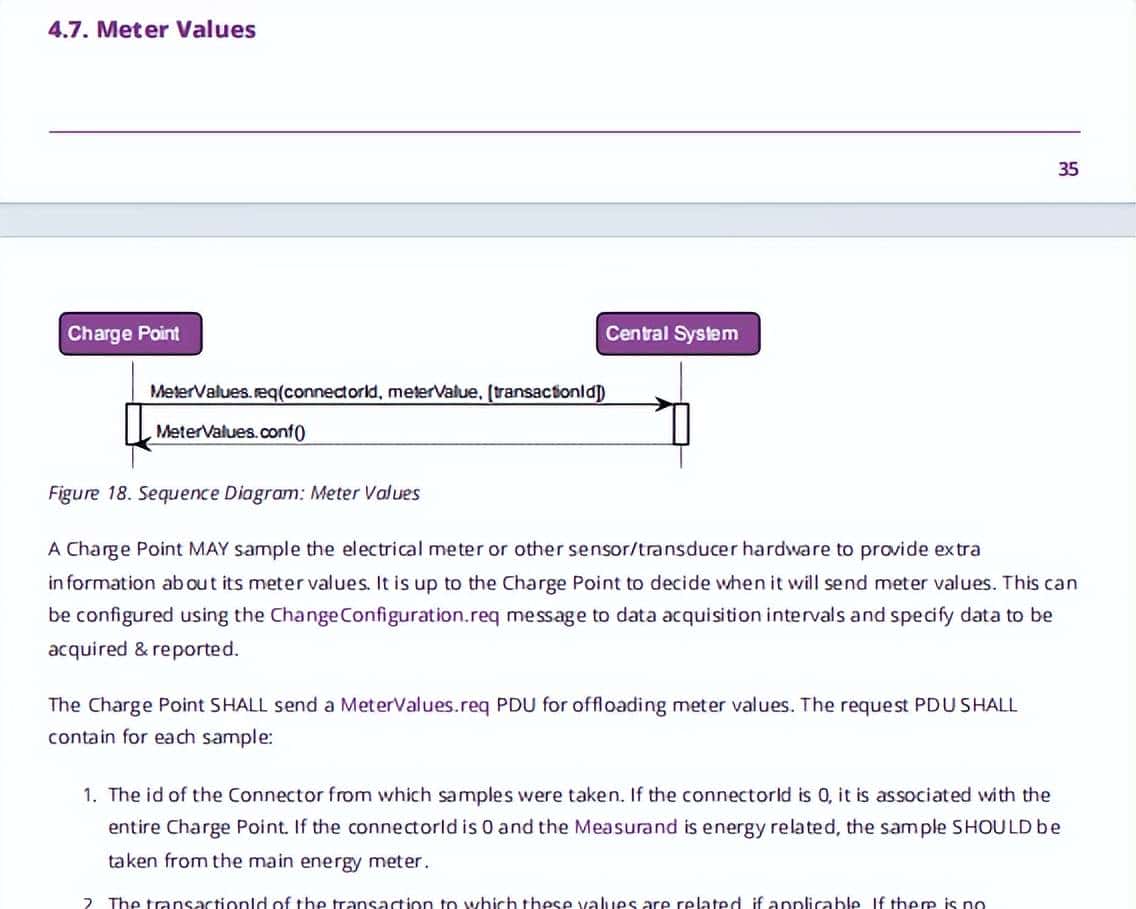

4. MeterValues

充电桩出海-OCPP系列（一）

MeterValues

接口描述

充电站向中央系统发送计量数据，如电表读数、功率等。

消息类型

• MeterValues.req：充电站向中央系统发送的计量数据请求消息。
• MeterValues.conf：中央系统向充电站发送的计量数据响应消息。

字段定义

MeterValues.req

字段名称字段类型基数描述 connectorIdinteger1..1连接器IDtransactionIdinteger0..1交易ID（可选）meterValueMeterValue1..*计量数据

MeterValue

字段名称字段类型基数描述 timestampdateTime1..1数据的时间戳sampledValueSampledValue1..*采样值

SampledValue

字段名称字段类型基数描述 valueString1..1值contextReadingContext0..1读数上下文（可选）formatValueFormat0..1值格式（可选）measurandMeasurand0..1测量类型（可选）phasePhase0..1相位（可选）locationLocation0..1测量位置（可选）unitUnitOfMeasure0..1单位（可选）

代码示例 (JSON)





  MeterValues.req:
{
  "connectorId": 1,
  "transactionId": 1001,
  "meterValue": [
    {
      "timestamp": "2024-07-23T14:30:00Z",
      "sampledValue": [
        {
          "value": "123.45",
          "measurand": "Energy.Active.Import.Register",
          "unit": "Wh"
        }
      ]
    }
  ]
}

MeterValues.conf:
{}

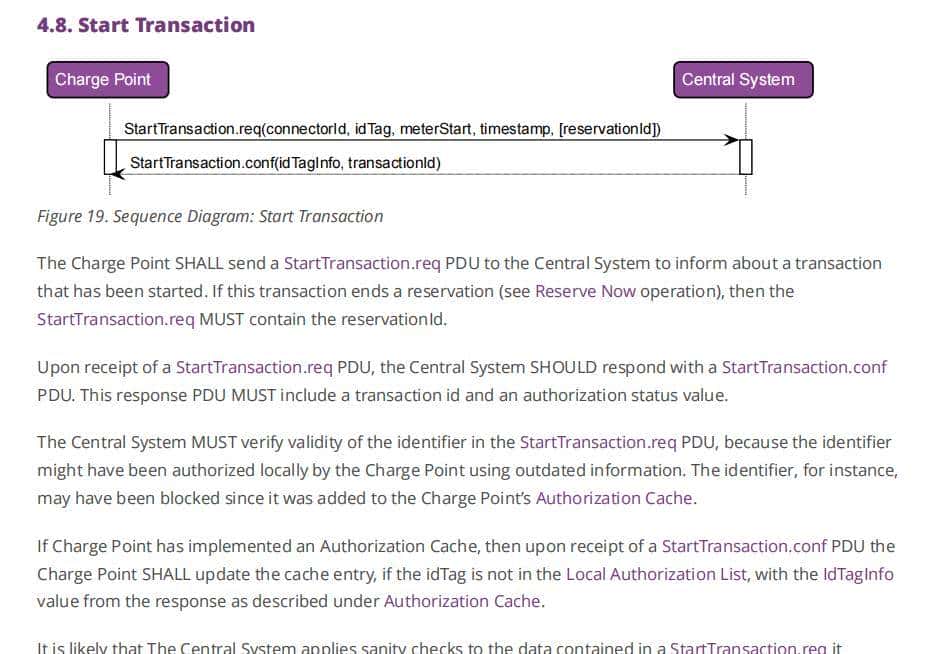

5. StartTransaction

充电桩出海-OCPP系列（一）

StartTransaction

接口描述

充电站通知中央系统开始一个新的充电交易。

消息类型

• StartTransaction.req：充电站向中央系统发送的开始交易请求消息。
• StartTransaction.conf：中央系统向充电站发送的开始交易响应消息。

字段定义

StartTransaction.req

字段名称字段类型基数描述 connectorIdinteger1..1连接器IDidTagIdToken1..1用户标识meterStartinteger1..1开始时的电表读数（Wh）reservationIdinteger0..1预约ID（可选）timestampdateTime1..1交易开始时间

StartTransaction.conf

字段名称字段类型基数描述 idTagInfoIdTagInfo1..1用户标识信息transactionIdinteger1..1交易ID

代码示例 (JSON)





  StartTransaction.req:
{
  "connectorId": 1,
  "idTag": "1234567890",
  "meterStart": 1000,
  "timestamp": "2024-07-23T14:30:00Z"
}

StartTransaction.conf:
{
  "idTagInfo": {
    "status": "Accepted"
  },
  "transactionId": 1001
}

说明

• 基数用于描述消息中某个字段出现的次数或范围，它定义了字段在消息中的可选性或必选性。
基数表明含义 1..1字段必须出现且只能出现一次（必选）。0..1字段可以出现一次，也可以不出现（可选）。1..*字段至少出现一次，可以出现多次。0..*字段可以不出现，也可以出现多次。

示例

字段名称字段类型基数（Cardinality）描述 connectorIdinteger1..1连接器ID，必须出现且只能出现一次。idTagIdToken1..1用户标识，必须出现且只能出现一次。meterStartinteger1..1开始时的电表读数（Wh），必须出现且只能出现一次。reservationIdinteger0..1预约ID，可以出现一次，也可以不出现（可选）。sampledValueSampledValue1..*采样值，至少出现一次，可以出现多次。
