所需设备与环境

1.3 接线与连通性检查

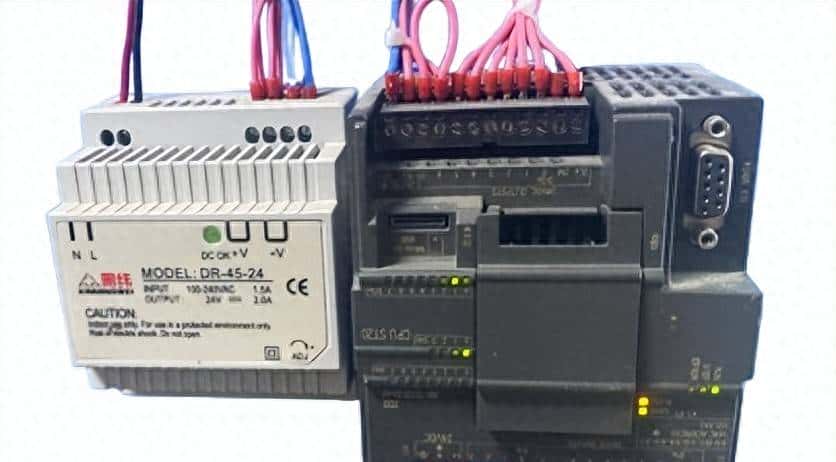

• 确保 PLC 与网关之间物理连线无误，设备均能正常上电。
• 电脑应能 Ping 通 PLC 与网关的 IP 地址。
• 准备好要采集的 PLC 点位，如下表所示：

二、配置速采系统读取 S7 200SMART 数据

2.1打开速采系统

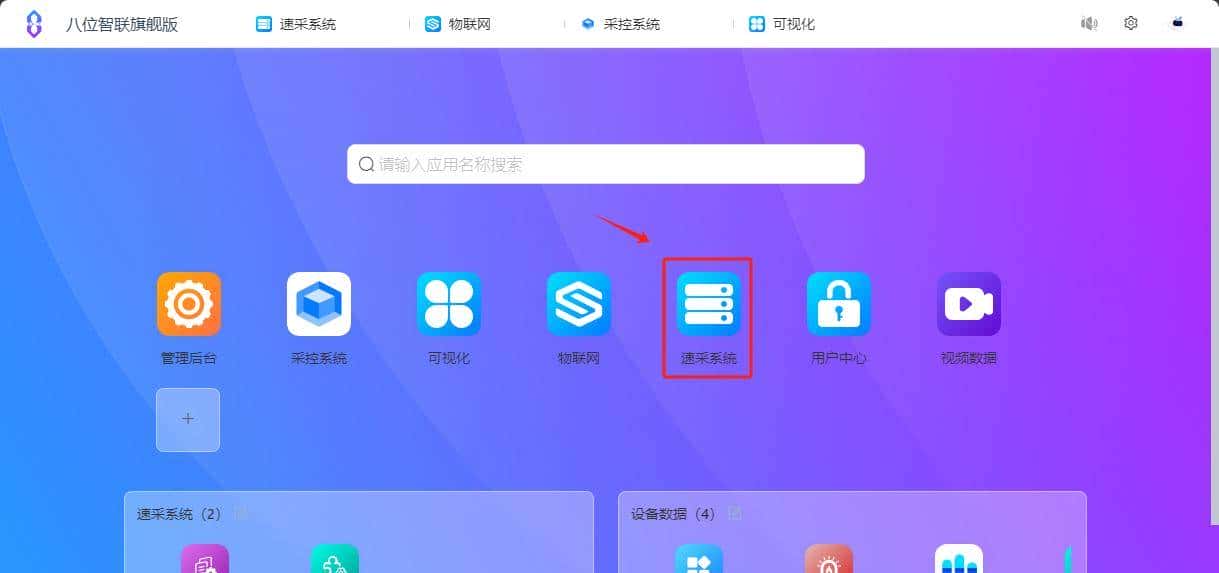

• 启动八位智联旗舰版，在浏览器打开：http://localhost:8901/

2.2 添加 S7 协议驱动

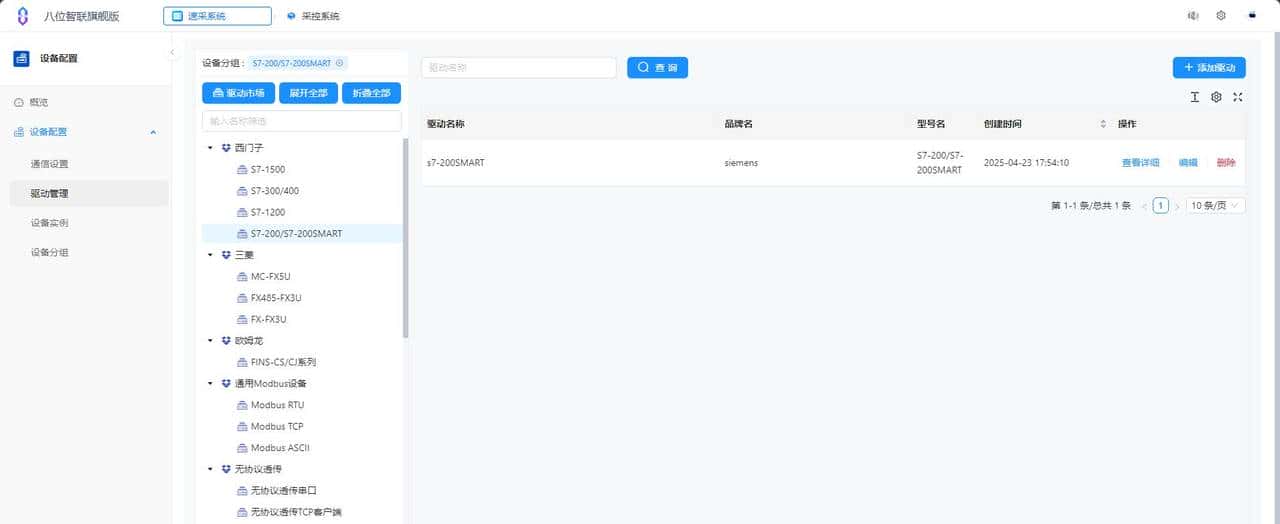

在速采系统管理侧边栏进入「驱动管理」页面：

• 选择“S7-200/S7-200SMART” → 添加驱动
• 填写驱动名称：S7-200/S7-200SMART

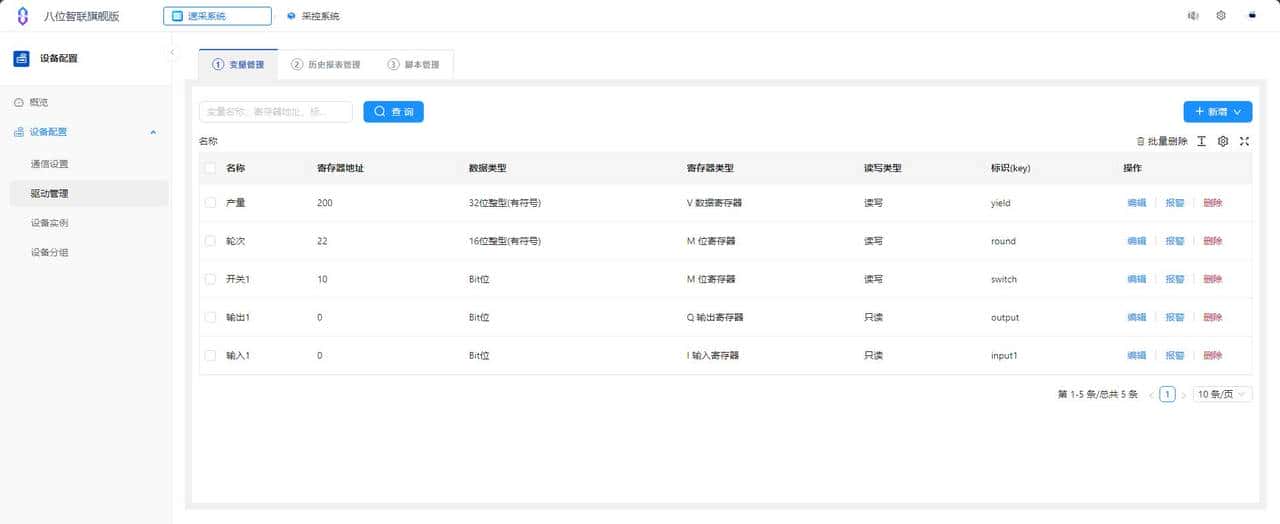

在驱动列表中点击“查看详细”，进入变量配置页面：

• 填写变量参数:
• 产量：VD200，32位整型(有符号)，V数据寄存器，读写，yield
• 轮次：MW22，16位整型(有符号)，M位寄存器，读写，round
• 开关1：M10，Bit位，M位寄存器，只读，switch
• 输出1：I0，Bit位，I输入寄存器，只读，output
• 输入1：I0，Bit位，I输入寄存器，只读，input1

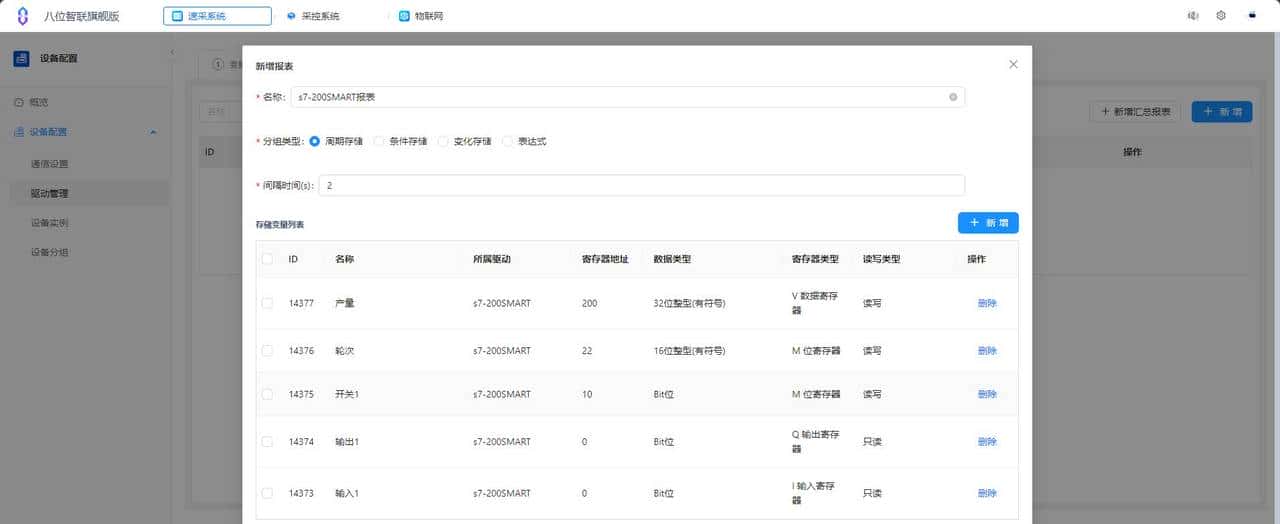

• 进入“历史报表”界面，点击“新增历史报表”：

• 选择要展示的变量，提交即可生成报表

2.3 创建S7 200SMART设备实例

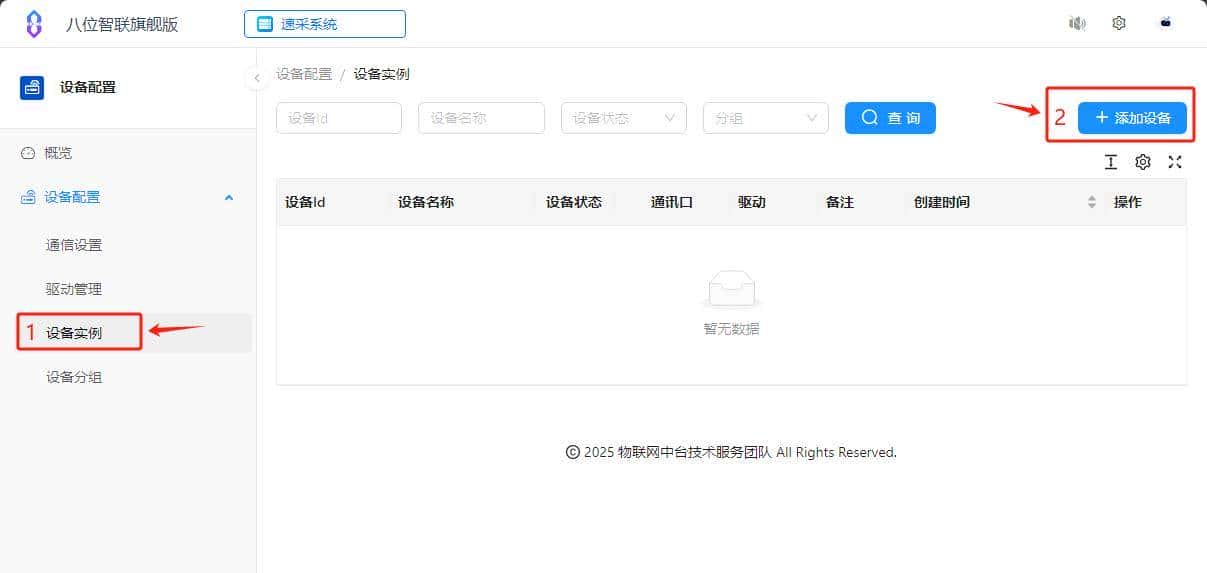

• 侧边栏进入“设备实例”：

• 点击“添加设备”按钮：

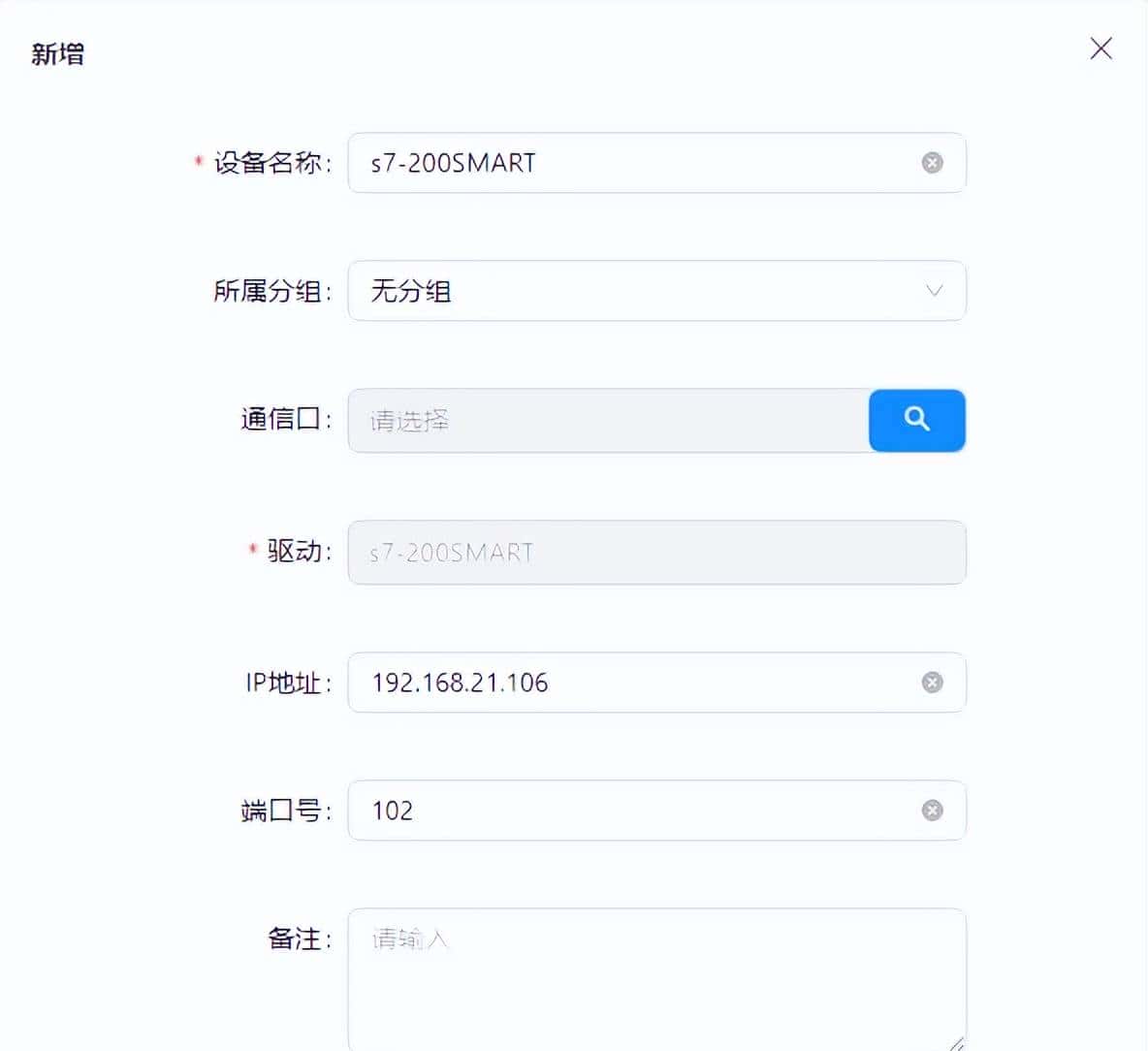

• 填写设备信息：
• 名称：S7-200SMART
• 设置通讯参数：PLC IP：例如 192.168.21.106端口：102（默认）驱动：选择刚创建的S7-200SMART驱动

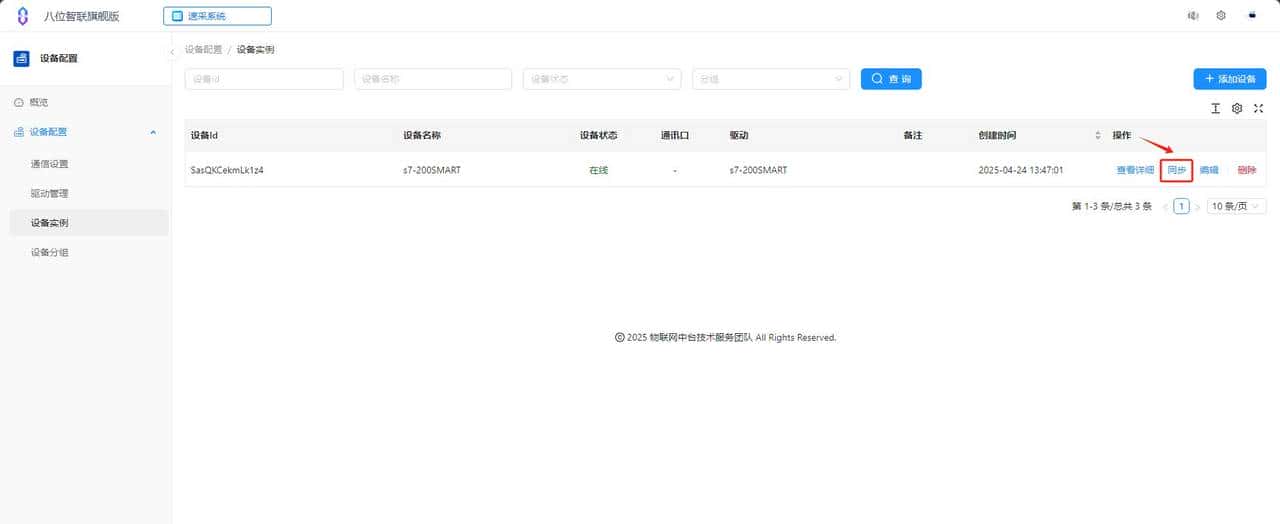

• 完成后点击“同步”按钮同步设备实例并观察“设备状态”为“在线”。

三、查看数据报表

• 设备实例的查看详细页面中：

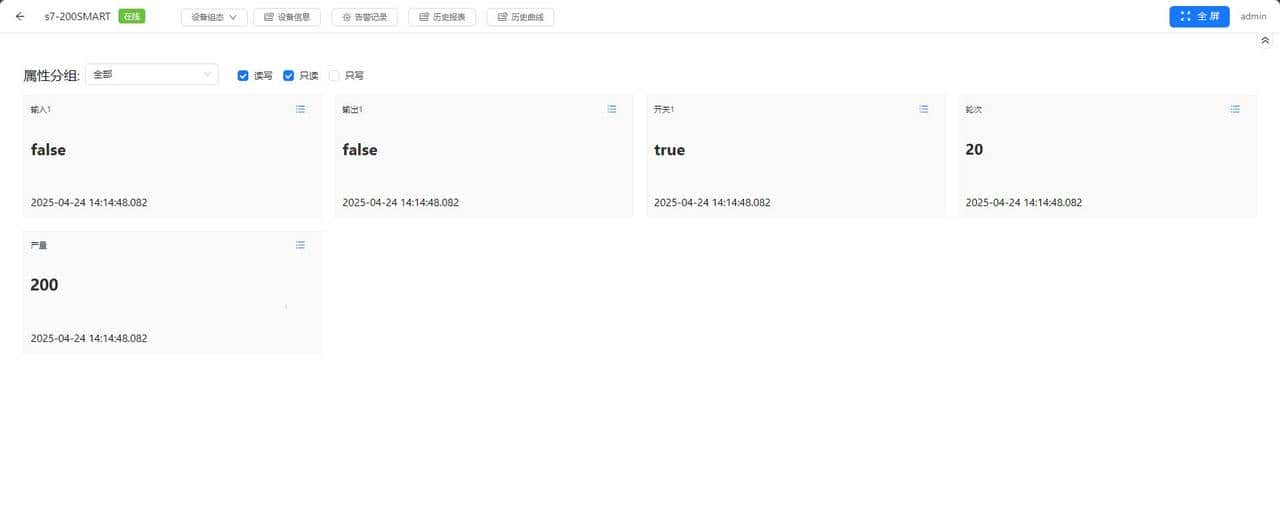

• 可查看实时数据
• 浏览报警变量状态
• 查看历史报表记录

四、S7-200SMART写入变量

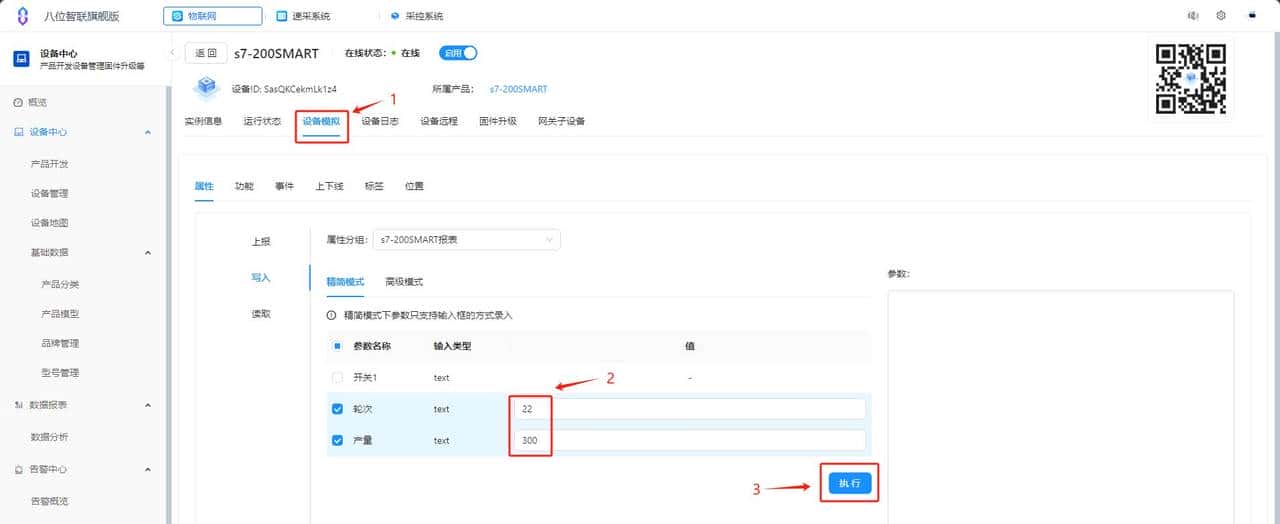

3.1 写入数据示例

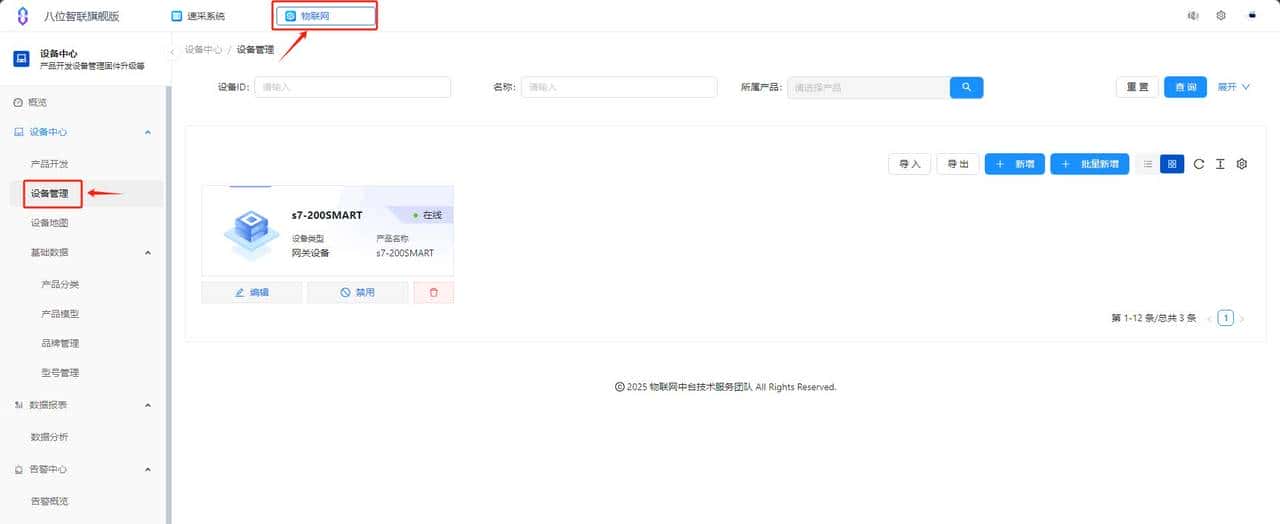

返回首页,找到物联网页面,在物联网侧边栏进入「设备管理」：
