前言

最近有一些小伙伴留言问：开发上位机的项目，PLC是西门子S7-1200，采用S7通信，不想一直带着PLC跑来跑去，能不能搭建一个S7-1200的仿真？

回复

当然是可以的，目前来说，西门子PLC搭建通信的仿真环境，有两种方式，一种方式是PLCSIM + NettoPLCSIM，另一种方式是TIA + PLCSIM-Advanced，后者只能仿真S7-1500或者ET200SP的CPU，因此如果我们想要搭建S7-1200的仿真，就必须要使用PLCSIM + NettoPLCSIM 的方式来实现了。下面，我将整个过程记录下来，便于大家测试使用。

过程

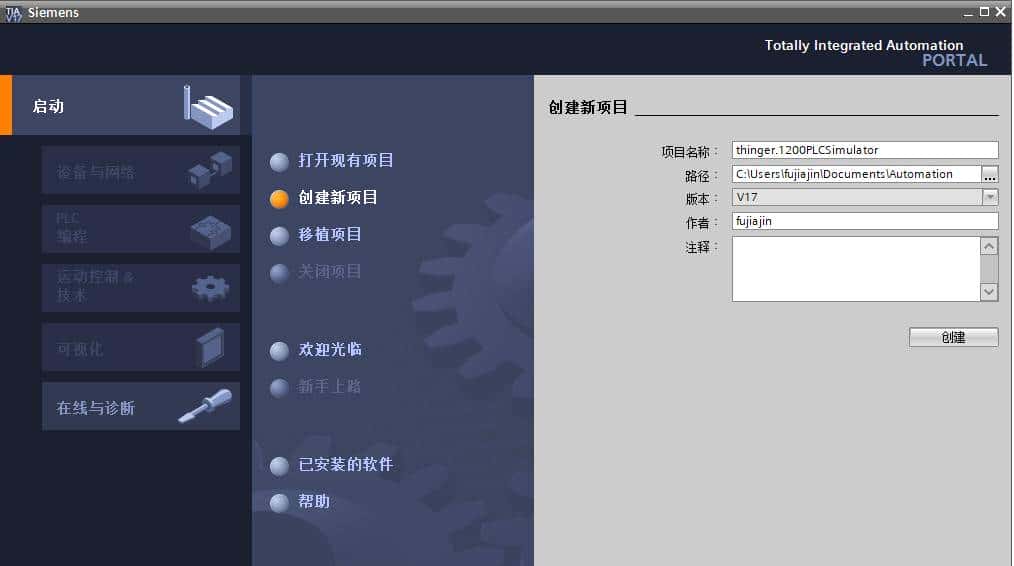

1.第一通过博图创建一个新项目，项目名称和路径自拟。

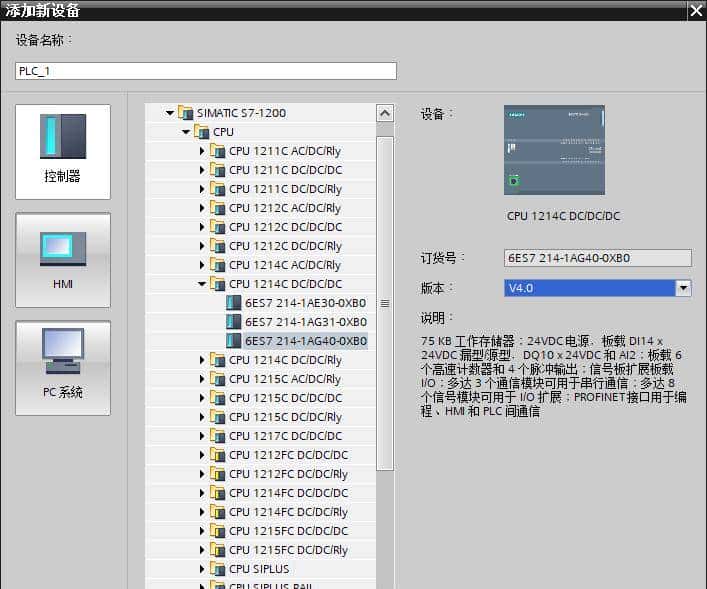

2.添加一个新设备，选择一个S7-1200的CPU，这里选择CPU1214C DC/DC/DC。

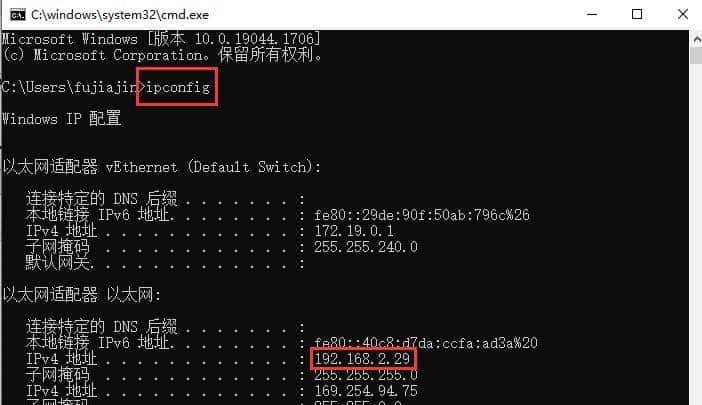

3.命令行cmd中输入ipconfig，确定一下本机的ip，如果本机ip为192.168.2.29。

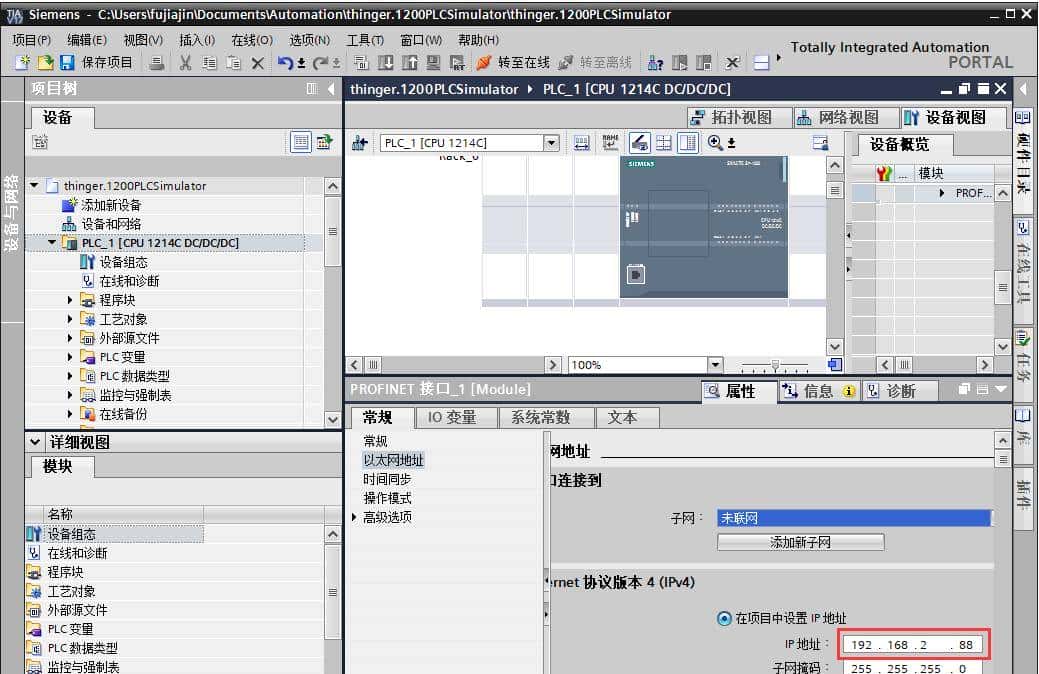

4.修改PLC的IP地址为本机网卡的同一网段，本例中PLC的ip为192.168.2.88。

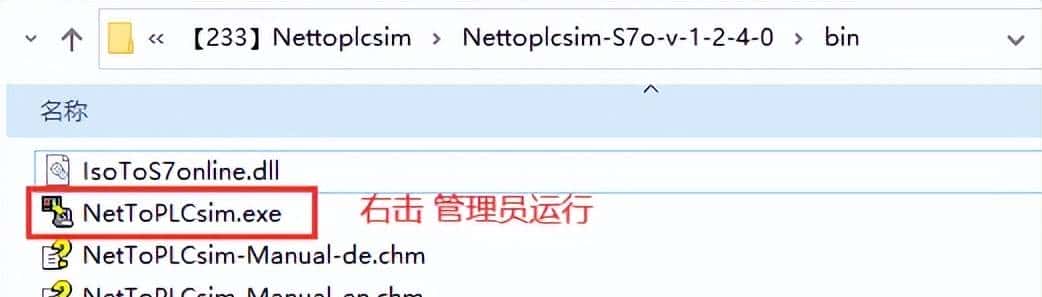

5.打开绿色软件NettoPLCSim，右击以管理员身份运行。

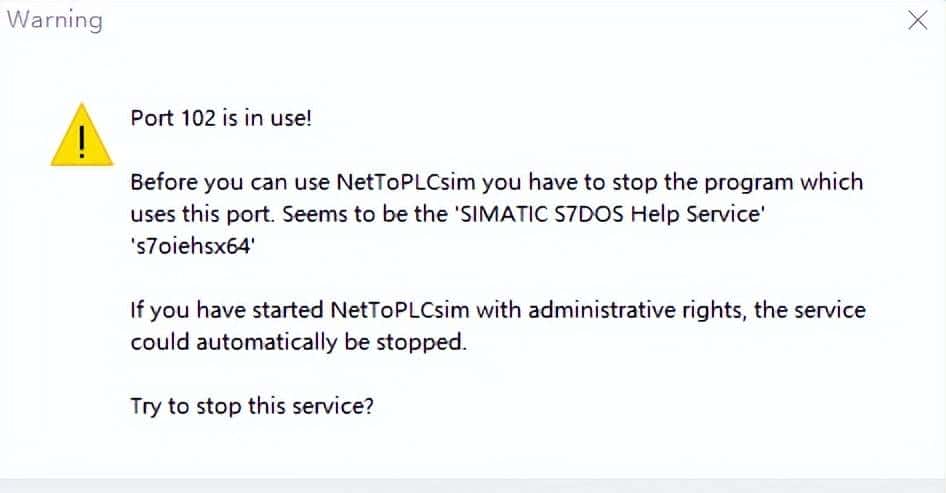

6.打开后会有以下弹窗，选择是即可。

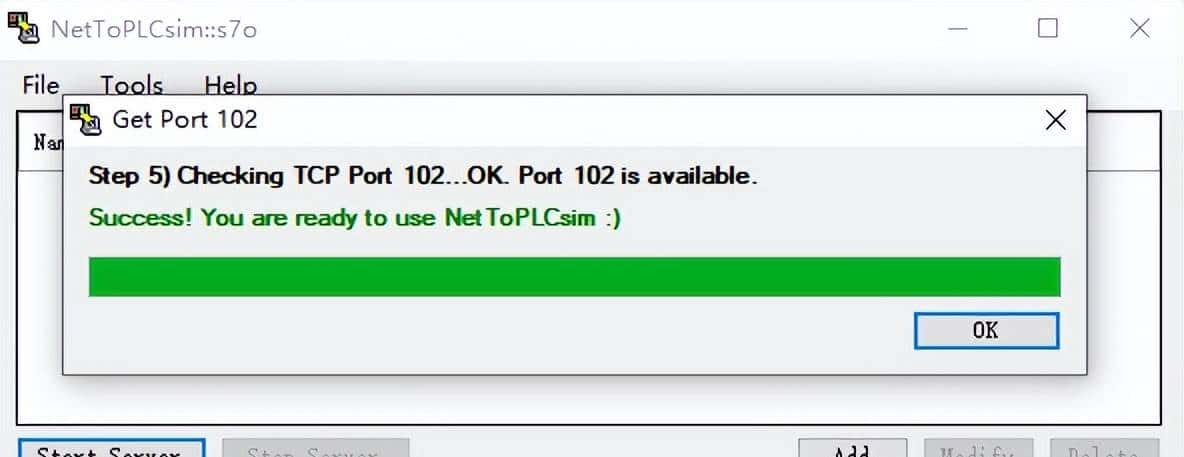

7.点击是之后，会自动执行五个步骤，执行完成如下。

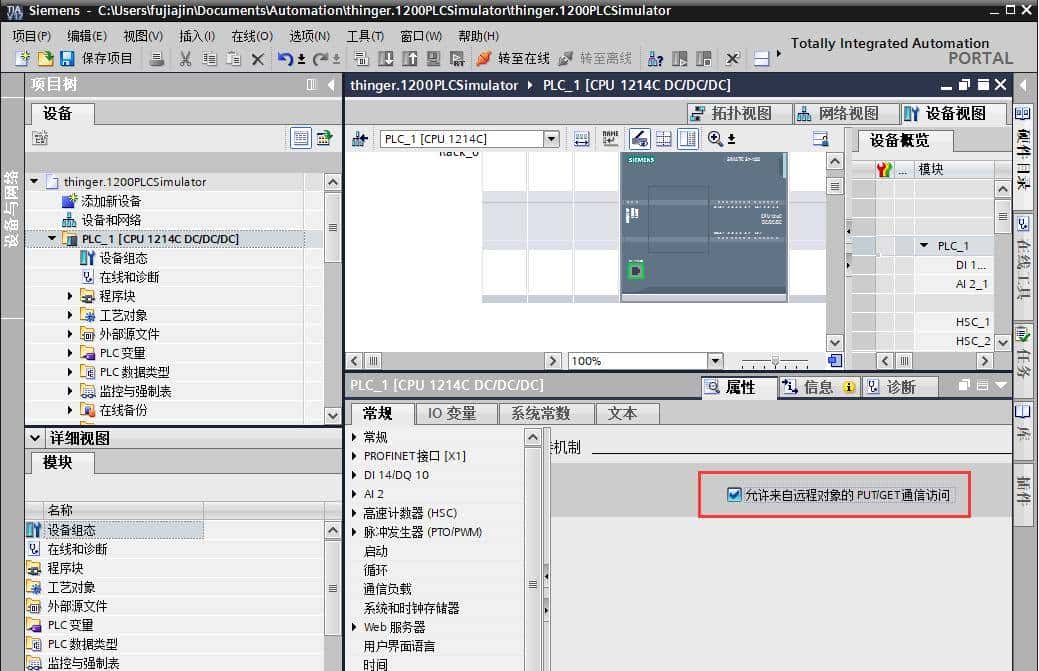

8.切换到博图软件，设置PLC的连接机制，勾选一下允许来自远程对象的PUT/GET通信访问。

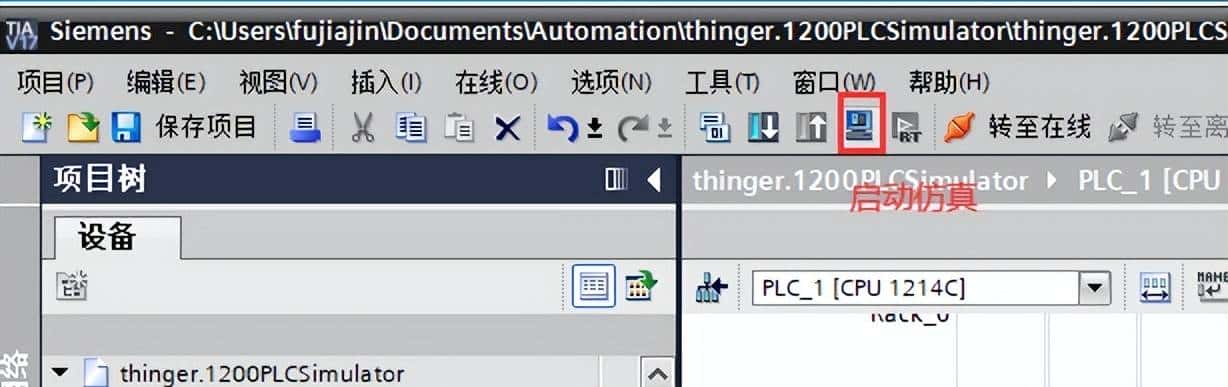

9.设置完成后，在博图的工具栏中，启动仿真图标，必须提前安装好PLCSIM。

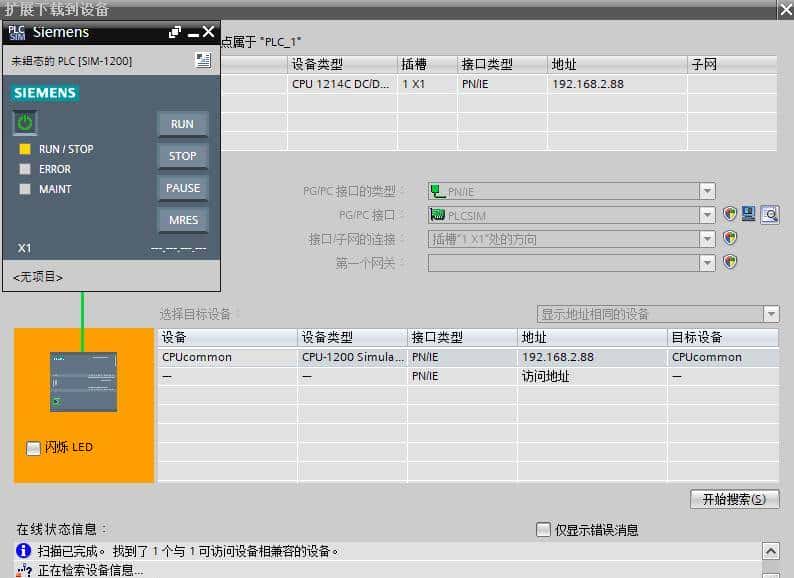

10.根据提示，将PLC程序下载到PLCSIM中。

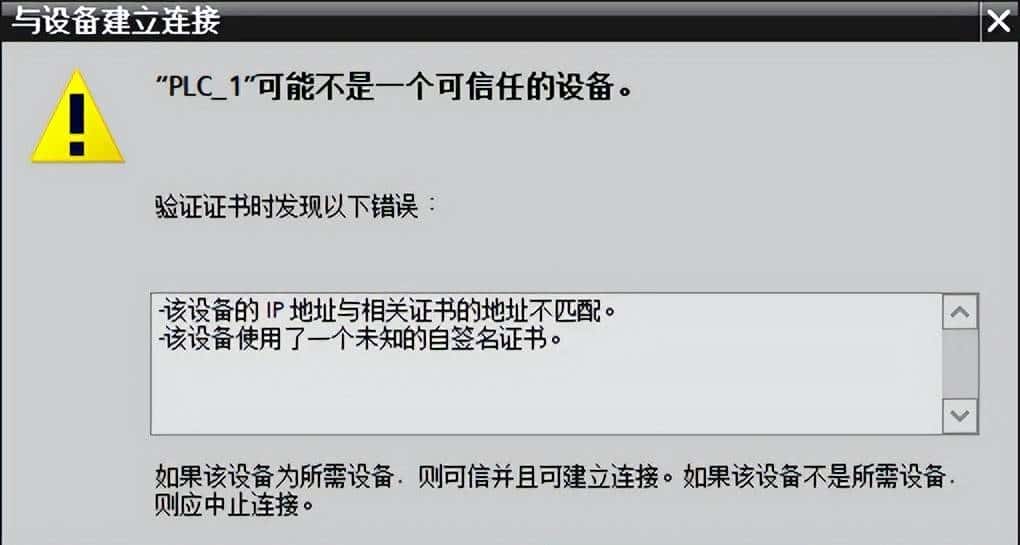

11.如果弹窗是否认为可信并建立连接，点击是即可。

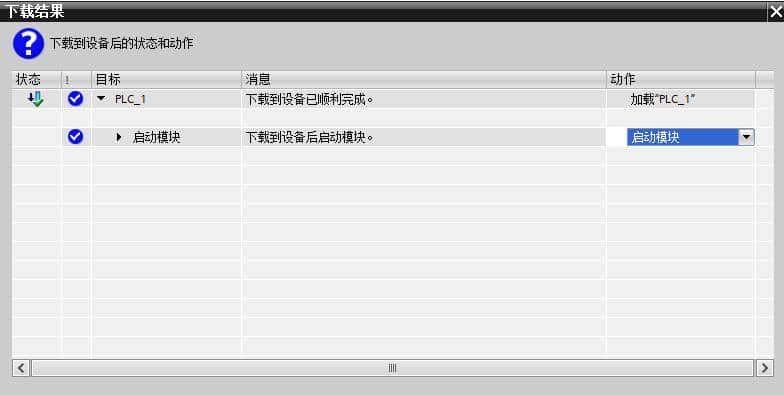

12.PLC程序下载完成后，重新启动模块，如下图所示。

13.打开之前的NetToPLCsim软件，点击NetToPLCsim软件中的Add按钮。

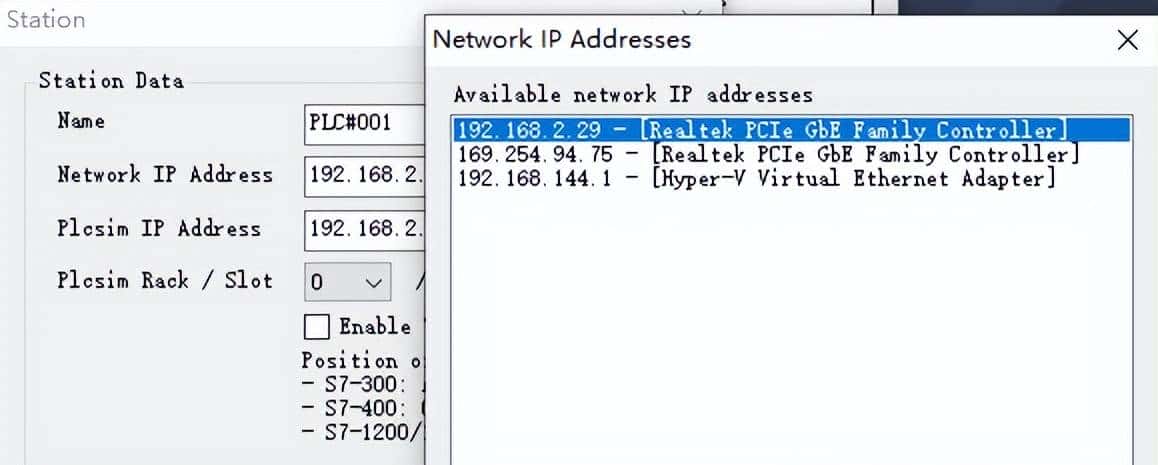

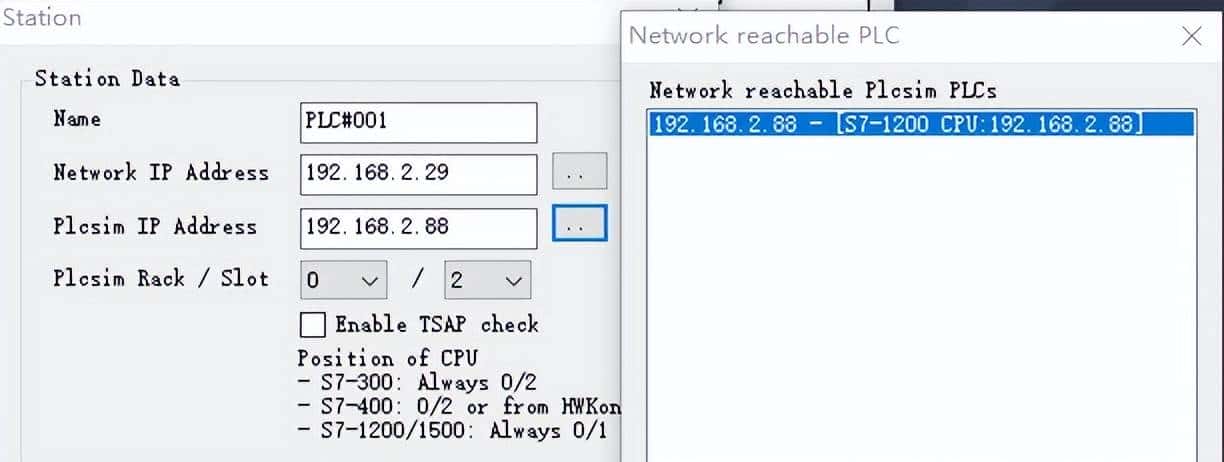

14.点击Add之后，选择Network IP Address后面的选择按钮，选择本机网卡及IP。

15.选择Plcsim IP Address后面的按钮，选择仿真的PLC及IP。

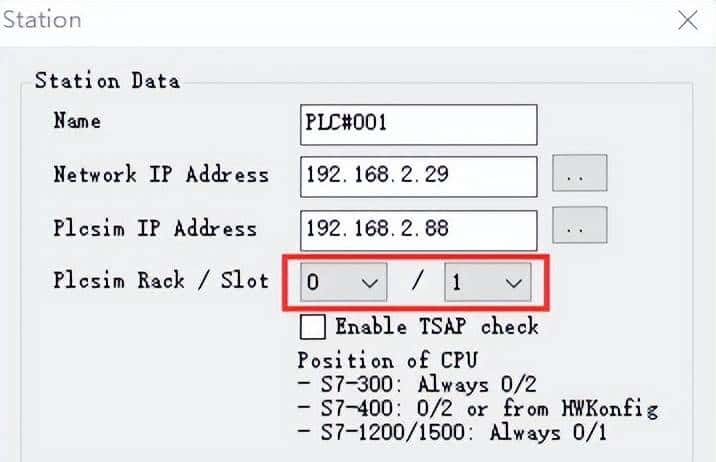

16.根据提示修改Rack和Slot数值。

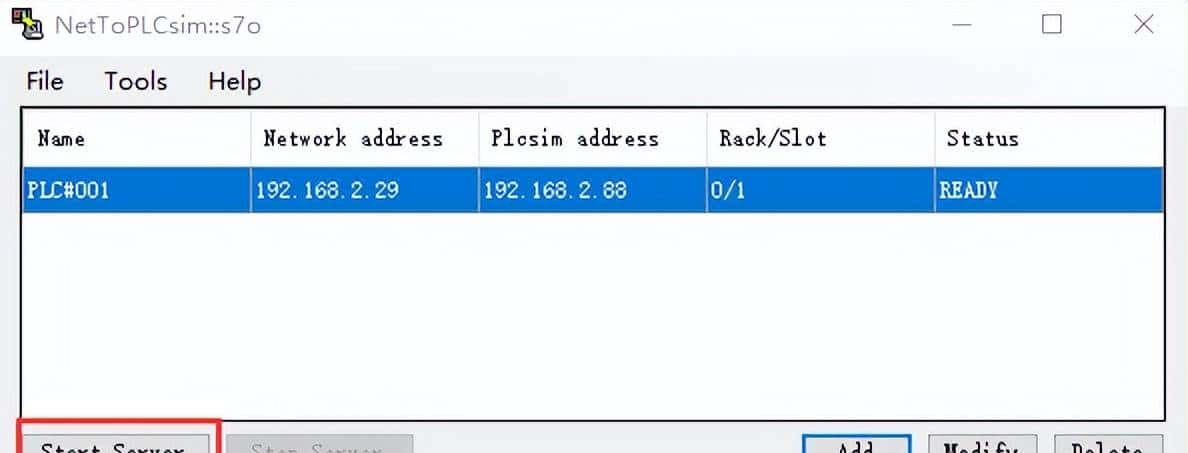

17.点击Start Server，启动服务。

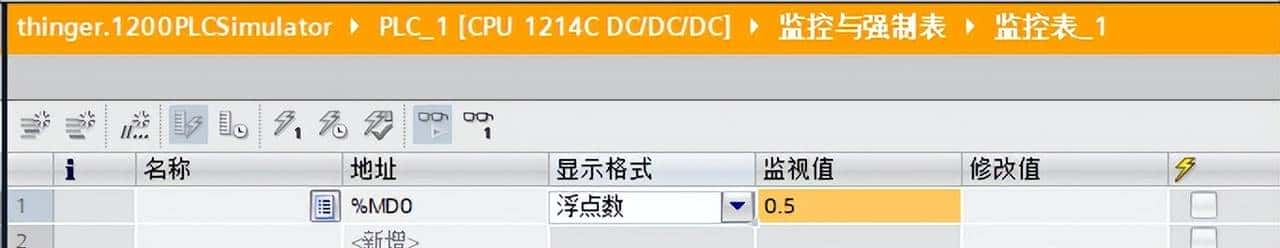

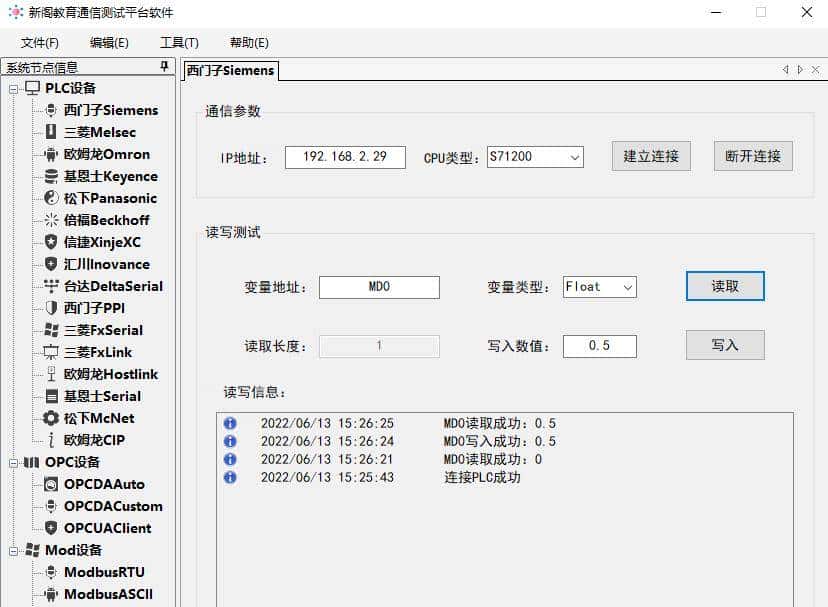

18.通信测试，IP地址填写PC的IP地址（这点要切记），本例为192.168.2.29，CPU选择S7-1200，读取一个M区的数据，看看是否可以实现正常读写。如果想要读取DB存储区的地址，需要将DB块优化的块访问勾选去除。

19.这样，一个仿真的S7-1200PLC就搭建完成了。
