三相电机接线方法

三相电机2种接法。

三相异步电动机的两种接法。

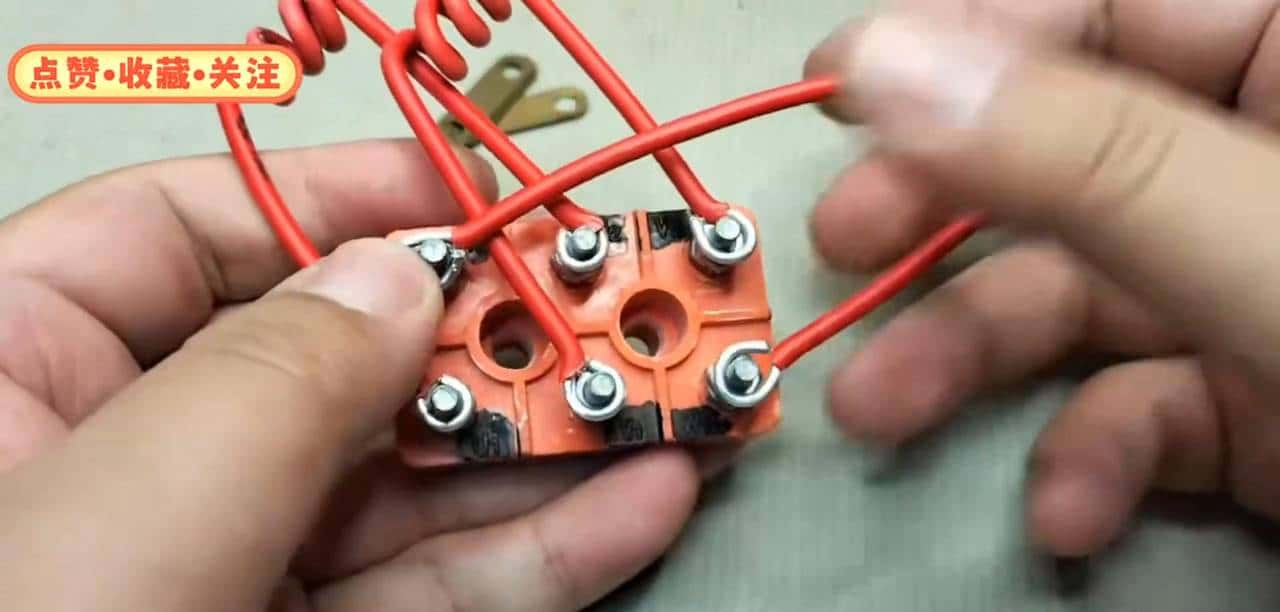

·这个是接线柱，它有六个接点，看一下上面的标注：U1、V1、W1、U2、V2、W2。

→U1和U2是一组，里面是一个绕组。

→V1和V2是一组，里面也是一个绕组。

→最后就是W1、W2，这个是一个绕组。

这三个绕组阻值是一样的，先把它拆掉。

·看一下两种接法。

→上面有三个连接片，当连接片横着连接的时候就是星形接法。一般3千瓦以下的三相异步电动机就是星形接法。

→这个位置是三个绕组的一端连在一起形成的中性点。

→这一边U1、V1、W1接黄绿红三条火线，内部的三个绕组阻值是一样的，三相平衡，所以中性点的电压为0，每个绕组上的电压是220伏。

→三个连接片竖着连接就是三角形接法。一般4千瓦以上的三相异步电动机就是三角形接法。

→U1、V1、W1接黄绿红三条火线，三角形接法的时候每个绕组上的电压是380伏。

这个很好记，横星竖角连接片横着用就是星，竖着用就是角接。是不是超级的简单？感谢大家的观看。
