图解——昆仑通态和串口调试助手调试

在工控行业中，我们离不开一款软件-串口调试助手。

列如:在调试某款产品时，我们可以先用串口调试助手进行发送报文，从来得到一些数据，可以用它取代PLC进行发送。也可以用来他观看下位机发送的报文。

今天我给大家用昆仑通态触摸屏和调试助手进行演示一下，希望能够对要学习的工控人带来一些协助。

一、软件准备：虚拟串口助手

串口调试助手

mcgs软件

二、操作步骤

1.第一对虚拟串口进行设置，设置好两个虚拟串口。

2.打开触摸屏软件进行设置串口和画面。

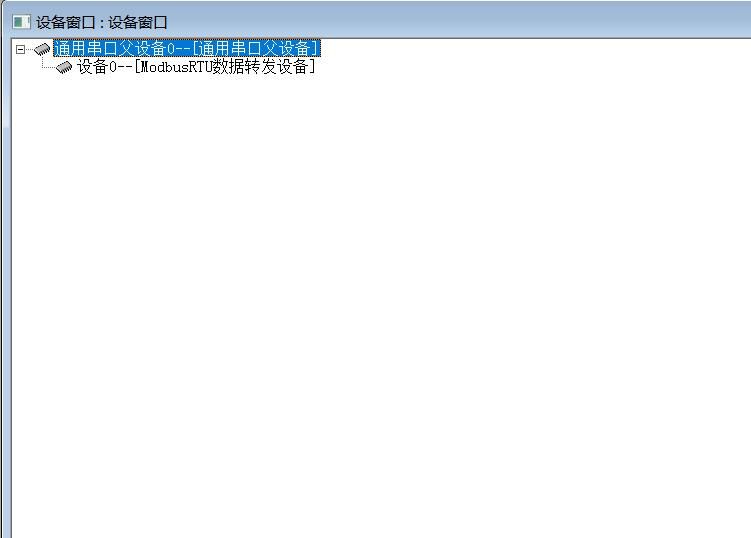

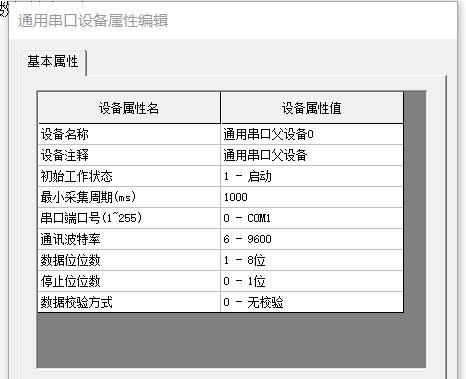

在设备窗口界面进行设置通讯参数，设置参数9600-奇校验-1个停止位。

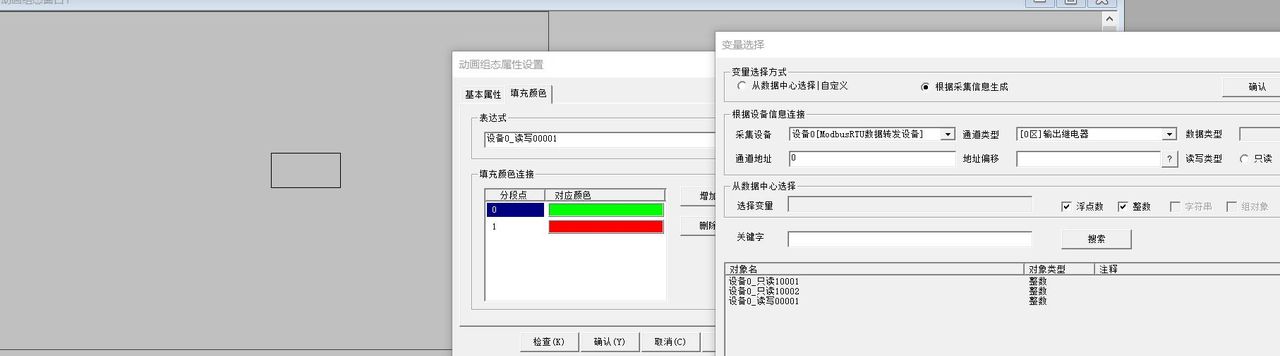

设置画面组态，读写线圈中第一位。

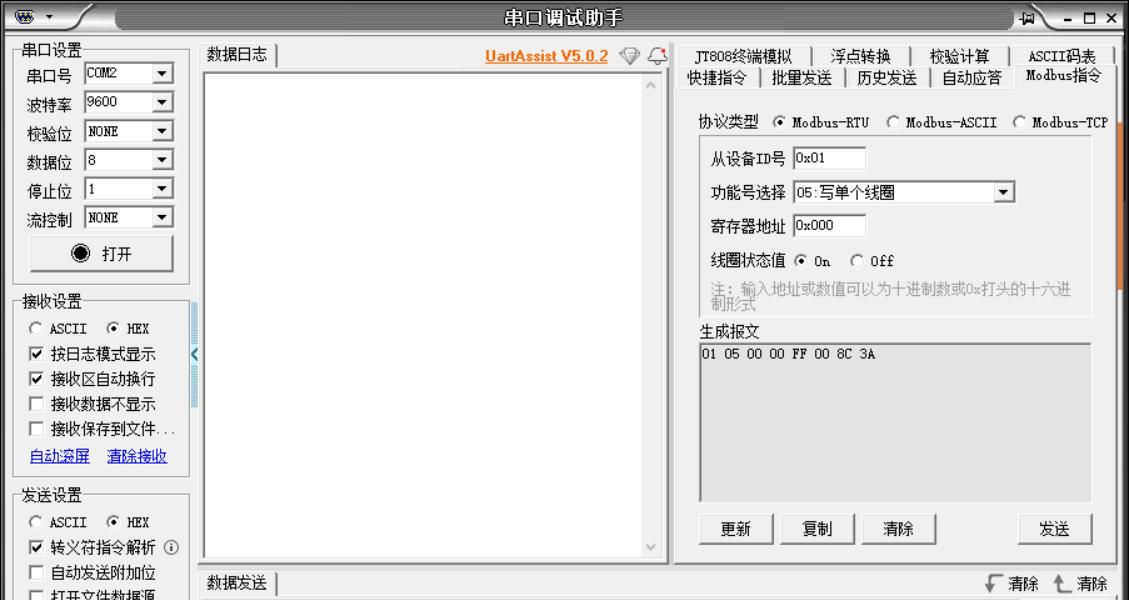

3.打开串口调试助手，设置对应参数。COM2-9600-N-1。

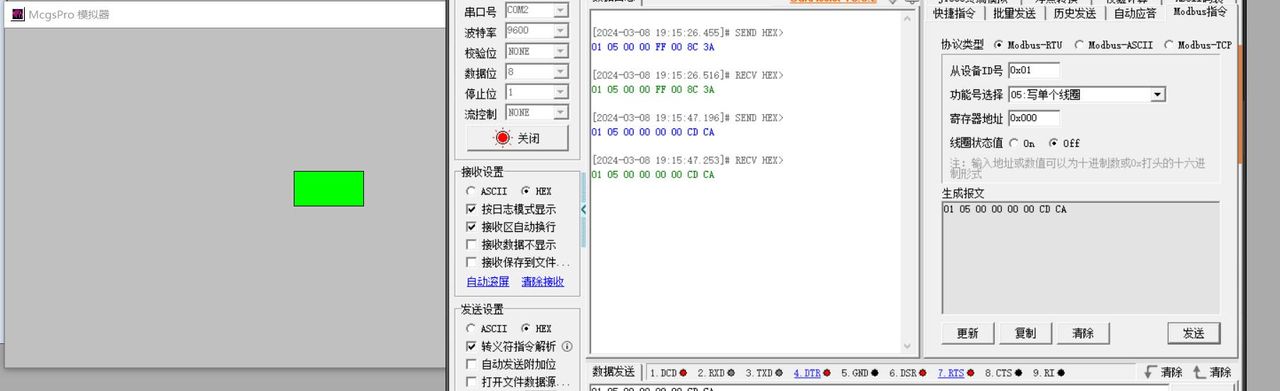

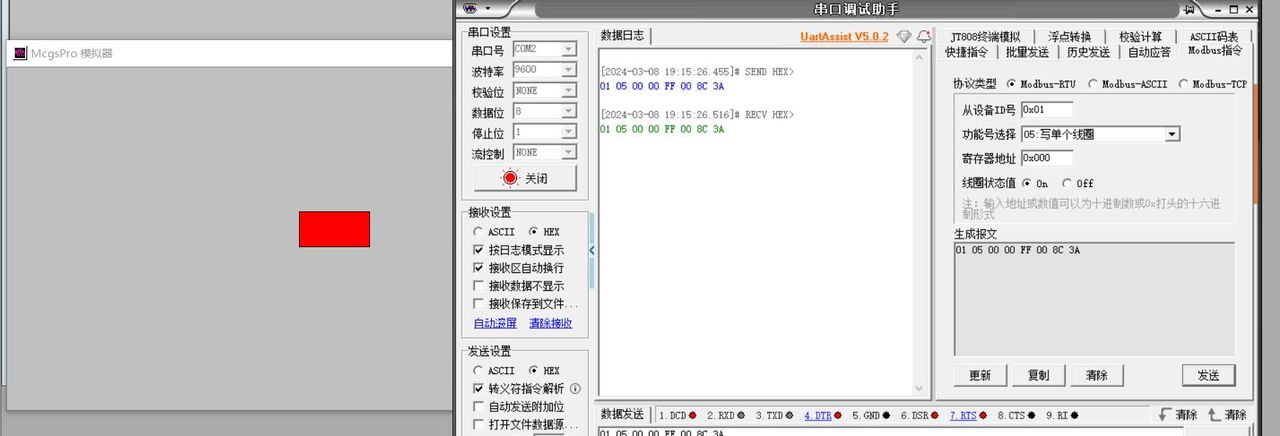

发送报文强制线圈为1,图框为红色，强制线圈为0，图框为绿色。
