MODBUS通讯 串口调试助手与西门子PLC通讯全解（上）

一、硬件准备

1. 电脑一台
2. PLC一台（本例使用西门子200smart PLC）
3. USB转485模块（用于连接电脑USB和PLC485端口）
4. 网线一根（用于程序下载）

二、软件安装

1、STEP7-MicroWINSMART 用于200smart程序编辑

2、串口调试助手

3、USB转485 模块驱动 CH340

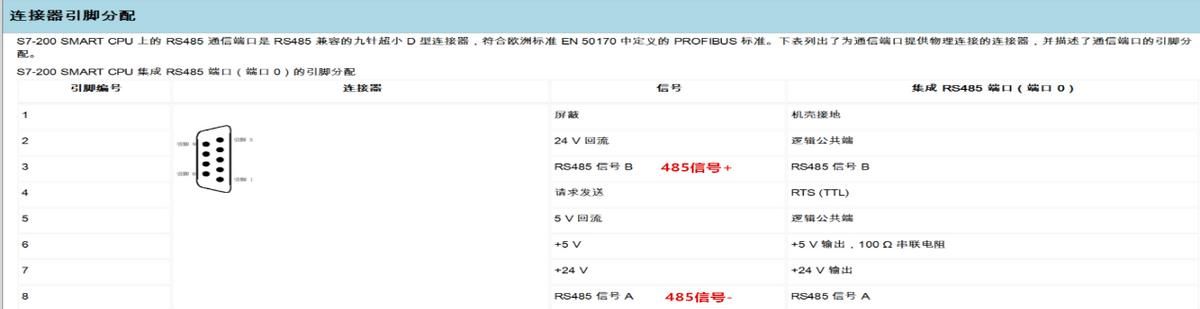

三、硬件接线

CPU 集成 RS485 端口 ——- USB转485模块

引脚3—————————–管脚1：A

引脚8—————————–管脚2：B

四、PLC编程

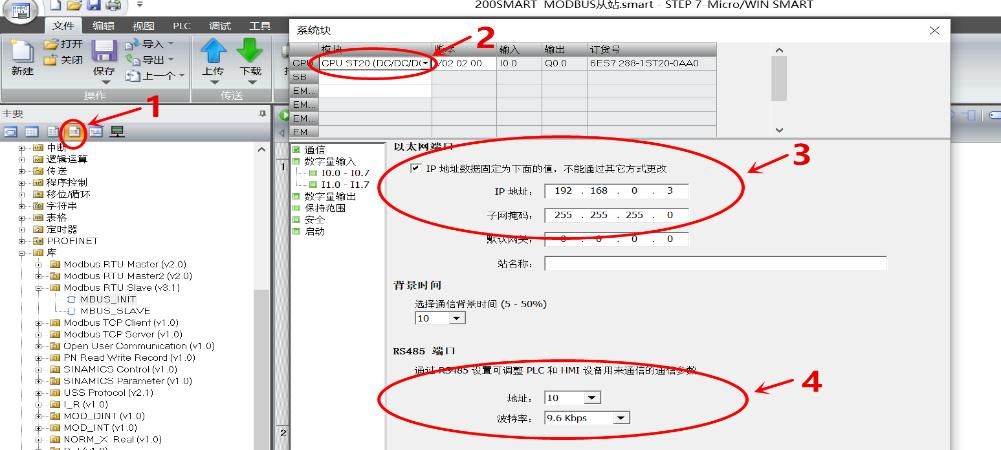

• PLC系统块组态

1：打开系统块设置窗口

2：选择PLC硬件型号，本例使用 CPU ST20 （DC/DC/DC）

3：设置PLC的IP地址 本例地址为 192.168.0.3

4：设置PLC集成的RS485端口地址和波特率 本例地址 10 波特率9600

• 程序编写

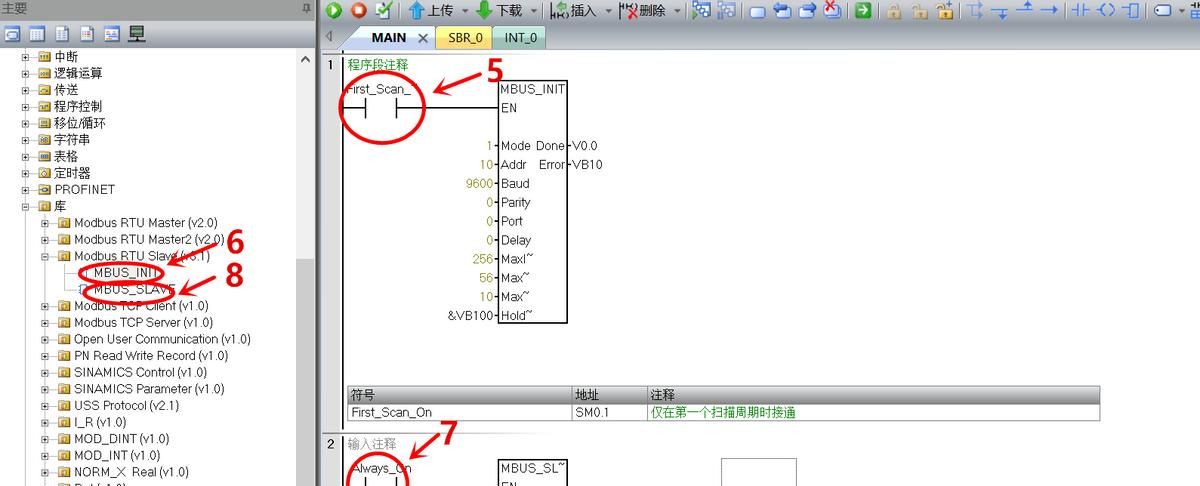

5：调用“首次上电扫描” SM0.1

6：调用“MBUS-INIT”指令初始化从站

Mode：1 启用Modbus协议

Addr：10 设置从站地址 10

Baud：9600 设置波特率9600

Parity：0 奇偶校验 0无校验

Port：0 0 端口集成的485接口

Delay：0 通讯延迟0ms

MaxIQ：256 设置 Modbus 地址 0xxxx 和 1xxxx 可用的 I 和 Q 点数

MaxAI：56 设置 Modbus 地址 3xxxx 可用的字输入 (AI) 寄存器数

MaxHOLD: 10 设置 Modbus 地址 4xxxx 或 4yyyyy 可访问的 V 存储器中的字保持寄存器数

HoldStart: &VB100 V 存储器中保持寄存器的起始地址

Done：V0.0 完成标志位

Error：VB10 错误代码

7：调用“始终接通” SM0.0

8：调用“MBUS-SLAVE”指令

Done：V0.1 完成标志位

Error：VB11 错误代码

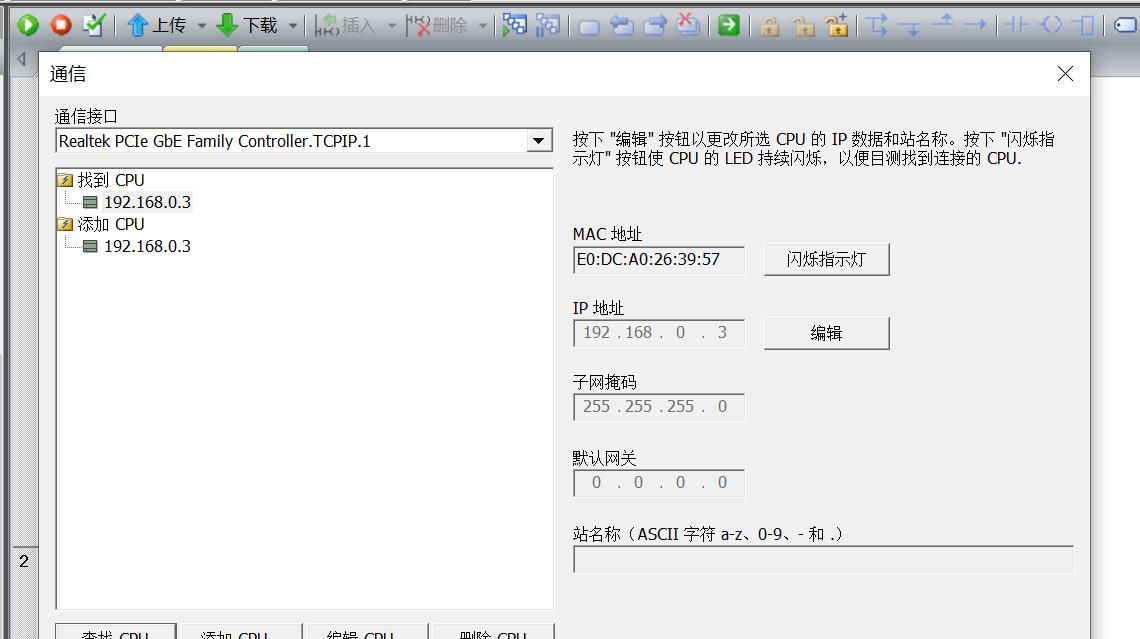

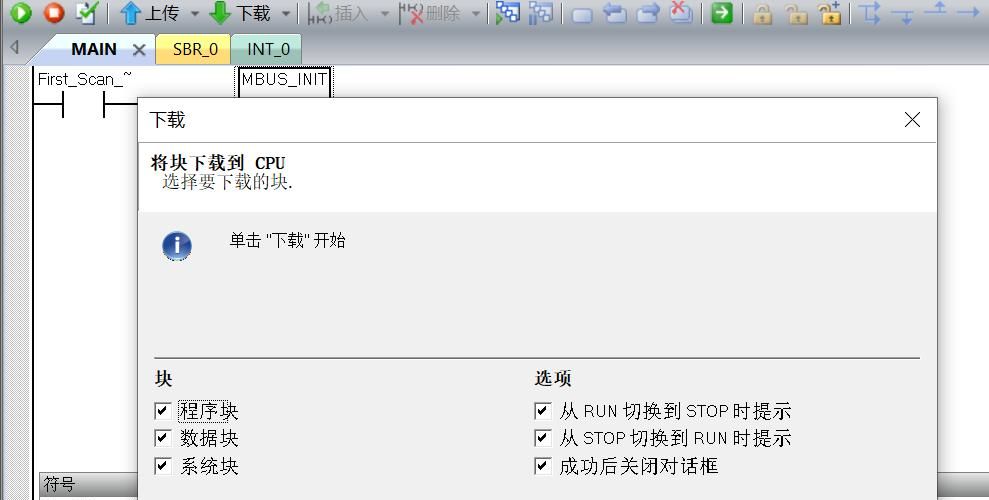

• 程序下载

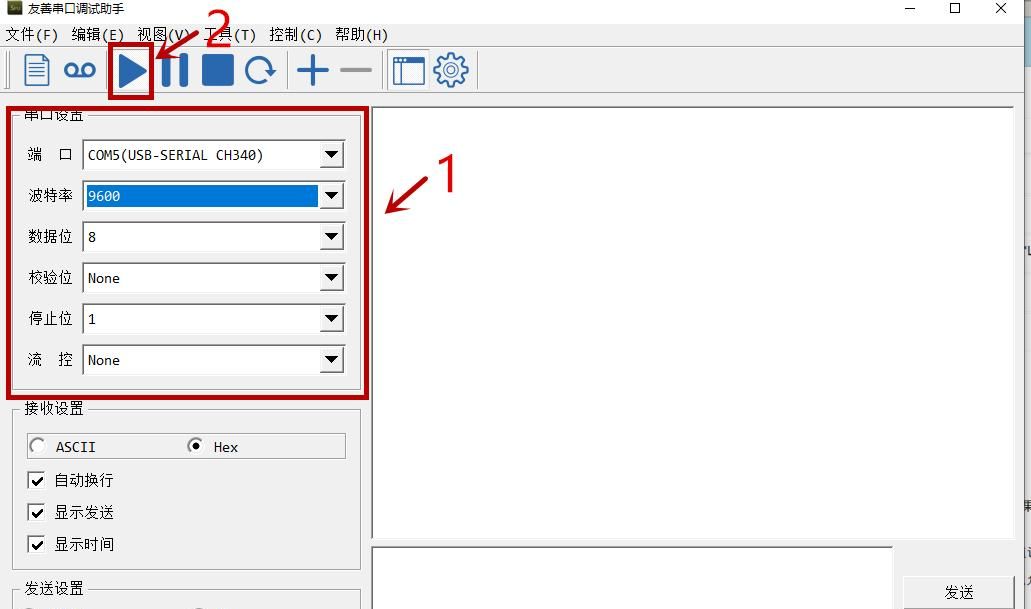

五、打开串口调试助手

1、串口设置

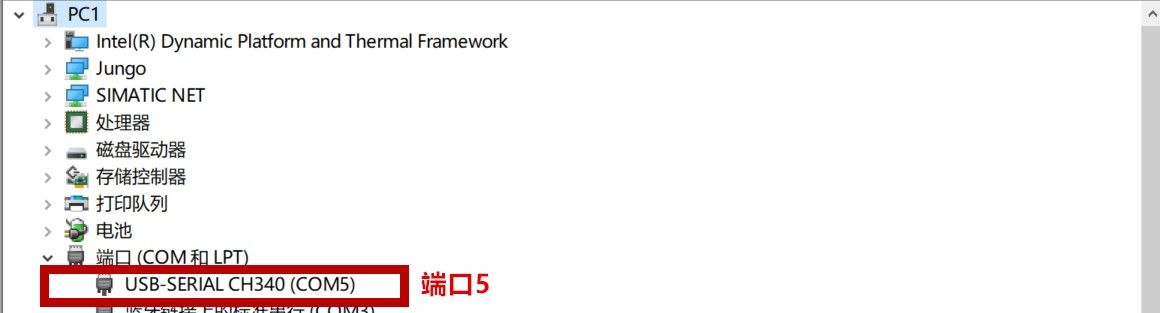

端 口：COM5 与USB转485 模块插入端口一致

波特率：9600 与PLC设置一致

数据位：8

校验位：NONE 与PLC设置一致

停止位：1

流 控：NONE

2、打开串口
