Modscan串口调试工具通讯测试说明

Modscan 是一款通用的 Modbus 通信协议扫描工具，用于识别和测试 Modbus 设备。支持Modbus RTU和TCP和ASCII协议。它可以进行单点和多点的读写操作，并且可以生成MODBUS协议相关的报告。还支持模拟器模式，使用户可以通过虚拟设备对ModBus进行测试。

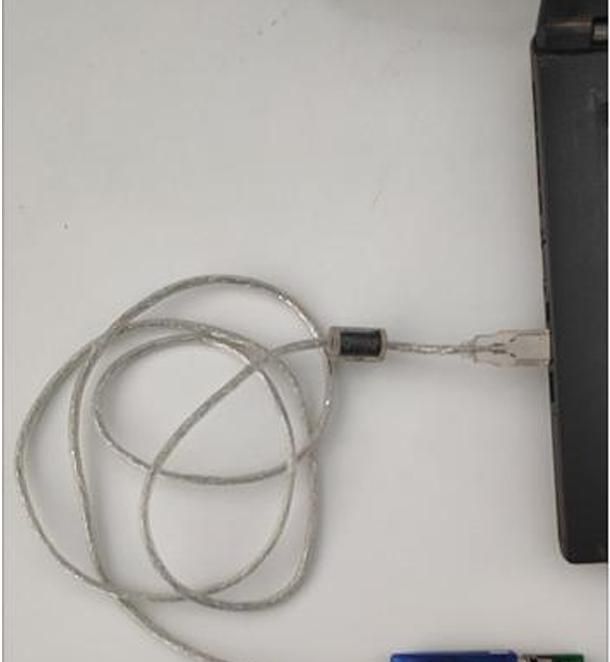

USB转RS-485/RS-422串口线

Modscan32软件

Modscan串口调试工具Modbus通讯测试示例：

1. 将USB转RS-485串口线通讯端子与仪表RS485通讯端子连接(注意区分正负)。

2. 查看COM通讯端口。

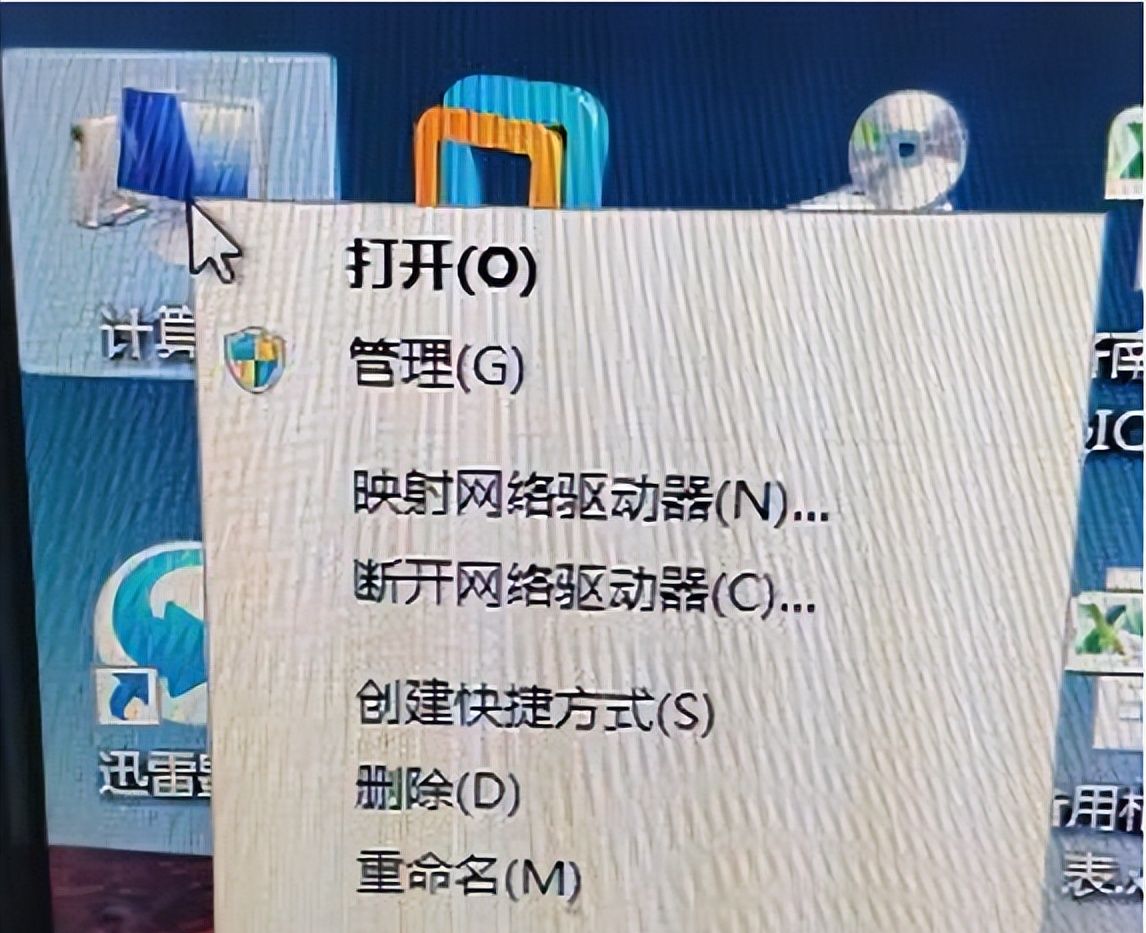

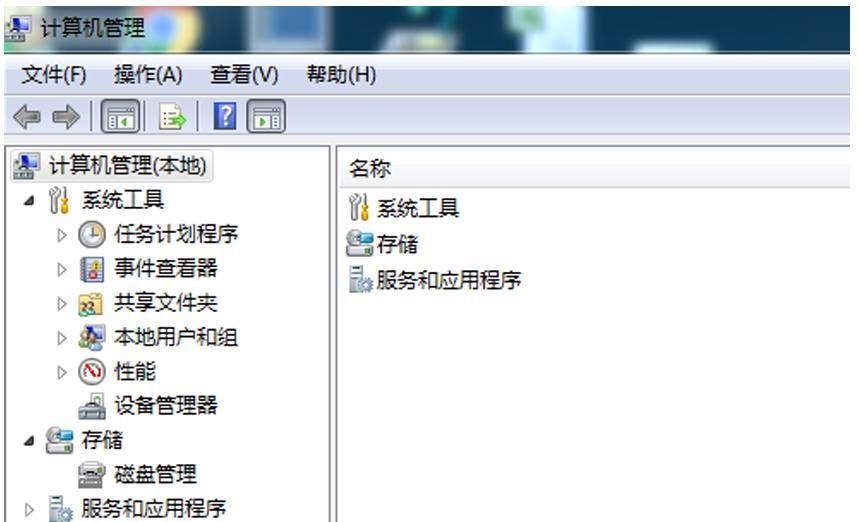

鼠标单击右键，点击管理,进入计算机管理界面。

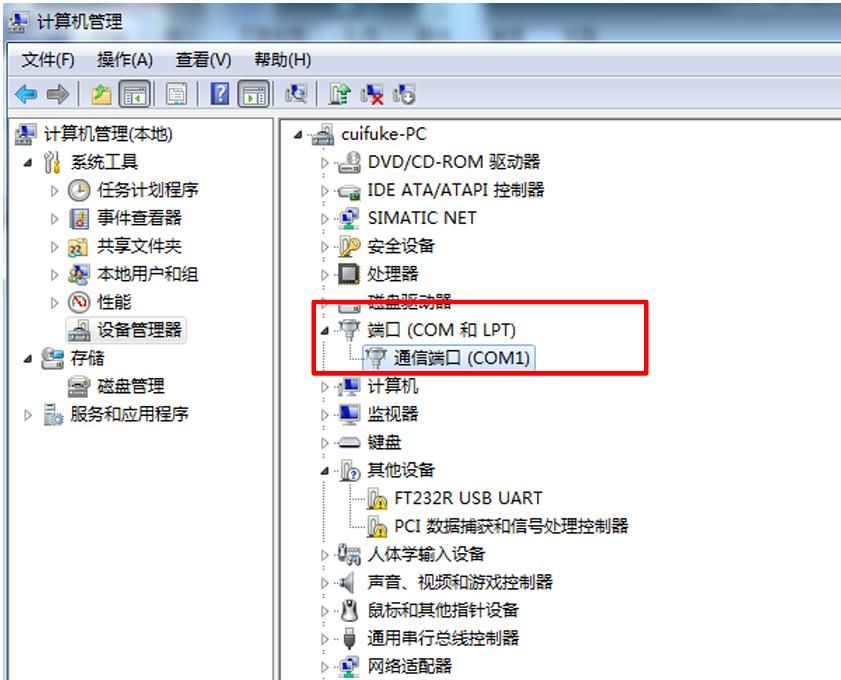

点击 “设备管理器”，弹出设备列表。

查看端口，通讯端口显示端口号，示例为COM1.

3.软件操作。

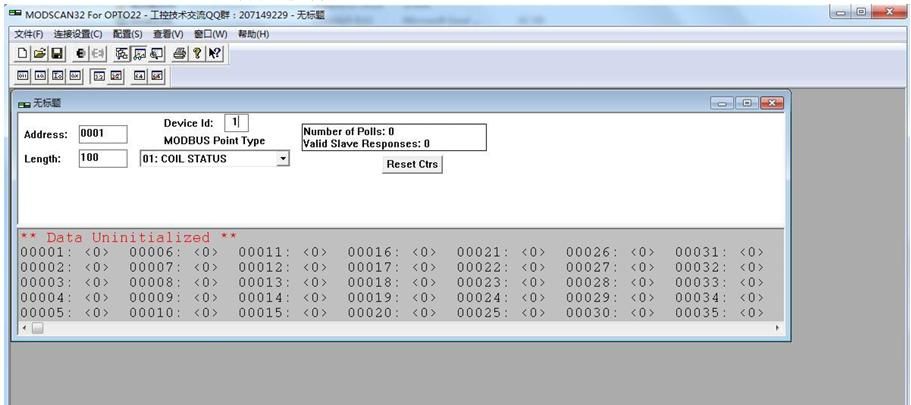

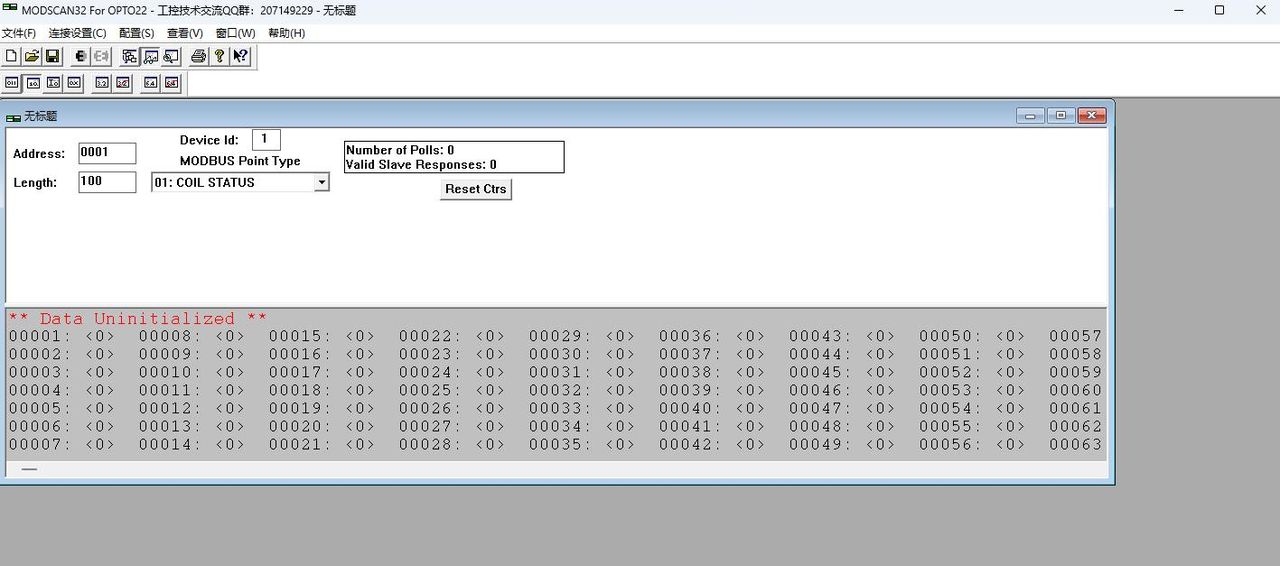

打开ModScan32测试软件。

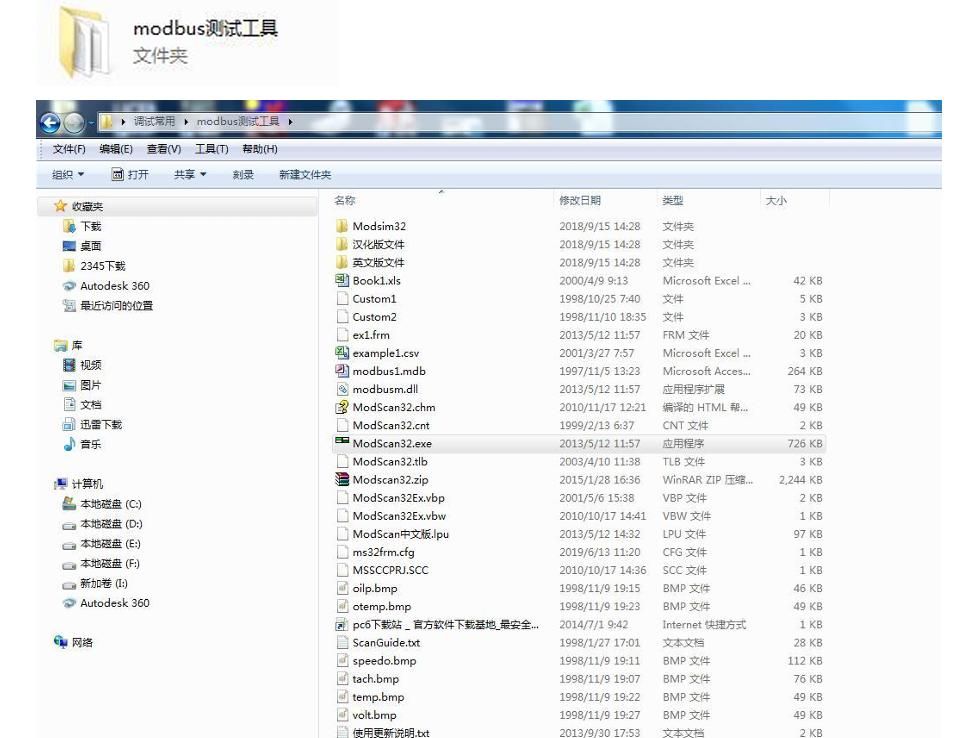

双击Modscan32.exe打开软件。

读取寄存器起始地址。

从起始地址读取的寄存器个数。（数量不能超出仪表实际寄存器个数，否则会通讯不上）

Modbus通讯地址。

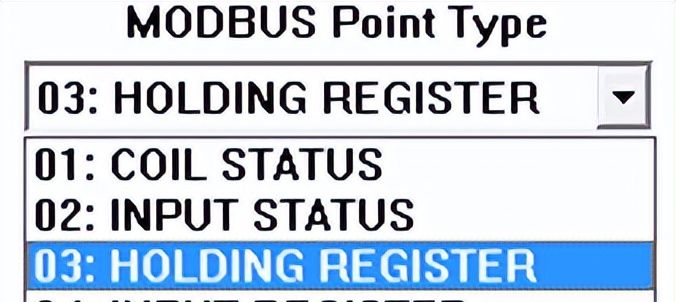

切择Modbus通讯功能码，根据仪表通讯协议选择需要读取的寄存器地址。

通讯读取次数

从站读取数据成功响应次数。

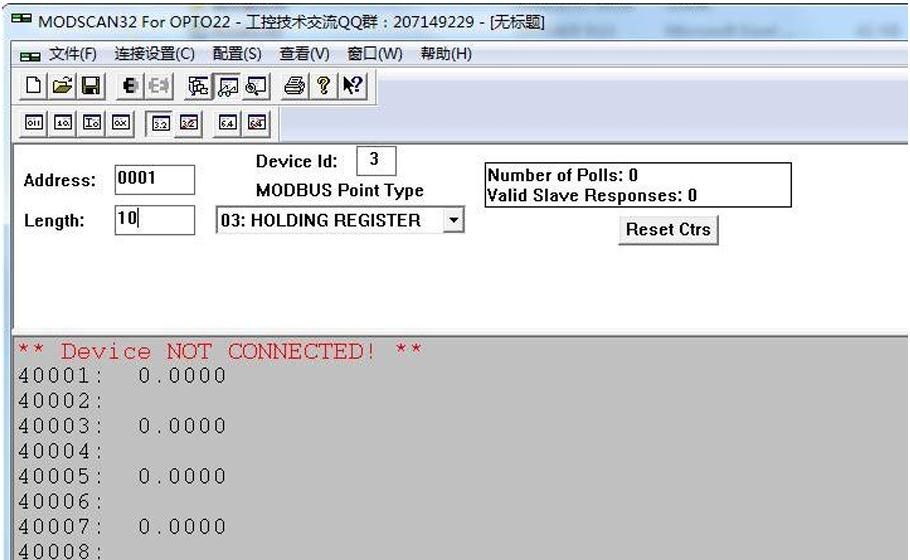

设置通讯参数，上图例子为通讯地址为3，从寄存器40001开始，读取10个寄 存器的数据。

不同仪表的数据存储寄存器地址不同，所以通讯测试时必须按照仪表 的Modbus通讯协议中的寄存器地址进行正确填写。

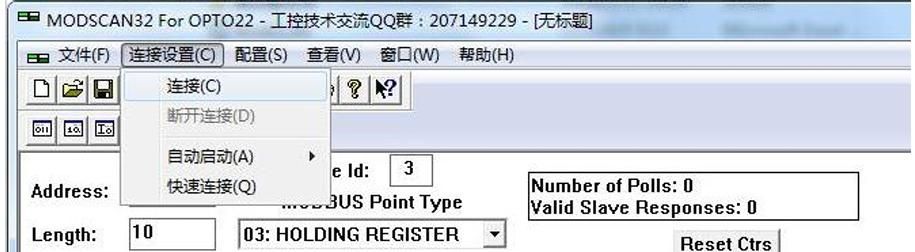

连接设置-连接，打开连接设置窗口。

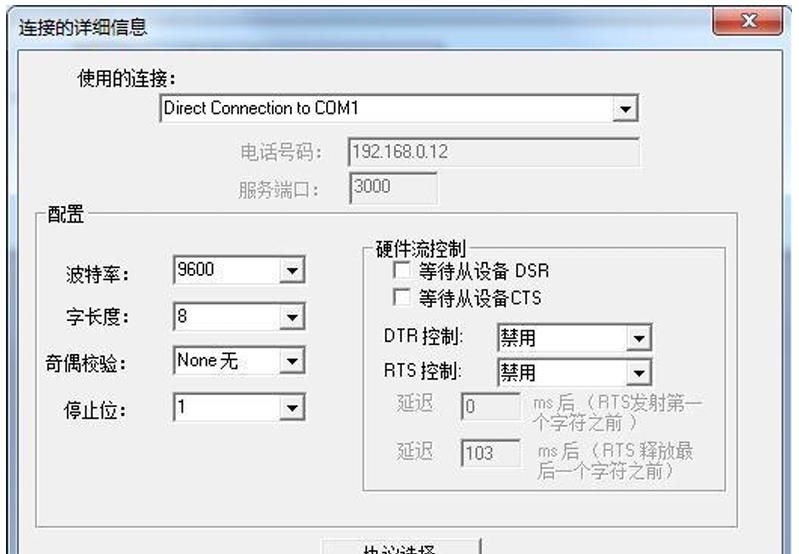

设置连接通讯参数，上图例子为通讯串口选择COM1，波特率9600,8位数据位，无 校验，1停止位（通讯参数必须与从站仪表端设置一致）。通讯参数都设置完成后，点击“确定”按钮，开始通讯测试。

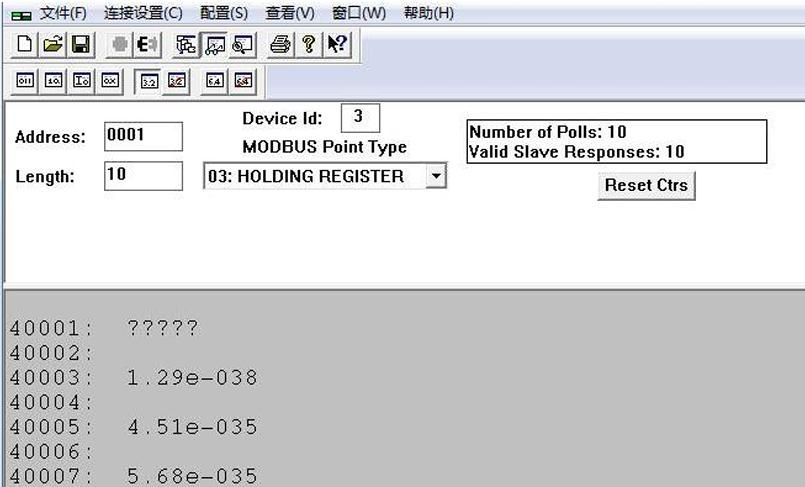

上图例子为正常读取到寄存器数据，证明Modbus通讯测试正常。

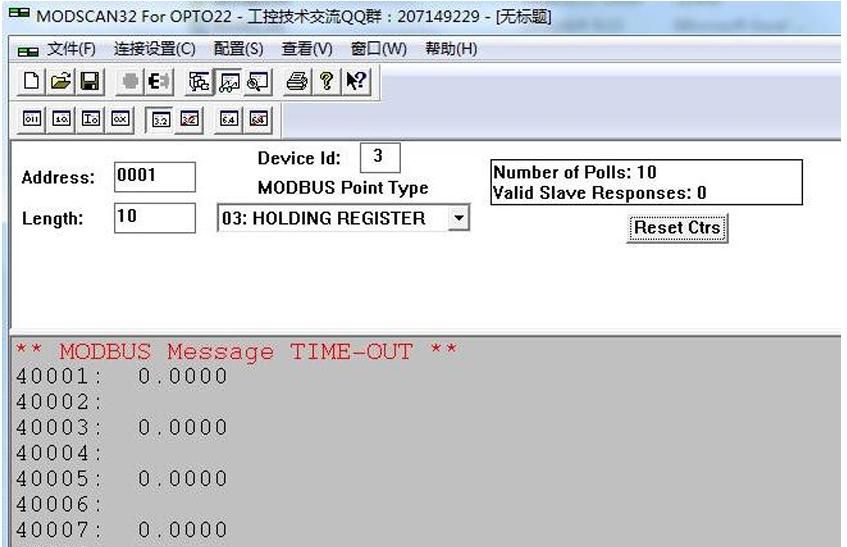

上图例子为未读取到寄存器数据，证明Modbus通讯测试异常。

ModScan 测试工具，主要用于仪表数据读取通讯辅助测试调试，当遇到仪表无法正常通讯的时候， 我们可以使用此工具软件测试仪表通讯口，判定仪表通讯口是否损坏。

ModScan测试工具还常用于Modbus TCPIP网口通讯测试。

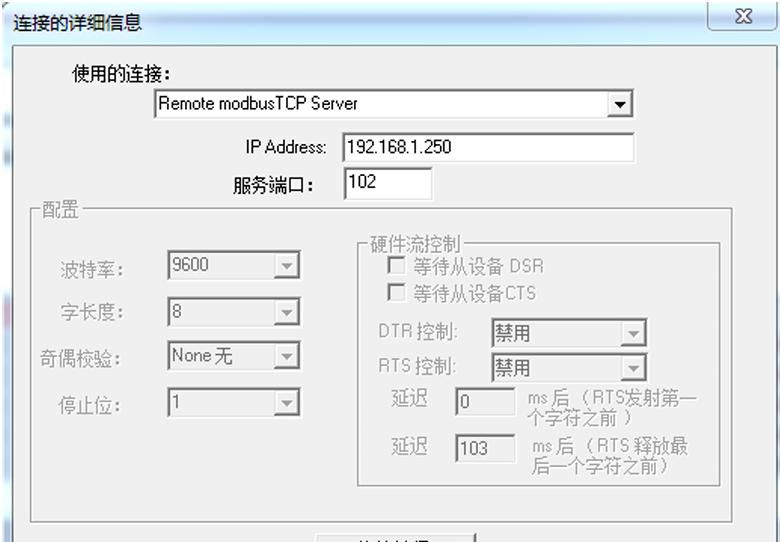

用网线连接用于通讯测试的笔记本电脑与需要测试的设备从站，在连接设置窗口， 选择Remote modbusTCP Server，填写从站IP地址与通讯端口，点击“确认”按钮 即可，其它操作方法与串口通讯方式大体一样。
